红外遥控万用测试仪



型号:YG-802



开发天地 品质追求



【红外接收头检测仪】

【红外遥控器检测仪】

【红外遥控编码分析仪】

【红外遥控发射器】






【硬件】

1、  多功能:集红外接收头检测仪、遥控器批量检测仪、红外遥控编码分析仪于一身。

2、  硬件:32位处理器,12ADC320 X 240 彩色TFT屏,电阻式触摸屏。

3、  支持按键,触摸操作。

4、  程控电压源,程控红外发射信号源,自动量程电流测量电路。

5、  信号接收:内置38K接收头、56K接收头、红外接收管。

6、  接口:USB接口、485/RS-232通信接口、外部控制接口。

7、  支持发射管、接收头外部连线。

8、  PC软件功能:接收头测试管理软件、红外遥控编码分析仪软件。

9、  可连接电脑或独立使用,可随身携带,便携应用。

10、              供电:外接DC 7.5V-12VUSB供电,内置DC-DC升压、降压电路。

11、              升级:设备固件(软件)在线升级,功能无限延申,解决您的后顾之忧。

12、              模块化设计,可以很方便地更换各个零部件。

13、              外壳:二次氧化铝质外壳。

14、              体积:163 * 115 * 33 mm

15、              重量:550g

16、              功耗:空载:250mA,满载(输出100mA):550mA

【红外接收头检测仪】

1、  程控电压源: 1.0V - 6.0V

2、  电流量程: 0 - 100.0mA,自动量程切换,可以测出0.1uA的电流。

3、  发射电流峰值: 0.01mA - 200mA

4、  发射占空比: 10% - 90%

5、  发射载波: 0 - 100KHz

6、  可以检测静态电流、工作电流、输出高电平、低电平、内阻、脉冲误差、解码测试。

7、  支持普通测试、批量测试、载波测试(频率响应曲线)、电压测试(电压响应曲线)、灵敏度测试(灵敏度响应曲线)、输出波形分析等几种工作模式。

8、  可外部连线到安装在PCB 板上的接收头进行测试。

9、  支持机械手握手信号:StartOKNG End,信号时序可以设定。

10、              可从几十种红外编码格式中选择最多6种用于测接收头的实际解码能力。

11、              量产测试:判定标准设定,连接电脑后可以保存测试记录,打印测试记录,导出到EXCEL等。

12、              预存10种量产测试方案。

【红外遥控器检测仪】

1、  支持100多种普通(不支持空调)红外遥控器的编码格式,可应用户的要求增加对新格式的支持,并且在线升级。

2、  全自动识别编码格式,不必预选格式,快速反应。

3、  宽载波高精度(简称:宽频高精度)接收模式,直接支持0-100KHz任意载波,兼容性更好, 38KHz56KHz载波远距离测试。

4、   可以准确地检测出遥控器的晶振误差,有效控制晶振误差在指定范围内,比如小于1.5%。这项功能对目前很多采用内置晶振的遥控IC(晶振编差大)非常有用。

5、  可以测试遥控器的静态电流。

6、  可以检测出简单重复码,全码重复码,如NECTC9012等。

7、  按键数据由EEPROM掉电保存。

8、  显示遥控器格式名称、客户码、按键码。

9、  10种工作模式,满足各种测式要求。

10、              比对测试,可以一次性录入最多600 码的遥控器 ,用于测试一键多码的遥控器,如一支遥控器有100个键,每个键发6个码,总数就达到600个码,再做比对测试,不必记码,分“有序比对”和“无序比对”模式。

11、              录入方式有手动录入和自动录入二种。

12、              载波频率测试。

13、              检测通过数量统计。

14、              按键寿命测试。

【红外遥控编码分析仪】

1、  高精度采样,0.1微秒级分辨率。

2、  USB2.0接口,快速传输数据,提高批量测试速度。

3、  支持最长8秒采样时间,最长1024位的遥控指令,确保能正确接收所有彩电、VCDDVB、空调等遥控器指令。

4、  直接接收遥控器发出的信号,不必拆开遥控器。

5、  支持38K载波、56K载波、非38K载波、无载波红外遥控信号。

6、  在电脑上清晰稳定地显示信号完整波形,这是很多示波器达不到的。

7、  可测试脉冲宽度、码串长度、数据位数、引导码、客户码、数据码、重复码等。

8、  支持用户自定义解码方法。

9、  自动保存历史记录。

10、           四通道显示波形,方便波形对比,每个通道支持2种工作模式。

11、           支持180多种标准编码格式。

12、           支持200多种空调遥控码。

13、           WINDOWS编程,界面友好、漂亮,您可以设定自己喜爱的界面。---2009版的界面更加豪华精美

14、           各通道可以选择动画更新波形,有滚动式、刷新式、由远到近式等。---2009版新增

15、           波形数据保存、查阅、共享。

16、           波形放大、平均值显示。

17、           可以以发射信号相位或接收头输出的信号相位显示波形,注意这两个信号是反相的。

18、           波形拖动功能,如从示波窗把波形拖到收藏夹保存。

19、           测量任意两点的时间。

20、           大字符显示测试结果、载波频率,可用于量产测试。

21、           对已知编码做详细分析,包括客户码划分,键码划分,每位数据的划分方式等非常请细。支持脉冲间隔调制、双相调制、高低电平调制等方式。---2009版新增

22、           查看格式解码信息,包括位时间定义、载波频率、位数、调制方式、位顺序、参考波形等。

23、           生成参考波形,根据当前通道格式定义和时间以及当前结果生成一个参考波形。

24、           显示模拟载波。

25、           错误电平标示,当解码出错时,波形上可标出出错的位置。

26、           可以选择10进制或16进制显示结果。

27、           模拟键盘击键动作,通过这个功能可以把结果自动输入到其它软件中,如WORDEXCEL等,就象在键上敲入一样。

28、           2011版全面支持简体中文、繁体中文、英文 Win98WinMeWinNTWin2KWinXPWin2003VistaWindows 7操作系统。

29、           支持中英语音读键码、读载波。

30、           配合《遥控器量产检测仪 专业版V2.0》,可用于生产线批量检测遥控器。

【红外遥控发射器】

1、  利用设备的发射系统发射红外遥控编码,实现对其它设备的控置和测试。

2、  使用《红外遥控管理系统》制作好遥控器文件。

3、  可以设定发射载波、占空比、发射电流。

【应用领域】

1、 接收头IC 芯片选型测试,红外遥控一体化接收头封装厂家,量产测试,质量分析。

2、  红外接收头IC设计公司,IC供应商等。

3、  使用到红外接收头的厂家用于来料检验。

4、  专业红外遥控器开发商,用于开发测试。

5、  红外遥控器生产厂家,量产检测。

6、  红外遥控器IC供应商。

7、  智能家居开发商,开发红外遥控器终端。

8、  家电开发、玩具开发、红外抄表等使用到红外遥控的领域。

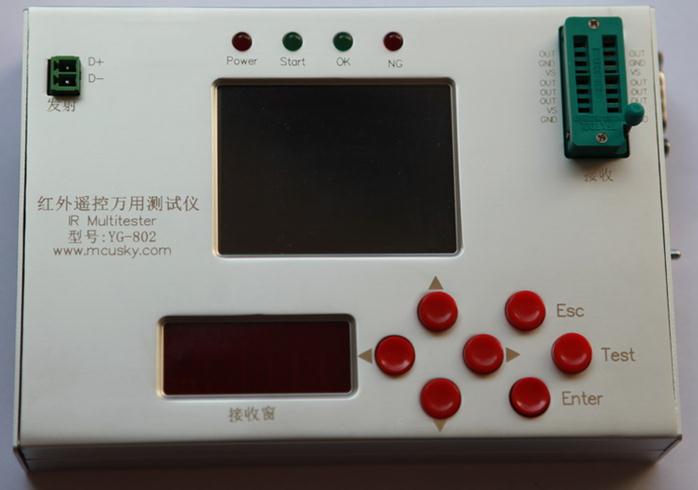

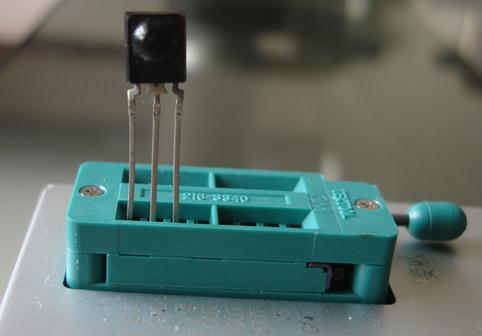

圆角矩形标注: 可拆卸锁紧座,兼容设计,适应不同脚位的红外接收头。圆角矩形标注: 320X240 彩色TFT屏,65536色,支持触摸操作。【主面板功能说明】



圆角矩形标注: 可拆卸红外发射头






圆角矩形标注: 4个方向键圆角矩形标注: 红外接收窗,支持38K,56K,无载波,宽频收方式,用于对遥控器的测试。圆角矩形标注: 确认键圆角矩形标注: 测试键圆角矩形标注: 退出键说明: E:\prog\Myweb\APPLE\YG-802\4.JPG










【侧面板功能说明】



说明: E:\prog\Myweb\APPLE\YG-802\2.jpg

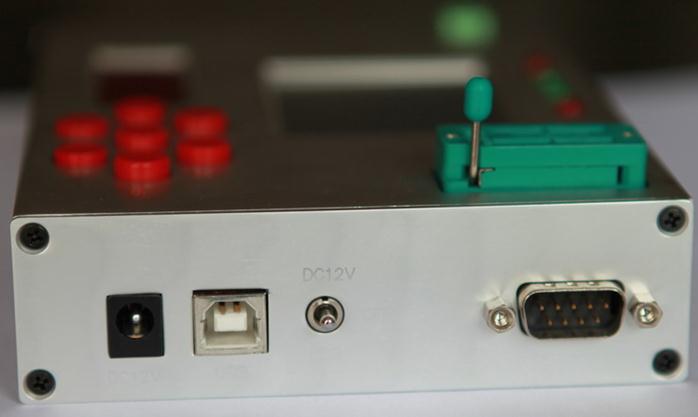

圆角矩形标注: RS-232接口。
圆角矩形标注: 电源开关,三档,往上拨,使用外接电源;往下拨使用USB电源;中间为关闭电源。
圆角矩形标注: 外接电源,7.5V-12V,内正外负
圆角矩形标注: USB接口,连接电脑。







供电说明:本机内部有升压电路,可以使用外接电源或者USB5V电源供电,当脱机使用时,使用外接电源;当联机时,可以单独使用USB电源,本机耗电200mA-400mA,当USB电流不足时,也可以在联机时使用外接电源。

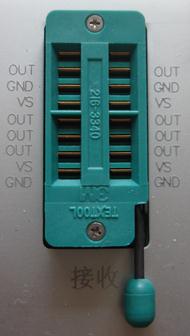

【锁紧座接口信号】

OUT:信号脚,连接到接收头的信号输出脚。

GND:地,连接到接收头的地。

VS:电源输出脚,连接到接收头的VCC脚,输出电压可调范围:1.0V-6.0V。设备可以检测出VS脚上的实际输出电流并显示。

注:1、请根据接收头实际脚位定义,插到对应的位置进行测试。

    2、锁紧座设计成可拆卸式,如要更换,需要打开设备上盖进行。

【信号接收窗】

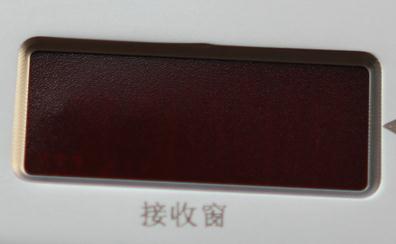

红外接收窗,支持38K,56K,无载波,宽频收方式,用于对遥控器的测试。

A38K接收方式:由内置38K接收头接收,距离大于8米,低精度。

B38K接收方式:由内置56K接收头接收,距离大于8米,低精度。

C、无载波:由内置红外二极管接收,距离10cm左右,高清度。

D、宽频收方式:由内置红外二极管接收,可接收0-100KHz载波的遥控器信号,距离10cm左右,高清度。

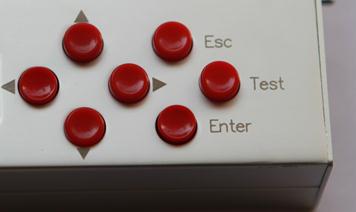

【按键】

A、 方向键:用于选择屏幕上显示的项目。

B、 Esc:退出键。

C、 Enter:确认键,确认选定某一项。

D、 Test:测试键,在各种测试模式下,按键用于启动一次测试过程,在虚拟键盘输入界面下,该键可用于确定输入内容并返回。



【触摸屏】

         本设备采用电阻式触摸屏,操作时必须用手指甲点击屏幕才能正常操作。

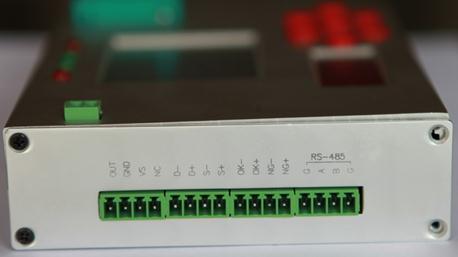

【外部接口信号】

OUT::接外置接收头的信号脚。

GND:接外置接收头的GND

VS:接外置接收头的VCC,可以输出1.0-6.0V电压,最大100mA电流给外部接收头使用,也可以供给遥控器使用,可以检测出实际输出电流值。

注意: 3个脚与锁紧座是直连的,当使用外置接收头时,锁紧座上不要放任何接收头以免冲突。

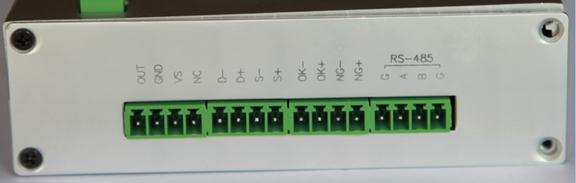

NC:未用。



D-D+:外置发射管,当使用外置发射管时,请取下盒子上面的接收管。



S-S+:输入信号,启动测试信号。

OK-OK+:输出信号,在批量测试模式下,结果正确时输出该信号,输出时间可设定。

NG-NG+:输出信号,在批量测试模式下,结果错误时输出该信号,输出时间可设定。

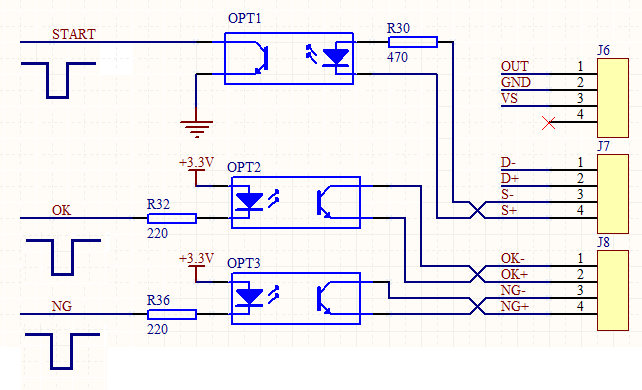

注意:这3种信号均采用光耦隔离,内部电路如下,请采用合适的驱动方式。

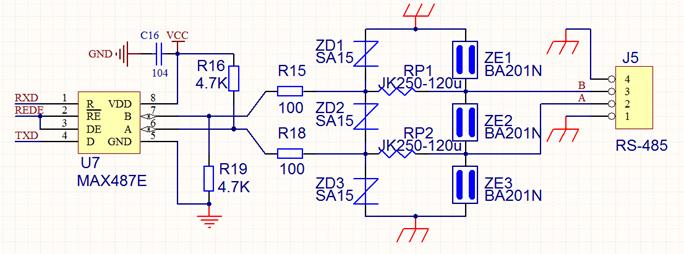

G,A,B,G485接口信号,均采用了有效的保护措施,G接大地,内部电路如下:

【测试电路说明】

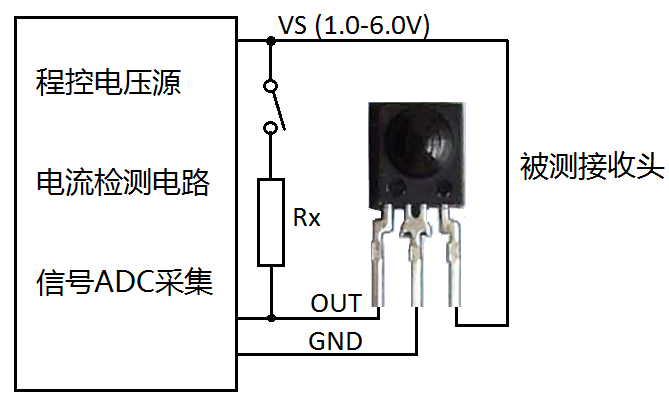

         如下图,程控电源可以输出1.0V-6.0V电源供给被测接收头,接收头输出的信号由ADC采样,Rx为上拉电阻,可选1K4.7K10K或者无上拉电阻,用于测试接收头的驱动能力。

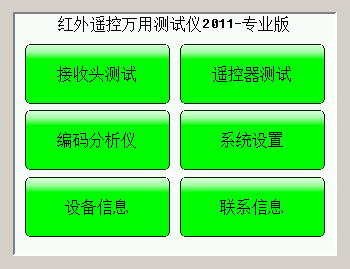

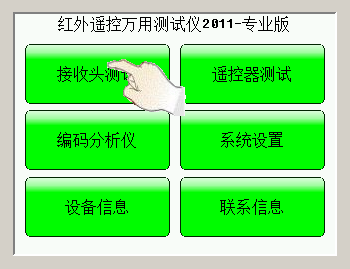

【主菜单】

通过触摸屏或按键选择各项功能。




红外接收头测试仪

【接收头普通测试】

普通测试:测试并显示接收头的基参数,不对结果做判断。

A、在脱机模式下: 选择主菜单à接收头测试à普通测试à普通测试模式。

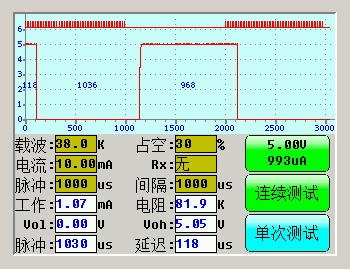

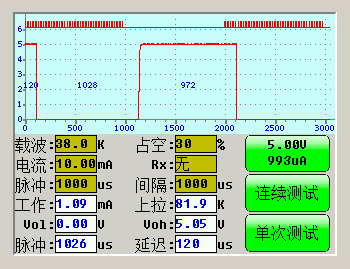

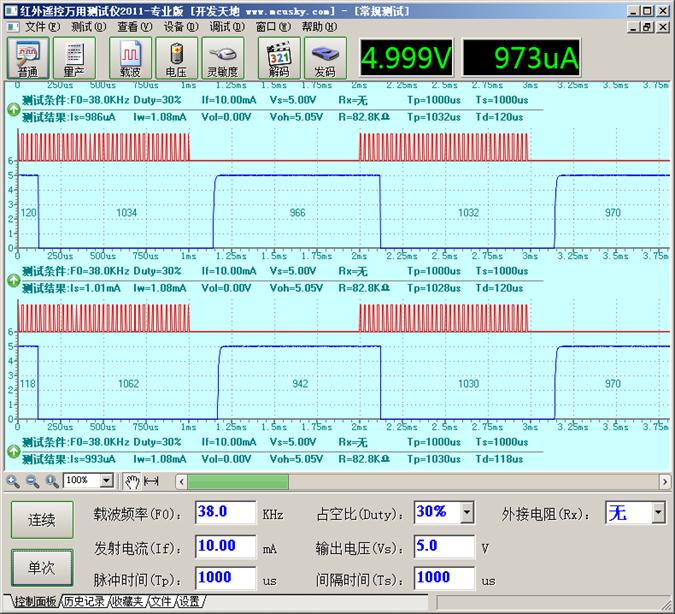

圆角矩形标注: 发射管波形圆角矩形标注: 测试结果显示区圆角矩形标注: 测试条件显示区圆角矩形标注: 自动连续进行多次测试圆角矩形标注: 电压电流表圆角矩形标注: 待测接收头波形时间圆角矩形标注: 点击触摸屏或按Test键开始一次测试

载波:发射载波频率,设定范围:0-100KHz

占空:发射载波占空比,设定范围:10%-90%

电流:发射峰值电流,设定范围:0-200mA

Rx外接电阻,可选:无,1K4.7K10K

脉冲:脉冲时间,范围:10us-100ms,但实际受波形采样时间20ms限制。

隔间:间隔时间,范围:10us-100ms,但实际受波形采样时间20ms限制。

工作:接收头工作电流。

上拉:接收头上拉电阻。

Vol接收头输出低电平电压值。

Voh接收头输出高电平电压值。

脉冲:接收头输出脉冲时间。

延迟:接收头输出延迟时间。

B、联机模式下:



圆角矩形标注: 点击这里进入普通测试模式
圆角矩形标注: 输出电压 圆角矩形标注: 输出电流







圆角矩形标注: 分多通道显示波形,最新的位于最下通道圆角矩形标注: 待测接收头波形时间圆角矩形标注: 发射管波形

圆角矩形标注: 点击开始一次测试

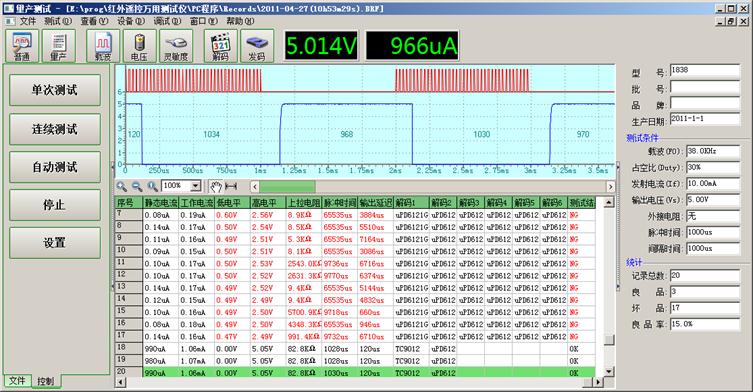

【接收头量产测试】

量产测试:通过设定一定的测试条件,并设定好判断标准,实现对测试结果的自动判断,支持外部接口握手信号。

A、在脱机模式下:选择主菜单à接收头测试à量产测试à选择测试方案à量产测试模式。

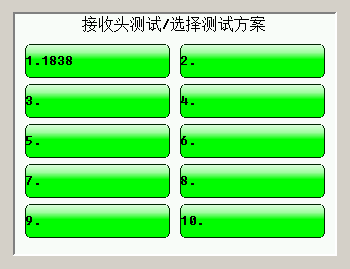

圆角矩形标注: 从预存的10种方案中选择一种进行测试

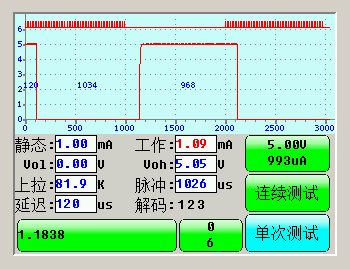

圆角矩形标注: 点击触摸屏或按Test键开始一次测试圆角矩形标注: 自动连续进行多次测试圆角矩形标注: 电压电流表圆角矩形标注: 测试结果显示区,未通过测试的项目用红色显示

圆角矩形标注: 测试结果统计:通过数量和总数量

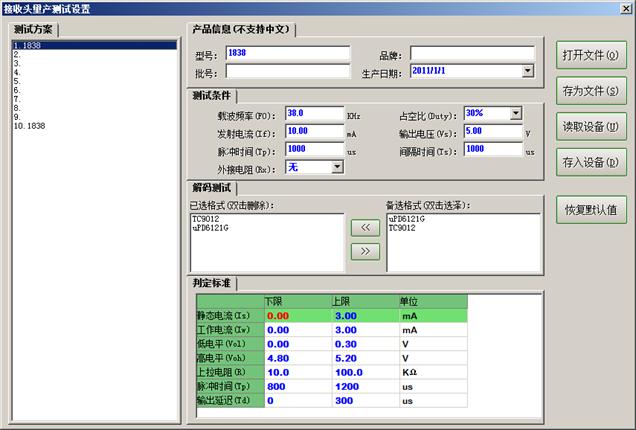

圆角矩形标注: 测试方案编号和型号,点击可进行详细设置,如下图

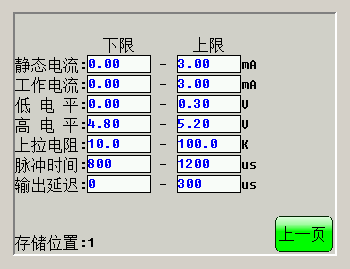

静态:接收头静态电流。

工作:接收头工作电流。

Vol接收头输出低电平电压值。

Voh接收头输出高电平电压值。

上拉:接收头上拉电阻。

脉冲:接收头输出脉冲时间。

延迟:接收头输出延迟时间。

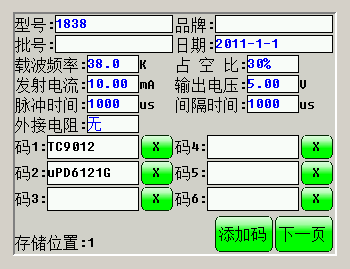

解码:用标准编码格式测试接收头的实际解码能力,最多可以设置6种编码。

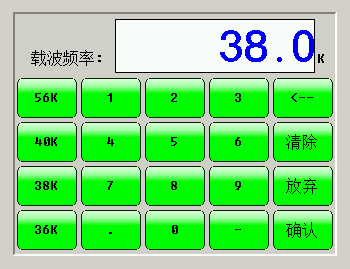

圆角矩形标注: 点击或按键选择进入虚拟键盘输入数据,如下图

圆角矩形标注: 点击删除对应编码格式。
圆角矩形标注: 点击进入选择编码格式界面。







圆角矩形标注: 虚拟键盘,通过触摸屏或按键选择





B、在联机模式下:



圆角矩形标注: 输出电流圆角矩形标注: 输出电压圆角矩形标注: 点击这里进入量产测试模式圆角矩形标注: 选择、设置测试方案,如下图圆角矩形标注: 测试条件,每条记录都有对应的测试条件

圆角矩形标注: 测试结果统计
圆角矩形标注: 测试记录,不同的测试方案的测试结果可以记录到同一个记录中文件中。
支持记录打印。













圆角矩形标注: 首先选择测试方案圆角矩形标注: 第二步:设置测试方案圆角矩形标注: 第三步:保存测试方案

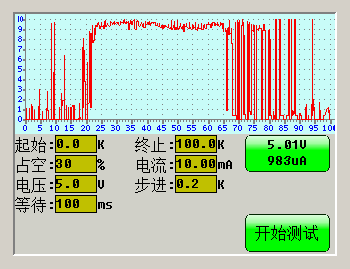

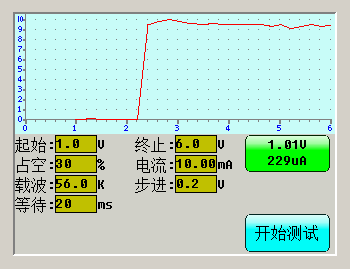

【接收头载波测试】

载波测试:根据设定测试条件,测试接收头对频率的响应曲线。

A、在脱机模式下: 选择主菜单à接收头测试à载波测试à载波测试模式。



圆角矩形标注: 电压电流表,点击可更改输出电压圆角矩形标注: 扫描起始频率圆角矩形标注: X轴:载波频率值,0-100KHz圆角矩形标注: Y轴:输出波形与发射波形接近程度圆角矩形标注: 载波频率响应曲线圆角矩形标注: 点击触摸屏或按Test键开始一次测试





起始、终止:扫描载波的起始频率和终止频率,设定范围:0-100KHz

占空:发射载波占空比,设定范围:10%-90%

电流:发射峰值电流,设定范围:0-200mA

电压:输出电压,设定范围:1.0-6.0V

步进:扫描载波的步进频率。

等待:每次步进之间的等待时间。

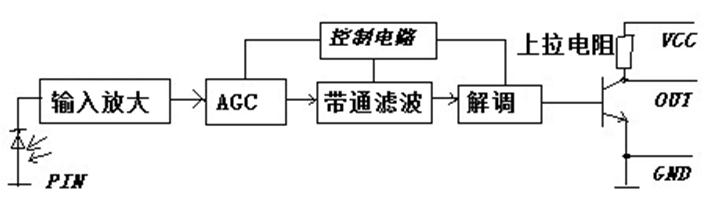

注:由于接收头内部有AGC、带通滤波器、整形电路、自恢复时间等以及测试环境的影响,设定不同的测试条件会得到不同的响应曲线。

B、在联机模式下:

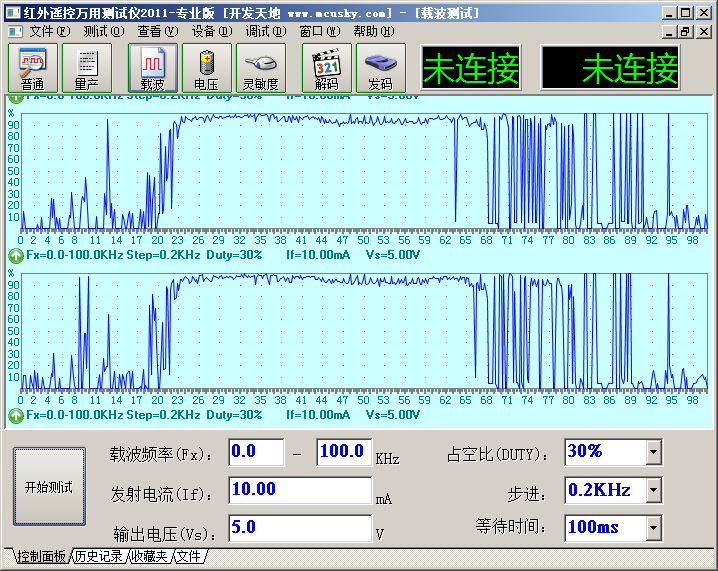

圆角矩形标注: 点击这里进入载波测试模式圆角矩形标注: X轴:载波频率值,0-100KHz圆角矩形标注: Y轴:输出波形与发射波形接近程度



【接收头电压测试】

电压测试:根据设定测试条件,测试接收头对工作电压的响应曲线。

A、在脱机模式下: 选择主菜单à接收头测试à电压测试à电压测试模式。

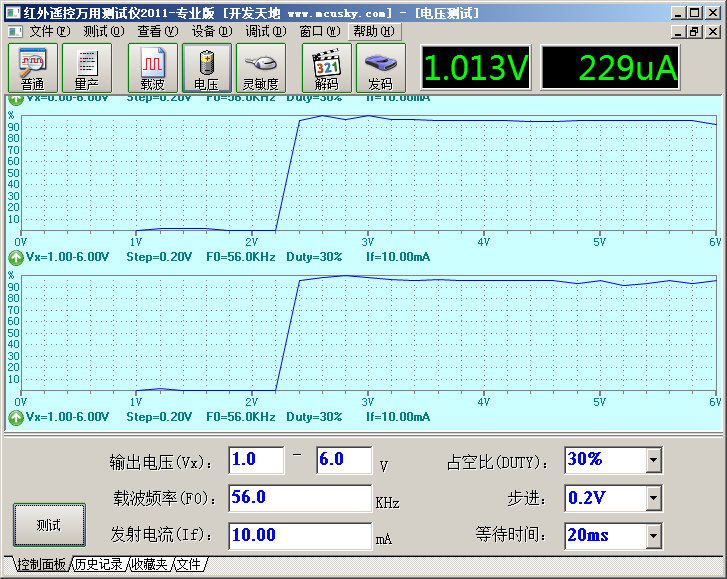

圆角矩形标注: 电压响应曲线圆角矩形标注: X轴:电压值,1.0-6.0V圆角矩形标注: Y轴:输出波形与发射波形接近程度圆角矩形标注: 电压电流表,点击可更改输出电压圆角矩形标注: 点击触摸屏或按Test键开始一次测试



起始、终止:起始电压和终止电压,设定范围:1.0-6.0V

占空:发射载波占空比,设定范围:10%-90%

电流:发射峰值电流,设定范围:0-200mA

载波:发射载波频率,设定范围:0-100KHz

步进:扫描电压的步进电压。

等待:每次步进之间的等待时间。

注:由于接收头内部有AGC、带通滤波器、整形电路、自恢复时间等以及测试环境的影响,设定不同的测试条件会得到不同的响应曲线。



B、在联机模式下:



圆角矩形标注: 点击这里进入电压测试模式
圆角矩形标注: 输出电压 圆角矩形标注: 输出电流





圆角矩形标注: X轴:电压值,1.0-6.0V圆角矩形标注: Y轴:输出波形与发射波形接近程度

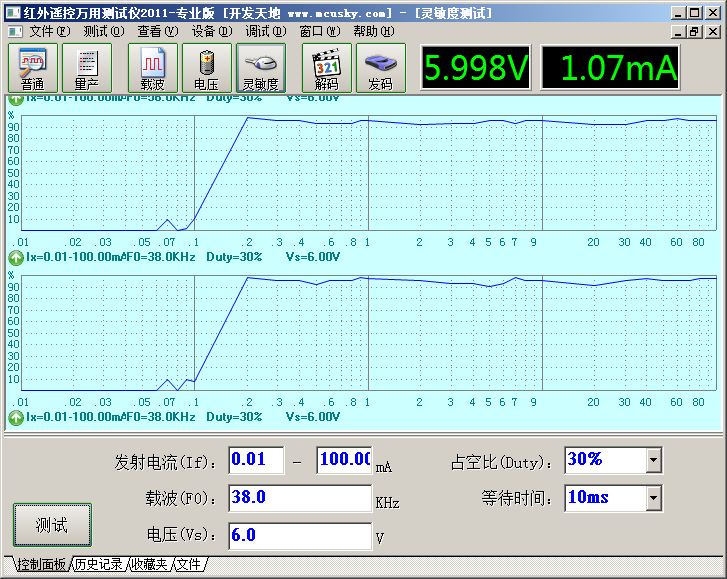

【接收头灵敏度测试】

灵敏度测试:根据设定测试条件,测试接收头对发射电流的响应曲线。

A、在脱机模式下: 选择主菜单à接收头测试à灵敏度测试à灵敏度测试模式。

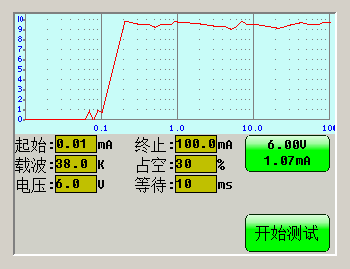

圆角矩形标注: X轴:发射电流峰值,0.01-100mA,对数坐标圆角矩形标注: 灵敏度响应曲线圆角矩形标注: 点击触摸屏或按Test键开始一次测试圆角矩形标注: 电压电流表,点击可更改输出电压圆角矩形标注: Y轴:输出波形与发射波形接近程度



起始、终止:起始发射峰值电流和终止发射峰值电流,设定范围:0.01-100mA

占空:发射载波占空比,设定范围:10%-90%

电流:发射峰值电流,设定范围:0-200mA

载波:发射载波频率,设定范围:0-100KHz

等待:每次步进之间的等待时间。

注:由于接收头内部有AGC、带通滤波器、整形电路、自恢复时间等以及测试环境的影响,设定不同的测试条件会得到不同的响应曲线。



B、在联机模式下:







圆角矩形标注: 点击这里进入灵敏度测试模式圆角矩形标注: 输出电压圆角矩形标注: 输出电流圆角矩形标注: X轴:发射电流峰值,0.01-100mA,对数坐标

圆角矩形标注: Y轴:输出波形与发射波形接近程度


红外遥控编码分析仪

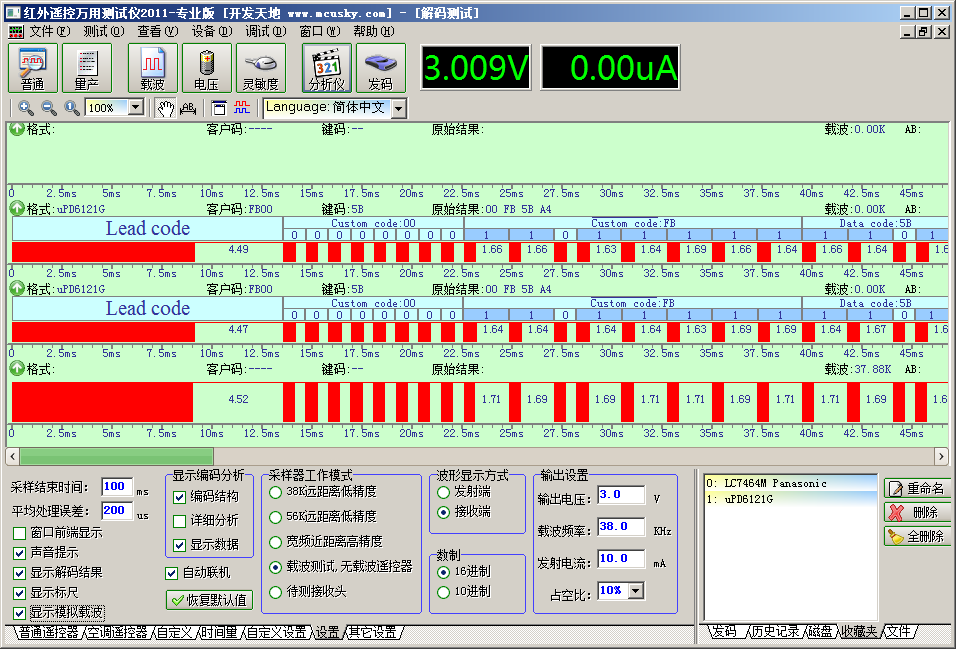

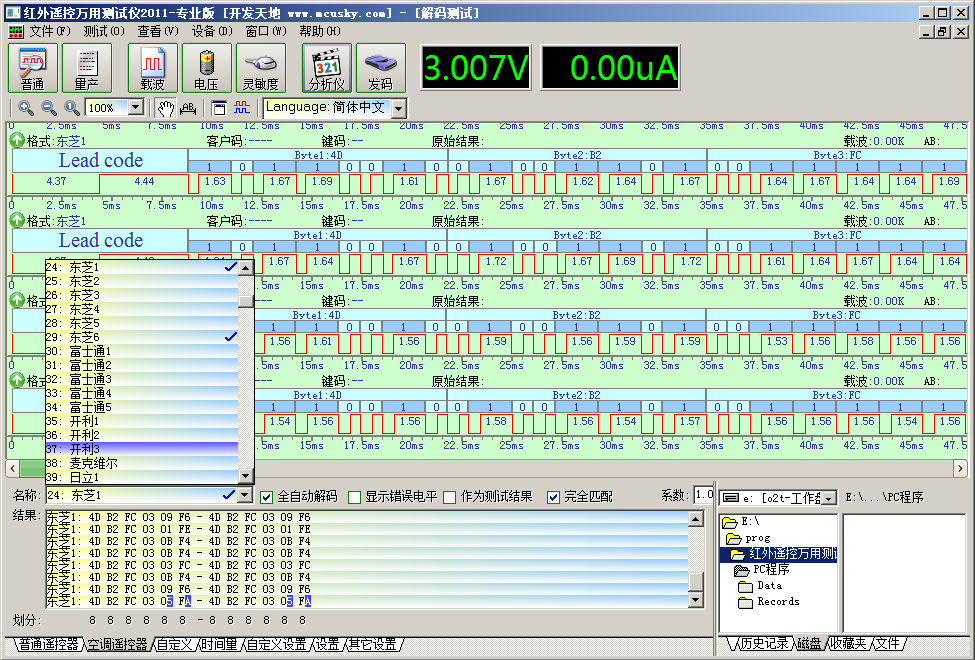

【红外遥控编码分析仪】

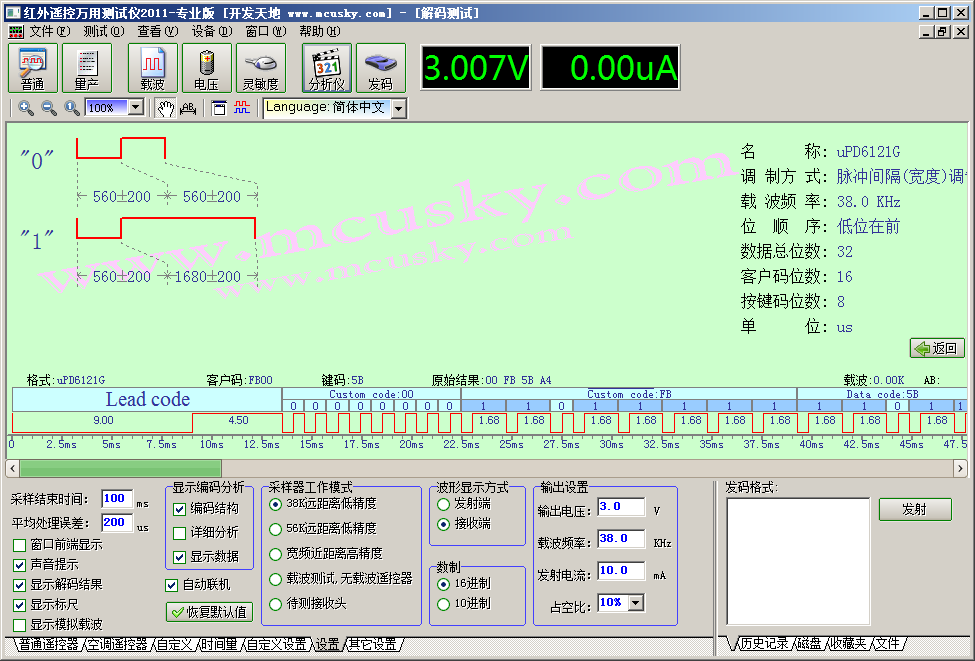

         通过内置的红外接收头,实现对遥控器信号采集、波形分析、解码等。

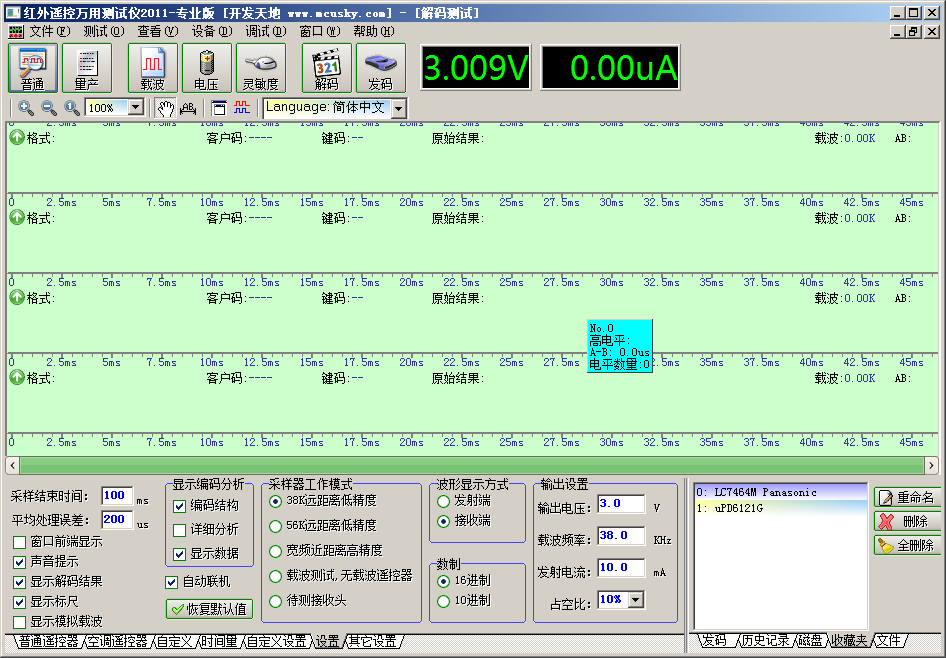

圆角矩形标注: 点击这里进入红外遥控编码分析仪模式

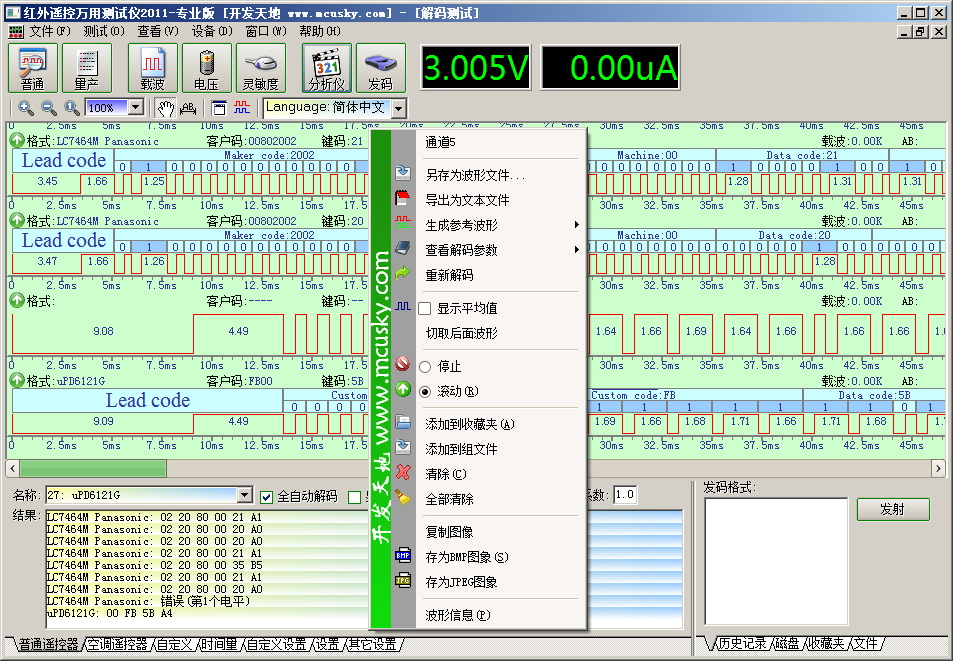

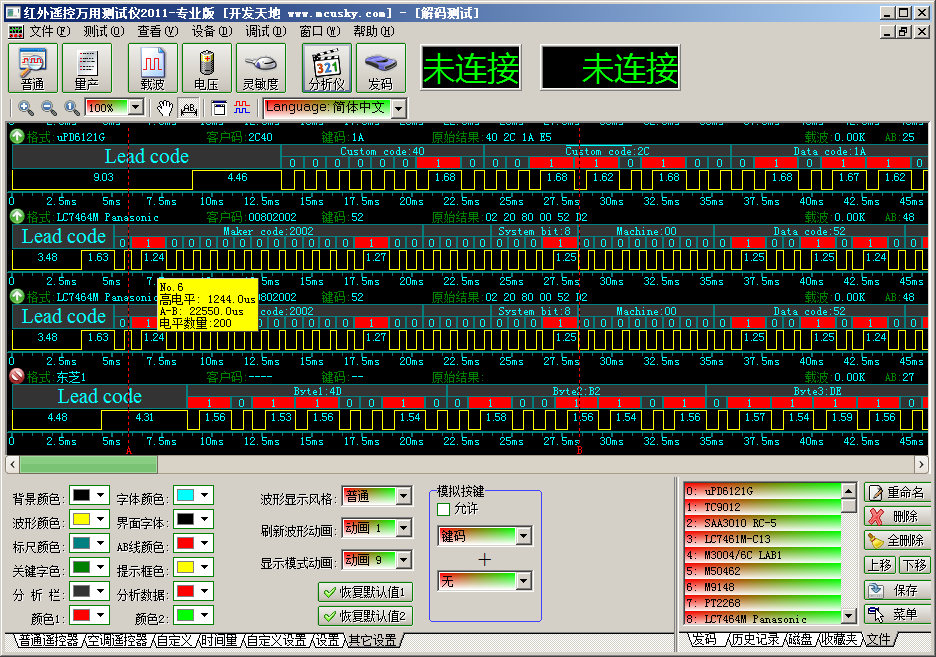

圆角矩形标注: 发射参数圆角矩形标注: 选择语言,支持简、繁、英圆角矩形标注: 1:1显示圆角矩形标注: 缩小波形圆角矩形标注: 普通模式,可以按鼠标右键设置通道模式等功能,左键拖动操作圆角矩形标注: 波形显示窗口,支持多通道显示圆角矩形标注: 采样器在该时间内没有收到信号将结束采样,并发回数据。圆角矩形标注: 显示波形时间的平均值时,当两个时间差小于这个值被认为是同一个逻辑,做平均处理。圆角矩形标注: 采样器工作模式,详见下面注解1:圆角矩形标注: 遥控器的发射信号和接收头输出的信号是反相的,在这里可以选择其中的一种方式显示波形。圆角矩形标注: 修改收藏夹中波形的名称。圆角矩形标注: 输出电流圆角矩形标注: 输出电压

圆角矩形标注: 结果以10进制或16进制显示,建议常用16进制。
圆角矩形标注: 可以把感兴趣的波形收藏在此,直接按住鼠标左键从各通道拖进来

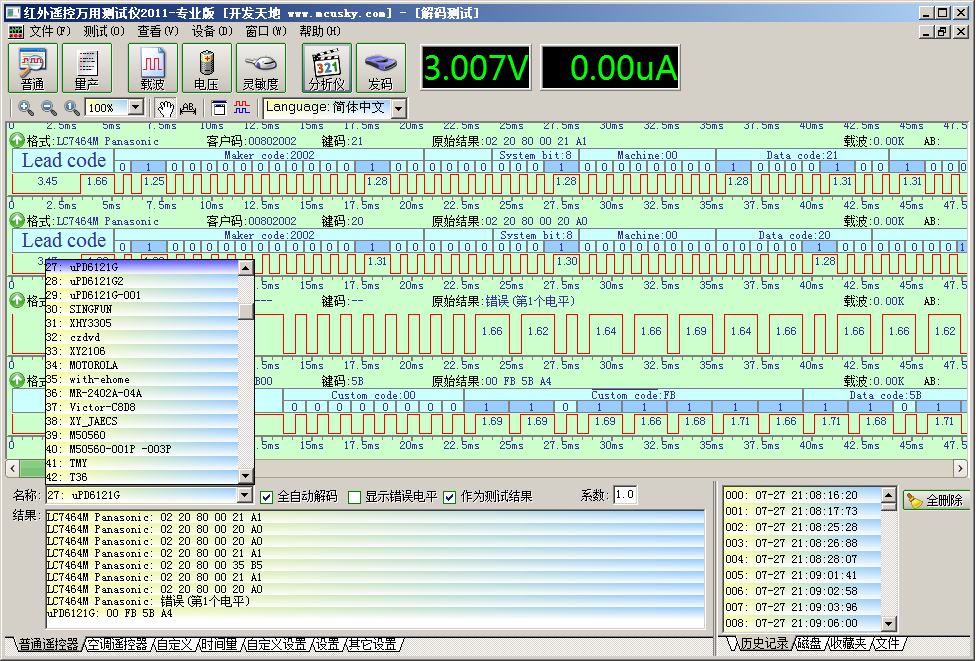

【注解1



采样器有五种工作模式:

A、 38K远距离低精度:采用普通38K接收头,距离达到10米,但误差稍大,市面上绝大多数遥控器的载波为38K,优先选择这种接收方式。

B、 56K远距离低精度:采用普通56K接收头,距离达到10米,但误差稍大。

C、 宽频近距离高精度:采用红外二极管接收,短距离10cm以内,遥控器需对准接收窗,软件解调,可以接收0-100KHz载波。

D、 载波测试,无载波遥控器:采用红外二极管接收,短距离10cm以内,遥控器需对准接收窗,接收最原始的红外信号。对于有载波的遥控器,该模式可以读取载波波形,如下图:

E、  待测接收头:使用待测接收头接收信号。












圆角矩形标注: 选择正常波形显示和查看格式定义时窗口切换动画。圆角矩形标注: 实时参数提示框,随鼠标移动,显示鼠标光标所在位置的参数。圆角矩形标注: 测量线A圆角矩形标注: 滚动模式标志,表示该通道处于接收新波形的状态。圆角矩形标注: 个性化设置,在这里可以设置各种元素的颜色。圆角矩形标注: 停止模式标志,表示该通道处于刷新的状态。圆角矩形标注: 更新各通道波形时的动画效果。圆角矩形标注: 显示格式定义信息,包括客户码,键码划分、排列方式等,支持各种调制方式,如常用的脉冲间隔调制,飞利浦RC-5,RC-6的双相调制等圆角矩形标注: 组文件管理,通过这个功能可以把多个波形文件放到一个组文件里,以便分发和共享。





【注解2

通道工作模式

停止模式:该通道停止接收任何波形

滚动模式:接收所有波形,波形在设置了滚动模式的通道滚动显示,如通道123设置了滚动模式,采样器来的信号à通道1à通道2à通道3…….




















圆角矩形标注: 浏览磁盘上的波形文件圆角矩形标注: uPD1986C高低电平调制的波形和格式定义。圆角矩形标注: 一种特殊的高低电平调制的波形和格式定义。圆角矩形标注: PPM4格式波形和格式定义。圆角矩形标注: 飞利浦RC-MM格式波形和格式定义。圆角矩形标注: 自定义解码方案,圆角矩形标注: 黑色表示该位为“0”。圆角矩形标注: 红色表示该位为“1”。

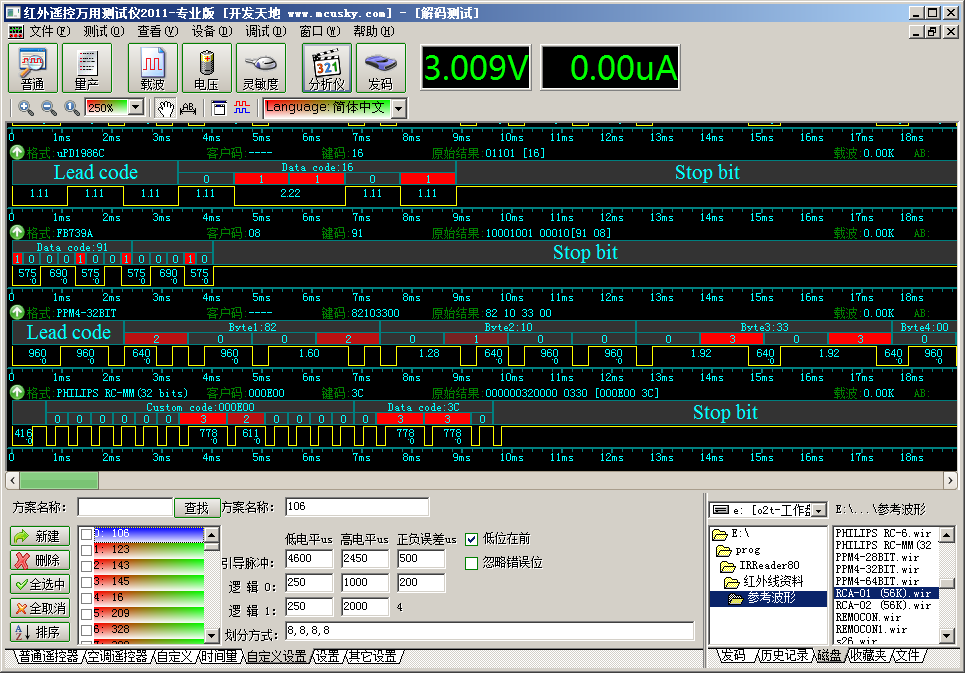

自定义解码方案

大部分遥控器是利用脉宽调制编码的,它们只是脉冲宽度、系统码、用户码、功能码定义方法不一样,称对这部分遥控器,自定义解码方案允许用户自己定义解码方法,以用在未知的遥控器类型上。



方案名称

取与编码类型相关的名称。



引导脉冲低电平、高电平

引导脉冲由一个低电平和一个高电平组成,低电平在前,高电平在后,单位为us,一般大于100us,不必输入单位,如设为1000us,直接输入'1000'即可。如果没有引导脉冲全部设为0



比特0低电平、高电平

一个比特0由一个低电平和一个高电平组成,低电平在前,高电平在后,单位为us,一般大于100us,不必输入单位,如设为1000us,直接输入'1000'即可。



比特1低电平、高电平

一个逻辑1由一个低电平和一个高电平组成,低电平在前,高电平在后,单位为us。一般大于100us,不必输入单位,如设为1000us,直接输入'1000'即可。



误差范围

电平正负误差范围,如比特0低电平设为'500' 比特0高电平设为'1000',误差范围设为'200',当收到脉冲的低电平范围在300700之间,高电平范围在8001200之间,被认为是比特0。如果一个脉冲同符合逻辑0和逻辑1,则优先解成逻辑0



划分方式

一般一串码按引导码、系统码、用户码、功能码等分开,它们各占其中的几位,显示解码结果时会将它们分开显示,如"8,8,8,8"表示某遥控器按8位系统码、8位系统反码、8位功能码、8位功能反码组成。每一项必须大于等于1,小于等于32,用分号隔开。



低位在前

遥控器先发低位还是高位。



忽略错误位

选中表示如果码串中有错误位将被勿略掉,并继续解码,不先表示不勿略错误位,如果码串中有既不符合比特0也不符合比特1的脉冲,将被认为解码失败。主要称对M50560的遥控器,它的码串中有一个分离位,既不属于0也不属于1,如果选中可以正常解码,如果不选将显示错误信息。







关于载波

圆角矩形标注: 接收头输出的信号是已经过滤掉载波的,模拟载波是后期加上去的,不是真实采样到的,是为了方便用户理解信号的调制方式圆角矩形标注: 显示模拟载波圆角矩形标注: 如果想看到真实的载波,请选择“载波测试”模式,遥控器对准接收器上“Non-38K”窗口发射信号,距离10cm左右圆角矩形标注: 如果是真实的带载波的波形,这里会显示载波频率圆角矩形标注: 如果是模拟载波,这里不会显示载波频率



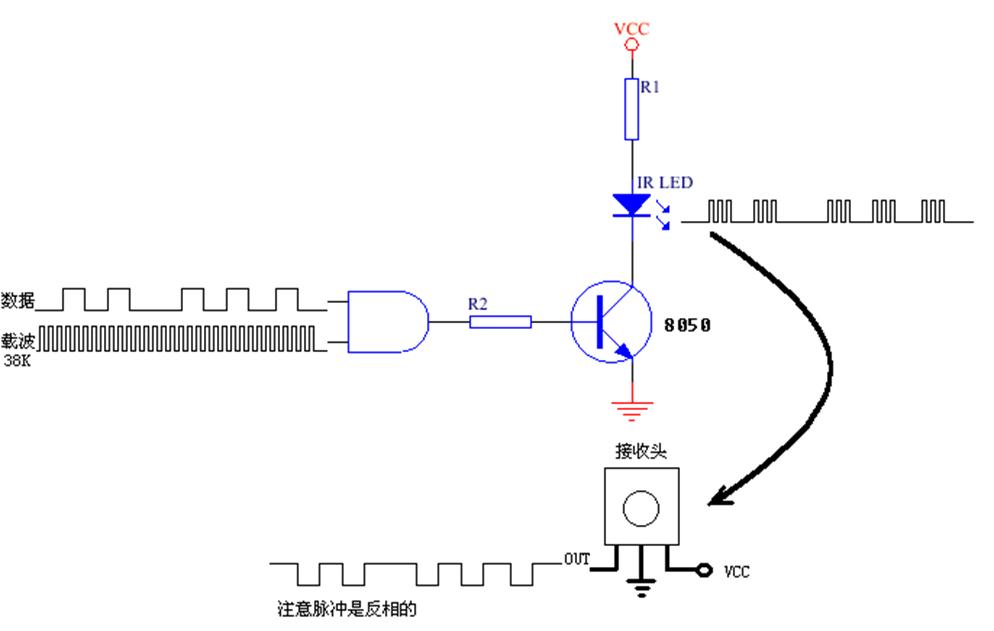

【菜单功能】

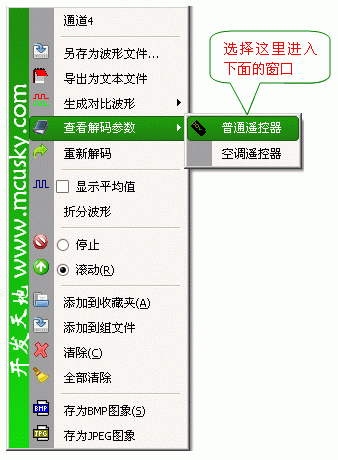

圆角矩形标注: 波形参数以文本的形式保存圆角矩形标注: 查看当前通道格式信息,内容包括调制方式、载波、数据位数、位时间定义等圆角矩形标注: 对当前通道重解码圆角矩形标注: 选择当前通道工作模式圆角矩形标注: 可以存为图像文件,以便用在其它地方,支持BMP和JPG格式圆角矩形标注: 当前通道波形加入到收藏夹圆角矩形标注: 存为波形文件,以便保存和传阅圆角矩形标注: 利用当前结果和格式所定义的参数生成对比波形,方便和实际采样的波对比参考圆角矩形标注: 对波形电平相差不超过200us的电平分类求平均时间并显示波形圆角矩形标注: 当前通道波形加入到组文件圆角矩形标注: 对当前通道中的波形,从鼠标点击处开始后面的波形切下来做为一个新的波形



【查看解码参数】





圆角矩形标注: “0”和“1”位时间定义圆角矩形标注: 格式的其它信息圆角矩形标注: 参考波形,是可以放大、缩小的哟



【普通遥控器解码方案】

圆角矩形标注: 是指标准电路中使用晶振的频率与实际电路使用晶振频率的比值,一般设为1.0,如:某一遥控器IC标准电路所用的晶振频率为455KHz,有些厂家则用420KHz,造成脉冲宽度按比例变大,此时定时系数为455/420=1.083。圆角矩形标注: 普通遥控器是指:TV,DVD等常用电器的遥控格式,这类遥控编码数据比较短,但格式种类繁多圆角矩形标注: 选中表示自动识别编码格式,并解出数据,否则由左边下拉框指定的格式解码圆角矩形标注: 当用左边下拉框指定的格式解码错误时,如果是时间错误,就会在波形上用红色“X”标示出来,让用户知道是哪一个脉冲出了问题;有的格式有校验码,如果解码通过,校码错误,则不会标示错误,但会提示“校验码错误”圆角矩形标注: 选中表示标准解码方案的结果送到量产检测仪做对比测试,如果你做批量,请记得选中该项。圆角矩形标注: 自动保存最近500条波形记录圆角矩形标注: 支持约180种普通遥控器编码格式的解码,全自动识别





【空调遥控器解码方案】



圆角矩形标注: 选中表示空调解码方案的结果送到量产检测仪做对比测试,如果你做批量,请记得选中该项。圆角矩形标注: 选中表示自动识别编码格式,并解出数据,否则由左边下拉框指定的格式解码圆角矩形标注: 划分方式:表示数据是按多少位为一组划分的圆角矩形标注: 支持230多种空调遥控器编码格式的解码,全自动识别








红外遥控器检测仪

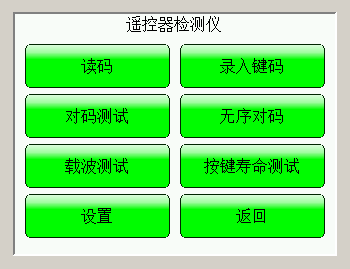

【概述】

                   本模式只能脱机使用,用于遥控器读码、生产线量产检测等。

【支持遥控器编码格式列表】

格式名称

显示

载波

接收方式

备注

01uPD6121/2

6122

38K

38K,宽频

使用最多的NEC格式

02TC9012

9012

38K

38K,宽频



03SAA3010

3010

36K

38K,宽频

也是RC-5格式

04LC7461

7461

38K

38K,宽频



05M3004

3004

38K

38K,宽频



06M50462

50462

38K

38K,宽频



07TC9148

9148

38K

38K,宽频



08PT2268

2268

38K

38K,宽频



09LC7464

7464

38K

38K,宽频



10JVC

38K

38K,宽频

也是VICTOR格式

11MIT-C8D8

C8d8

38K

38K,宽频



12M50560

50560

38K

38K,宽频



13MN6014C5D6

14C5d6

38K56K

38K56K, 宽频



14MN6014C6D6

14C6d6

38K56K

38K56K, 宽频



15uPD6124

6124

40K

38K,宽频

SONY的格式

16uPD6124-D7C8

6124C8

40K

38K,宽频

SONY的格式

17uPD6124-D7C13

612413

40K

38K,宽频

SONY的格式

18M50119

50119

38K

38K,宽频



19SHARP

SHArP

38K

38K,宽频



20CUSTOM6BIT

6bIt

38K

38K,宽频



21RCA

rCA

56K

56K,宽频



22KONKA KK-Y261

Y261

38K

38K,宽频



23THOMSON RCT311

311

38K

38K,宽频



24IRT1250C5D7

1250d7

无载波

宽频

也叫M708格式

25IRT1250C5D6

1250d6

无载波

宽频



26GD2000

Gd2000

38K

38K,宽频



27RCT3004

r3004

38K

38K,宽频



28Gemini-C10

G-C10

31.3K

宽频



29M3004F

3004F

无载波

宽频



30UPD1986

1986

38K

38K,宽频



31SAA3010P

3010P

56K

56K,宽频



32HTS-C5D6P

HTS

38K

38K,宽频



33SL-490

SL-490

无载波

宽频



34DVB机顶盒

dUb

38K

38K,宽频

深圳天威机顶盒遥控器,同洲机顶盒遥控器,迪威特机顶盒遥控器,全国大部分城市使用的机顶盒格式

35PHILIPS RC-6

rC6

36K

38K,宽频



36RA551

rA551

38K

38K,宽频

NEC的变种

37GPX1

GPX1

38K

38K,宽频



38GPX2

GPX2

38K

38K,宽频



3962222

62222

38K

38K,宽频

NEC的变种

40RE39B

rE39b

56K

56K,宽频



41LC7461N

7461n

38K

38K,宽频

LC7461的变种

42SAMSUNG X15 B26

H15b26

38K

38K,宽频



43TCL-DVB

rC2610

38K

38K,宽频

RC-5的变种

44DVB-40bits

dvb40

38K

38K,宽频

太仓机顶盒遥控器,常熟机顶盒遥控器格式

45PHILIPS RC6(20bits)

rC6-20

36K

38K,宽频



46PHILIPS RC6(32bits)

rC6-32

36K

38K,宽频



47Norcnt

Nor

38K

38K,宽频



48T36

t36

38K

38K,宽频

CYFROWYPOLSAT, Samsun有用该格式

49PPM4(32bits)

PPn4-32

38K

38K,宽频



50ARCHOS

ArCH

38K

38K,宽频

爱可视遥控器

51Dream

dream

38K

38K,宽频

梦幻公司机项盒DM500,DM600
该格式解码要求精度很高,建议用宽频高精度模式接收

52Vivanco DVB

VIVdVb

38K

38K,宽频



53T0740

t0740

56K/38K

38K56K,宽频



54HUIZHOU

HZ

38K

38K,宽频

惠州有线机顶盒

55PME3

PNE3

38K

38K,宽频



56PHILIPS RC-MM(32 bits)

rCnn32

36K

38K,宽频

Nokia也用该格式,解码要求精度很高,建议用宽频高精度模式接收

57GOOD MANS

Gn

38K

38K,宽频



58WITH-EHOME

UE

38K

38K,宽频



59Canon

Can0n

38K

38K,宽频

佳能相机遥控器

60Pentax

PEn

38K

38K,宽频

宾得相机遥控器

61Konica

|-0n1CA

38K

38K,宽频

柯尼卡相机遥控器

62Nikon

N1|-0n

38K

38K,宽频

尼康相机遥控器

63uPD6121G2

6121G2

38K

38K,宽频

NEC 遥控器,型号:RD-443E

64MiniDV

ninidU

38K

38K,宽频



65XHY3305

3305

38K

38K,宽频

星火源遥控器

666122-1

6122-1

38K

38K,宽频

NEC变种,键码不为反码

67ISEL

ISEL

38K

38K,宽频



68TOPWAY-HDDVB

hddub

38K

38K,宽频

天威视讯高清机顶盒

69ZENITH-D5

ZEn-d5

40K

38K,宽频



70ZENITH-S5

ZEn-S5

40K

38K,宽频



71ZENITH-S7

ZEn-S7

40K

38K,宽频



72TW6KEY

tU6|-Ey

38K

38K,宽频



73N3201

n3201

38K

38K,宽频



74LBNSAMSUNG

LbnSAn

38K

38K,宽频



75REMOCON

reno

38K

38K,宽频



76REMOCON1

reno1

38K

38K,宽频



77CZDVD

CZdUd

38K

38K,宽频



78XY2106

2106

38K

38K,宽频



79MOTOROLA

noto

38K

38K,宽频



80MR-2402A-04A

nr2402

56K

56K,宽频

韩国的一款遥控器

81XY_JAECS

JAECS

38K

38K,宽频



822185

2185

38K

38K,宽频



836KEYS

6|-EyS

38K

38K,宽频



84PANPROJECTOR

PAnP

38K

38K,宽频



85HT12A

Ht12A

38K

38K,宽频

合泰芯片

86U19-AUX

U19

38K

38K,宽频



87M451

n451

38K

38K,宽频



88PHILIPS RC-MM(24 bits)

rCnn24

36K

38K,宽频

该格式解码要求精度很高,建议用宽频高精度模式接收

89THOMSON

tHon

38K

38K,宽频



90ECHOSTAR-D5C5

ECHO

56K

56K,宽频



91ElanHomeV2.0

ELAn

40K

38K,宽频

Elan Home Systems IR Format 2.0

92BW7070

bU7070

38K

38K,宽频



93MN6125L

Nn6125

38K

38K,宽频



94GRUNDIG-DVD

GdUd

36K

38K,宽频



95PACE

PACE

38K

38K,宽频



96DSTV

DStU

38K

38K,宽频



97Zenith S10

ZENS10

40K

38K,宽频



98MDI1

nDI

38K

38K,宽频



99TRC-1

trC-1

38K

38K,宽频



100BIASAA

bIASAA

38K

38K,宽频



101ASTRO1

AStro1

56K

56K,宽频



102ASTRO2

AStro2

56K

56K,宽频



103xy04-a

Hy04-A

40K

38K,宽频



104RC-5X

rC-5H

36K

38K,宽频



105V10

U10

37.5K

38K,宽频



106MCE-KEY

nCE-K

36K

38K,宽频

微软MCE遥控键盘

107MCE-POINTER

nCE-P

36K

38K,宽频

108IRFMEDIA-KEY

IRF-K

55.5K

56K,宽频

明基红外遥控键盘

109IRFMEDIA-MOUSE

IRF-M

55.5K

56K,宽频

110TMY

tny

38K

38K,宽频



111CG CHECKSUM

CG CS

38K

38K,宽频

骏升要求加入

112Samsung

SAnSUN

38K

38K,宽频



113MEINTER

nEIntE

38K

38K,宽频



114BesCon-01

BC-01

38K

38K,宽频

中星9号直播卫星遥控器,苏州本控定义

115SHARPC3D9

SPC3d9

38K

38K,宽频



116GMP1004A

1004A

38K

38K,宽频



117SINGFUN

SF

368K

38K,宽频

先锋风扇遥控器

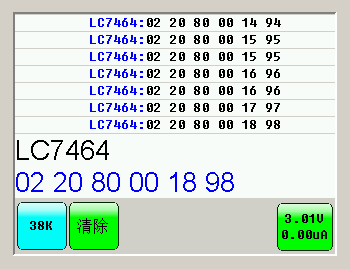

【读码】

         显示遥控器格式名称、客户码、键码等信息,

圆角矩形标注: 多行滚动显示

圆角矩形标注: 电压电流表,点击可以设置输出电压











接收方式

说明

测试距离







38K

由内置38K接收头接收,接收载波范围为36K-40K,低精度。

0-8

56K

由内置56K接收头接收,接收载波范围为54K-58K,低精度。

0-8

宽频

由内置红外二极管接收,可接收0-100KHz载波的遥控器信号,当然也包括38K,56K在内,高精度。

⑴、有些解码精度要求很高的38K56K格式也建议使用该模式接收,才能得到稳定的解码结果。比如Dream,RC-mm格式。

⑵、除了38K56K的其它载波或者无载波格式只能选择该模式接收。

⑶、该模式接收角度、距离比较小,请将遥控器对准“接收窗”,距离<30cm进行测试,当生产线上两个工位比较近时,为了避免相互干扰,也可以选择该模式进行测式,而不必象以前一样采用贴膜衰减信号的方法。

2-30cm

待测

由外置待测接收头接收信号,载波由待测接收头决定,低精度。

0-8





【录入键码】

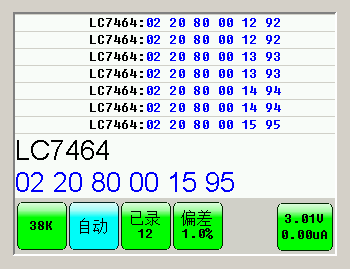

         “录入键码”是为配合“对码测试”而工作的,在一批遥控器批量比对测试之前,必需在“录入键码”模式中完整录入一只“完好的遥控器”的按键数据,作为比对测试的标准(最多可录入600只按键,所以一支遥控器的按键不能超过600只)。

圆角矩形标注: 选择接收方式,参见上面说明

圆角矩形标注: 已录入的键数,点击清0

圆角矩形标注: 录入方式:
手动,自动
圆角矩形标注: 电压电流表,点击可以设置输出电压

圆角矩形标注: 对码测试时允许晶振的最大正负偏差













偏差:该项参数用于“对码”和“无序对码”模式下检测遥控器晶振是否合格,如果不确定遥控器晶振误差范围,建议设成“1.0%”。

晶振误差是以用于录入编码的遥控器作为参考标准,所以一定要选择一支完好的遥控器作为参考,用以下方法:

用《编码分析仪》模式检查参考遥控波形的时间是否符合要求,测出载波频率是否符合要求,进一步核对每个键的码值是否与规格书一致,长按键时发出的重复码是否正确。

注:在“比对”和“无序比对”模式下,只有第一个遥控器按键对码同时检测晶振误差,其它键只对码。



操作步骤(手动录入)
1
、选取一支完好的遥控器,做为开始批量测试的标准。
2
、进入“录入键码”模式,点击“录入方式”到手动录入模式,点击“已录”清0
3、按遥控器第一个键,使遥控器发出信号,检测仪屏幕显示按键数据。
4
、按一下检测仪上的“Test”按键进行确认,数据被保存,已录入按键数加1
5
、按遥控器下一个按键,数码管显示按键数据,重复第45步直到录入所有按键。
6
、点击“偏差”键输入晶振允许最大偏差值。
7
、录完以后按“Esc”键退出。

操作步骤(自动录入)
1
、选取一支完好的遥控器,做为开始批量测试的标准。
2
、进入“录入键码”模式,点击“录入方式”到自动录入模式,点击“已录”清0
3、按遥控器第一个键,使遥控器发出信号,检测仪显示按键数据,同时记录该键码,已录入按键数加1,不必按“Test”键确认,就这样按完所有遥控器按键即可录入所有键码。
4
、点击“偏差”键输入晶振允许最大偏差值。
5
、录完以后按“Esc”键退出

备注:所录入的按键数据由EEPROM保存,掉电后可以继续使用。



【顺序对码】

顺序对码测试是为批量测试遥控器而设计的,为测试人员提供了一种高效准确的傻瓜式测试方法,按键是有顺序的(同录入时的顺序)。

注:当比对遥控器的第一个按键时,同时检测晶振误差是否合格,其它键只比对码值。

圆角矩形标注: 每次按键测试结果

圆角矩形标注: 电压电流表,点击可以设置输出电压

圆角矩形标注: 重测方式:
手动,自动
圆角矩形标注: 选择接收方式,参见上面说明










重测方式:

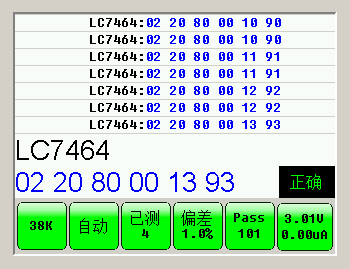

1、  手动:当测了一部分后出错测不下去时,需要点击一下屏幕上“已测”键或键盘上“Test”键清0计数,重新从遥控器的第一个键开始比对按键。

2、  自动:自动复位状态,以后只要遇到遥控器的第一个键就自动重新开始。

操作步骤:

1、按以上“录入键码”模式的操作步骤录入好遥控器按键数据。
2

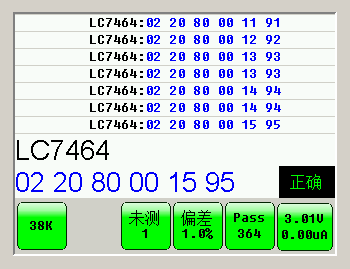

、进入对码测试模式,按录入时同样的按键顺序在待测遥控器上依次按键发码,每次正确对码均有短BEEP声确认同时屏幕提示“正确”,此时可以按下一个键对下一个码,或者反复按当前键做进一步确认。
3
、当比对错误时屏幕提示“错码”同时发BEEP短鸣+长鸣声报警。
4
、当某支遥控器测到一半确实有问题测不下去时,点击一下屏幕上“已测”或键盘上“Test”键清0计数,重新从遥控器的第一个键开始比对按键。
5
、当测完所有按键,提示”PASS”,并有BEEP长鸣声提示。

【无序对码】

无序对码测试是为批量测试遥控器而设计的,为测试人员提供了一种高效准确的傻瓜式测试方法,按键是无顺序的,检测速度更快。其它功能同顺序对码。

注:当比对遥控器的第一个按键时,同时检测晶振误差是否合格,其它键只比对码值。





圆角矩形标注: 每次按键测试结果圆角矩形标注: 电压电流表,点击可以设置输出电压

圆角矩形标注: 选择接收方式,参见上面说明

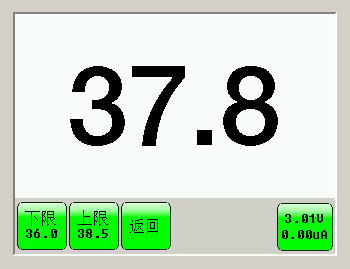

【载波测试】

         该功能用于检测遥控器载波是否合格,载波偏差一般是由晶振引起的,测试距离30cm以内,遥控器对准接收窗。支持OKNG信号输出。

例如:

载波下限设为:37.5KHz

载波上限设为:38.5KHz

1、实测频率为38.1KHz,合格,有提示音。

2、实测频率为37.5KHz,合格,有提示音。

3、实测频率为38.5KHz,不合格,无提示音。



圆角矩形标注: 实测载波频率,单位为KHz圆角矩形标注: 电压电流表,点击可以设置输出电压

圆角矩形标注: 载波上限,用于判断测试结果是否合格圆角矩形标注: 载波下限,用于判断测试结果是否合格

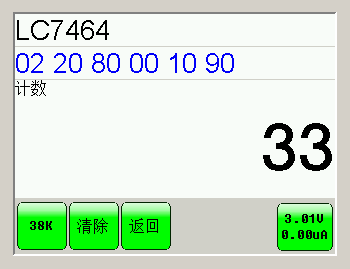

【按键寿命测试】

         本模式需配合第三方机械手(人手也行)使用,通过机械手(人手)自动按键,本设备接收到遥控器发出的信号,解码并计数,从而得知按键所能承受的按压次数。

例如:设定机械手按压10万次,测试结束后得到的计数值即为按键所能承受的按压次数。

注:整个测试过程必须按压同一个键,如果需要测其它键需清0重新开始。



圆角矩形标注: 原始码值圆角矩形标注: 格式名称圆角矩形标注: 选择接收方式,参见上面说明

圆角矩形标注: 电压电流表,点击可以设置输出电压

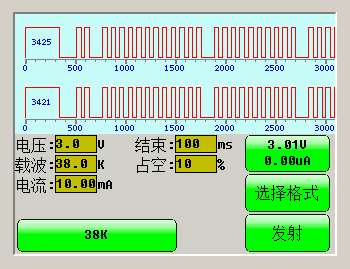

红外遥控发射器

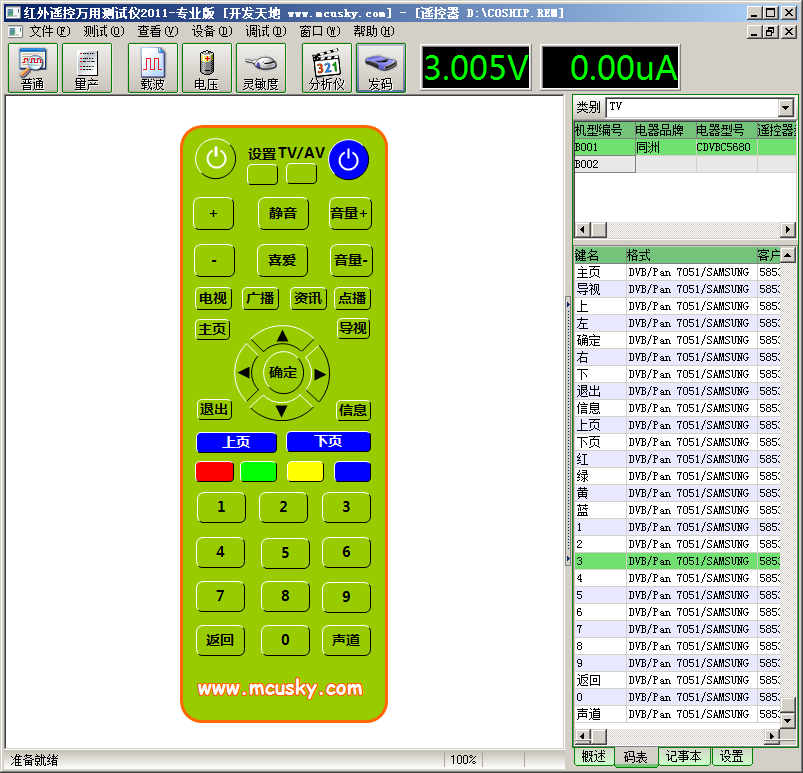

利用设备的发射系统发射红外遥控编码,实现对其它设备的控置和测试。使用前需要用《红外遥控管理系统》制作好遥控器文件。

圆角矩形标注: 点击这里打开一个遥控器文件,进入红外遥控发射器模式









圆角矩形标注: 点击按键即可发码






附录

名词和技术述语解释



载波:

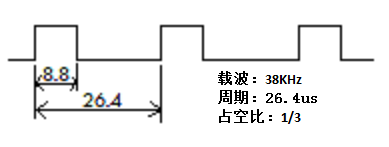

         红外遥控是以调制的方式发射数据,就是把数据和一定频率的载波进行“与”操作,如图1,这样既可以提高发射效率又可以降低电源功耗。调制载波频率一般在30khz60khz之间,大多数使用的是38kHz,占空比1/3的方波,如图2所示,这是由发射端所使用的 455kHz晶振决定的。在发射端要对晶振进行整数分频,分频系数一般取12,所以455kHz÷1237.9 kHz38kHz

圆角矩形标注: 间隔时间圆角矩形标注: 脉冲时间

1

2

接收头由信号放大、带通滤波器、检波输出几个部分组成,带通滤波器的中心频率为38K

3

占空比:

         指驱动发射管的载波的占空比,如上图2,常用的有1/32/31/2,不同的占空比影响发射距离和发射功耗,本机可以选择10%-90%

脉冲时间:

         见上图1,是指接收头收到载波信号从而输出低电平的时间。

间隔时间:

         见上图1,是指接收头没有收到载波信号从而输出高电平的时间。

静态电流:

         指接收头没有收到任何信号输出高电平时,此时接收头所消耗的电流为静态电流。

工作电流:

         指接收头没有收到信号输出低电平时,此时接收头所消耗的电流为工作电流。



发射电流(If)

         指驱动发射管的峰值电流。

外接电阻(Rx)

如下图,外接电阻是指接于接收头信号脚上的电阻,用于测试接收头的驱动能力,有1 KΩ4.7 KΩ10 KΩ或“无无接电阻”可选。

上拉电阻:

         是指位于接收头输出级的上拉电阻,如图:



输出低电平(Vol),输出高电平(Voh)

         指接收头输信号低电平、高电平的电压值。




0V



Vol






输出延迟(Td)

         是指接收头收到载波信后到输出信号的时间。

发射









接收



Td








单次测试:

连续测试:

解码:

         指测试接收头时,使用某种编码格式发射信号,以测试接收头的实际解码能力。

接收方式:

偏差:

         指遥控器的晶振(振荡频率)偏差,晶振偏差会引起载波偏差、波开偏差,本仪器可以检测出晶振偏差的不良品。

电压电流表:
