数码管型遥控器检测仪 YG-301

特点：
采用高速单片机设计、高可靠性、高速高精度解码。
可解出目前常用的24种红外遥控器的编码格式，如下表。
全自动识别编码格式，不必预选格式，快速反应。
支持38KHz、56KHz、无载波格式。
8位高亮数码管显示，BEEP声提示。
显示遥控器格式名称、客户码、按键码。
校对测试，提高测试效率。
好坏数量统计。
电脑RS-232接口，在电脑上显示波形。
输入电压：220V，体积：165(宽)X70（高）X120（厚）厘米，使用简便，广泛应用于生产线上遥
控器测试。
应用领域：该检测仪适用于研发机构、家电厂家、遥控器厂家、生产线、质检、维修等。

可解编码表：

格式名称	显示	格式名称	显示	格式名称	显示
01、UPD6121	6121	10、JVC		19、SHARP	SHArP
02、TC9012	9012	11、MIT-C8D8	C8D8	20、CUSTOM6BIT	6bIt
03、SAA3010	3010	12、M50560	50560	21、RCA	rCA
04、LC7461	7461	13、MN6014C5D6	6014C5	22、KK-Y261(KONKA)	y261
05、M3004	3004	14、MN6014C6D6	6014C6	23、THOMSON RCT311	311
06、M50462	50462	15、uPD6124(SONY)	6124	24、M708(无载波)	708
07、TC9148	9148	16、uPD6124-D7C8	6124C8
08、PT2268	2268	17、uPD6124-D7C13	612413
09、LC7464	7464	18、M50119	50119

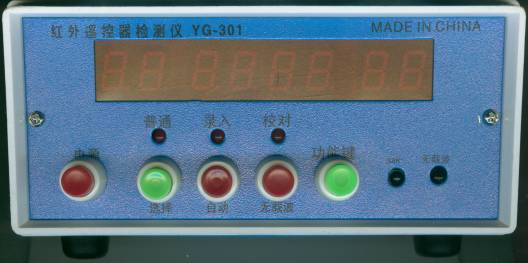

面板图：
面板上有数码管、电源开关、模式选择键、自动键、无载波键、多功能键、38KHz接收管、无载波接收管、普通模式指示灯、录入模式指示灯、校对模式指示灯，如下图：

选择键：用于选择工作模式，共分为五种工作模式："普通模式"、"录入模式"、"校对测试模式"、"联机模式"、"统计模式"，循环选择。
自动键：自动键按下，读码器将自动识别编码格式；自动键弹起，将锁定在当前格式，可以提高测试速度。
无载波键：压下为无载波模式，用于测试无载波的格式，如M708，测试距离<20cm。
普通模式：按"选择键"到"普通"指示灯亮进入普通模式，在普通模式下可以测遥控器的客户码、键码以及所属格式编号，显示如下图，每次正确解码均有短BEEP声提示。

录入模式：按"选择键"到"录入"指示灯亮进入录入模式，"录入模式"是为配合"校对测试模式"而工作的，在一批遥控器批量比对测试之前，必需在"录入模式"中完整录入一只"好的遥控器"的按键数据，用于校对测试，右边两位数码管显示键码，中间四位数码管显示客户码，左边两位数码管显示已录入的按键数量（最多可录入99只按键，所以一支遥控器的按键不能超过99只），使用时按一下遥控器，数码管显示按键数据，按一下检测仪上的"多功能"按键进行确认，数据被保存，已录入按键数量加1，返复操作直到所有按键已被录入，就可以进入"校对测试模式"。按住多功能键2秒钟可全部清除已录入的按键数据。所录入的数据掉电后可以继续使用。

校对测试模式：按"选择键"到校对指示灯亮进入校对模式，校对测试是为批量测试遥控器而设计的，为测试工人提供了一种高效准确的傻瓜式测试方法，测试按键顺序必须按录入时的顺序测试，否则报告错误，右边两位数码管显示录入时按键序号，当解码错误显示"Er"，左边六位数码管显示格式名称（如：6121，50462等），每次正确解码均有短BEEP声提示。当所有按键已测完无误，会有长BEEP声提示，数码管显示"PASS"，当测试过程未完成之前按多功能按键可重新开始校对测试一支新遥控器。

联机模式：按"选择键"到"联机模式"，数码管显示"CON PC"如下图，检测仪将把收到的波形通过串口发送到电脑上显示，电脑软件与"红外遥控编码分析仪"共用，请在www.mcuksy.com下载，与"红外遥控编码分析仪"相比，数码管遥控器检测仪只能显示简单的波形。

统计模式：按"选择键"到"统计模式"，数码管显示"Gd 88",表示已测试有88支好的遥控器，按一下"功能键"，数码管显示"Er 1"，表示已测试到1支坏的遥控器。长按"功能键"2秒钟，清0统计数据，统计数据掉电自动保存。

提示音：正常（响0.06秒），PASS（响0.24秒），出错（响0.04秒+停0.04秒+响0.24秒）。
