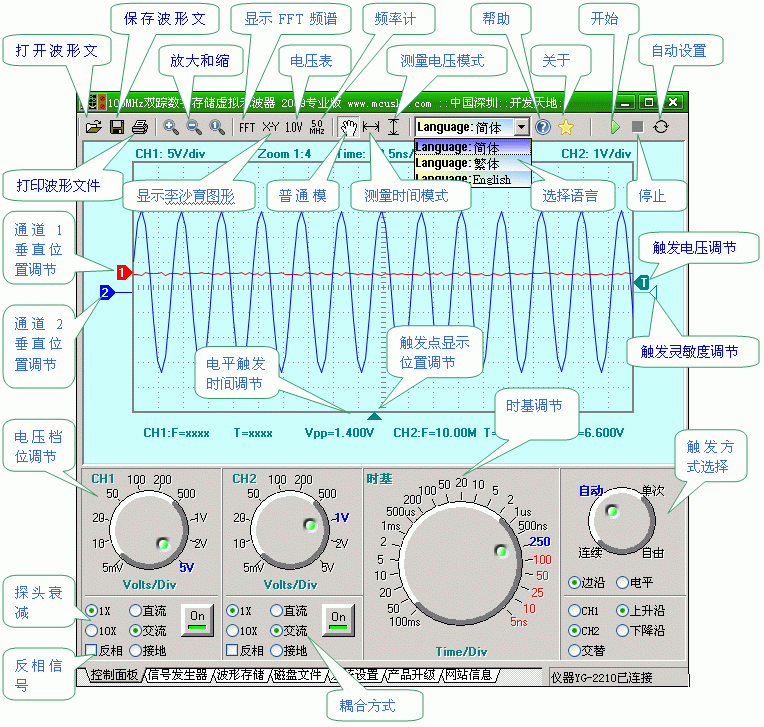

[软件操作说明]
[触发灵敏度]

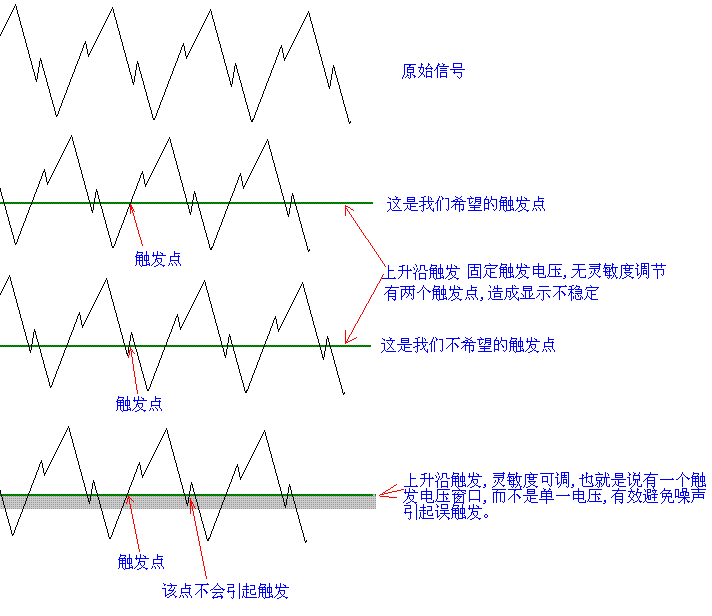

由于信号在激励、传输和检测过程中，可能会不同程度地受到随机噪声的污染(尤其是小信号的采集和测量)，从混有噪声的信号中提取有用信息、防止误触发是非常重要的，所以本仪器设有触发灵敏度调节功能，有效滤除有可能叠加在触发信号上的噪声，并防止误触发，稳定显示信号，触发灵敏度可以通过鼠标直观的、连续调节。原理如下：
[电平触发]
一般示波器都拥有边缘触发，分上升沿触发和下降沿触发两种，在电平发生翻转的时候立即产生触发条件，这对一般简单的信号是足够应付了，但对于复杂信号比如视频信号，边缘触发还远远不够，这时我们需要用到电平触发，电平触发有高电平触发和低电平触发，在电平发生翻转后并保持一定时间才产生触发条件，比如现在我们要观测视频信号的场同步头，如果用边缘触发将只能看到行同步头，而用电平触发并调到一定的宽度，只有场同步头才能引起触发，因为场同步头宽度比行同步头大很多，就能稳看到场同步信号了。
[电压量程调节]
由于A/D的位数有限，在信号到达A/D之前，信号必先调整到一个合适的幅值，电压量程调节就是控制通道的增益，使信号有一个最好的观测效果。
[时基]
时基与采样频率相关，时基刻度250ns/div 对应100MHz实时采样频率，时基刻度100ns/div,50ns/div,25ns/div,10ns/div,5ns/div为等效采样。一般频率大于20MHz的周期信号 可以采用等效采样。
[等效采样]
由于等效采样的特殊性，作为触发源的通道才能得正确的波形，另一个通道的波形是不正确的，但如果两个通道的频率是一样的，只是相位、幅值不同，也能正确显示。
[触发]
任何示波器的存储器都是有限的，因此所有示波器都必须使用触发。触发是示波器应该发现的用户感兴趣的事件。换句话说，它是用户想要在波形中寻找的东西。触发可以是一个事件（即波形中的问题），但不是所有的触发都是事件。触发实例包括边沿触发、电平触发等。
连续：每触发一次采样一次波形，如果没有触发信号，将一直等下去，波形也停止更新。
自动：每触发一次采样一次信号，如果长时间没有触发信号，等待一定时间会自动采样一次，显示就不会停止。
单次：触发一次采样一次信号，并立即停止采样，如果没有触发信号，将一直等下去，适用于测量突发的单次信号。
自由：连续采样信号，触发条件无效。
边沿，上升沿，下降沿：边沿触发是指电平从高到低跳变(负跳变)或从低到高跳变(正跳变)跨过触发电压时，才产生触发条件。
电平：电平触发是指信号高于或低于触发电压，并保持了一定时间（可调），才产生触发条件，
交替：一般示波器的触发源可为CH1或CH2， 当同时测两路频率相关的信号时，可以同时稳定显示两路信号，但当两路信号不相关时，没有做为触发源的信号将不能稳定显示，此时就可以选择交替触发方式，分别取两路信号做为触发条件，就能同时稳定显示两个频率不相关的信号了。
[耦合方式]
直流：直流耦合方式为信号提供直接的连接通路，适用于观测信号直流绝对值和观测极低频信号。在数字电路实验中，一般选择“直流”方式，以便观测信号的绝对电压值。
交流：交流耦合通过在前端串联一个电容，隔断信号的直流份量，交流耦合用于观测交流和含有直流成分的交流信号。
接地：A/D输入端直接接地，测出来的电压为0值。
[自动设置]
自动设置功能指，仪器通过对输入信号的自动测量，计算出合适的电压量程和时基进行工作。

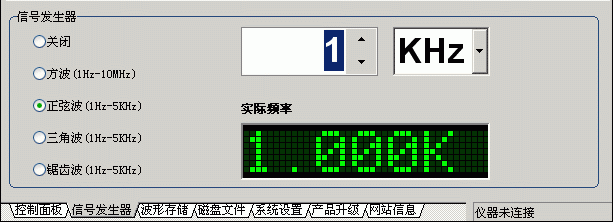

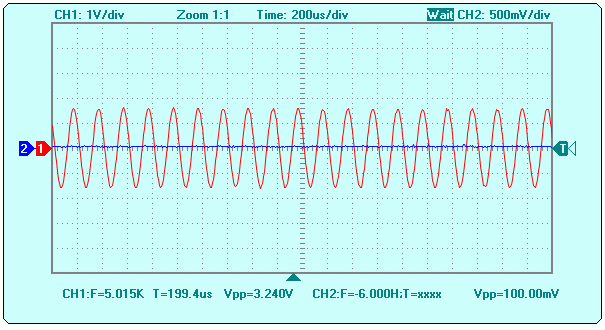

[信号发生器]
信号发生器可以产生四种类型的波形，幅值为0.0V-3.3V，通过仪器的前端端子输出，用于校验仪器或者输出到其它地方，信号发生器并不能输出任意频率的波形，而是根据分频系数自动计算一个最接近的频率值，注意：不使用信号发生器时，建议把它关闭，以免造成干扰，特别是产生高频信号时。

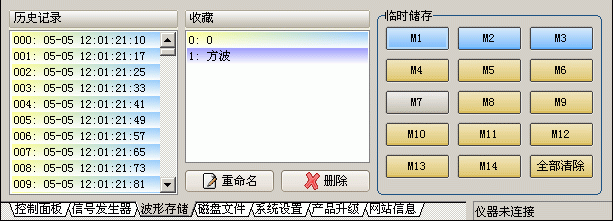

[波形存储]
历史记录：每次采样均会自动保存到历史记录，最多保存最新500个。
收藏夹：可以把必要的波形保存于此，最多500个，可以通过鼠标从示波窗拖动进来，或从菜单功能加入。
临时存储：提供14个位置临时存放波形的地方，可以通过鼠标从示波窗拖动进来，点击相应的按键可以把存储的波形显示到示波窗。

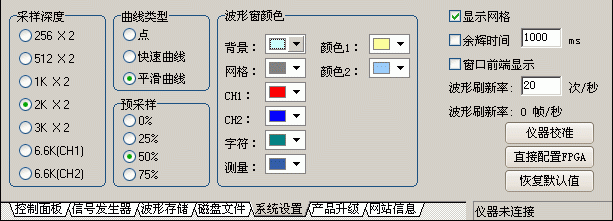

[系统设置]
采样深度：支持7种采样深度，采样深度小一点可以提高传输速度，注意设为6.6K时只支持单通道。
曲线类型：点-->绘制波形时，每个样本用一个表示。快速曲线-->绘制波形时，用普通绘图方法把所有样本连起来。平滑曲线-->绘制波形时，用平滑曲线把所有样本连起来，相对快速曲线，这种方法有很好的视觉效果，但速度相对慢一些。
预采样：就是触发点之前的信号也被采样，让我们可以看到触发点之前的信号，一般数字示波器才具有此功能，而传统的模拟示波器是无法做到的。支持4种预采样值。
余辉时间：模仿模拟示波器的荧光显示效果。
仪器校准：进入仪器校准界面，可以校准每个通道每个量程的0点、增益等。每台仪器出厂前都经过校准，校准参数存放在仪器中，校准参数是非常重要的，如果调错了会影响仪器的正常使有，用户应谨慎使用此功能，新仪器最好点击“另存为”键把校准参数保存到电脑中，万一调乱了，可以按“打开”键从电脑下传到仪器中。

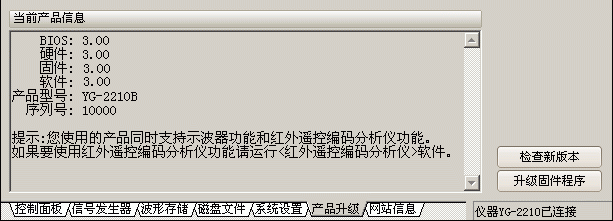

[产品升级]
在这里可以看到产品的相关信息。
检查新版本：通过网络从网站上检测最新版的软件。
[小窗口显示]
双击示波窗可以在全功能窗口和小窗口模式之间切换，考虑到很多工程师在测量信号的同时，也在用其它软件工作，这时小窗口模式非常有用，只占用一小部分电脑桌面。
[李沙育图形]

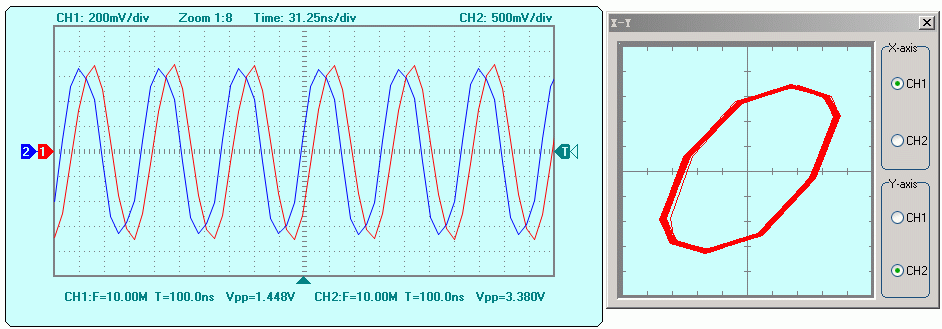

“李沙育图形”又称波形合成法,就是将被测频率的信号和频率已知的标准信号分别加至示波器的Y轴输入端和X轴输入端,在示波器荧光屏上将出现一个合成图形,这个图形就是李沙育图形。李沙育图形随两个输入信号的频率、相位、幅度不同,所呈现的波形也不同。假定Y轴输入信号的频率是X 轴输入标准信号频率的两倍,幅度相等,且是同时通过零点的正弦波,其李沙育图形如下图 所示。

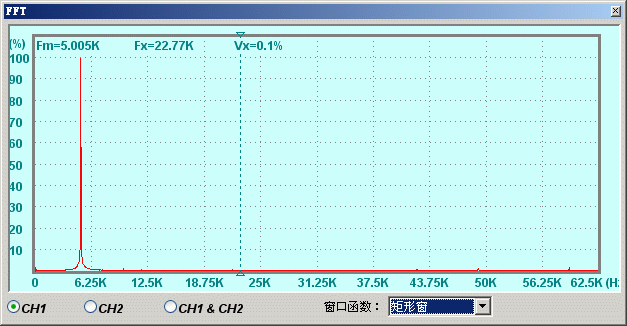

[FFT频谱分析]
窗函数：
矩形窗：矩形窗属于时间变量的零次幂窗。矩形窗使用最多，习惯上不加窗就是使信号通过了矩形窗。这种窗的优点是主瓣比较集中，缺点是旁瓣较高，并有负旁瓣，导致变换中带进了高频干扰和泄漏，甚至出现负谱现象。
三角窗：三角窗亦称费杰（Fejer）窗，是幂窗的一次方形式。与矩形窗比较，主瓣宽约等于矩形窗的两倍，但旁瓣小，而且无负旁瓣。
汉宁窗：
又称升余弦窗，汉宁窗可以看作是3个矩形时间窗的频谱之和，或者说是 3个 sinc（t）型函数之和，而括号中的两项相对于第一个谱窗向左、右各移动了π/T，从而使旁瓣互相抵消，消去高频干扰和漏能。
汉明窗：
汉明窗也是余弦窗的一种，又称改进的升余弦窗。汉明窗与汉宁窗都是余弦窗，只是加权系数不同。海明窗加权的系数能使旁瓣达到更小。分析表明，海明窗的第一旁瓣衰减为一42dB．海明窗的频谱也是由3个矩形时窗的频谱合成，但其旁瓣衰减速度为20dB／（10oct），这比汉宁窗衰减速度慢。汉明窗与汉宁窗都是很有用的窗函数。
布莱克曼：
三阶升余弦窗，
[电压表]

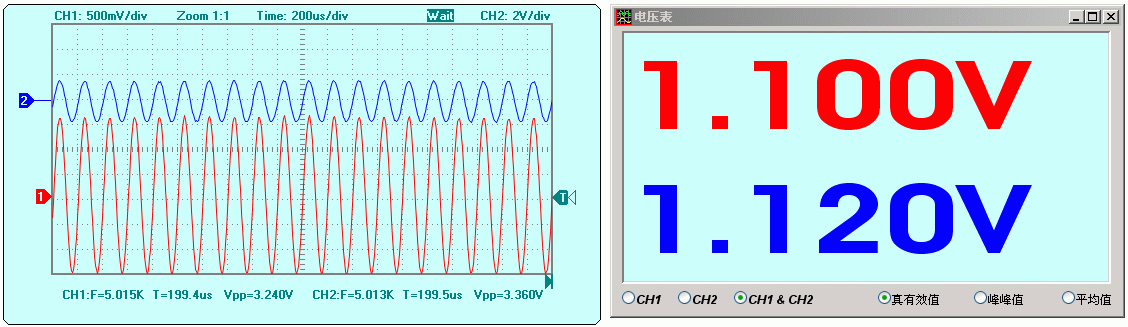

电压表支持单或双通道的真有效值、峰峰值、平均值显示，并且可以大屏幕大字体显示。
真有效值计算公式：
[频率计]

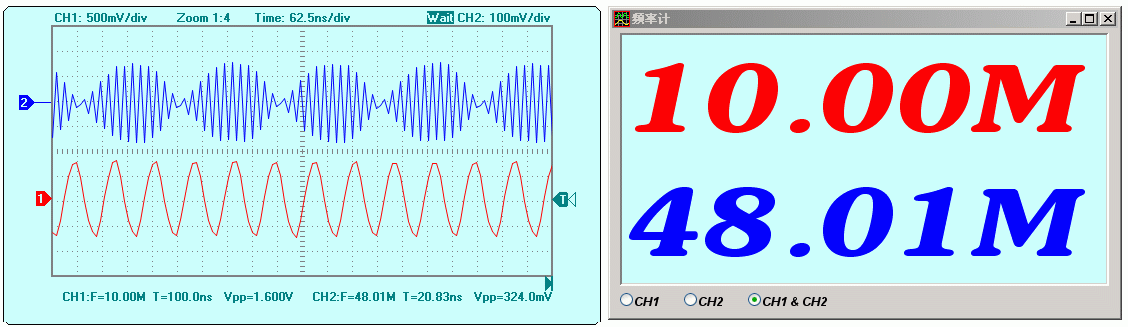

频率计支持单或双通道频率显示。
