[系统要求]

1、PC机****配置1GHZ,512M内存以上,WinXP操作系统。

2、软件只运行于简体中文、繁体中文、英文Win98、WinMe、WinNT、Win2K、Win2003、WinXP、Vista操作系统上,

[快速安装使用指导]

1、A、把目录“FastDSO2009”整个复制到硬盘,去掉该目录下所有文件的只读属性,包括子目录。

    B、 或者点击”setup”运行安装程序直接安装。

2、 用原配的USB线把采样器连到电脑,由于设备工作电流比较大,不要随便使用其它USB线,否则电流可能达不到要求,一般情况下采样器不需另外插电源, 但有些电脑输出电压比较低,此时需要外插电源。接上后电脑自动报告说找到新硬件,并自动安装驱动软件,驱动程序由系统支持,所以不需要另外安装驱动程序。


3、接上探头,探头上量程拨到1X,接到仪器的输出信号端子。

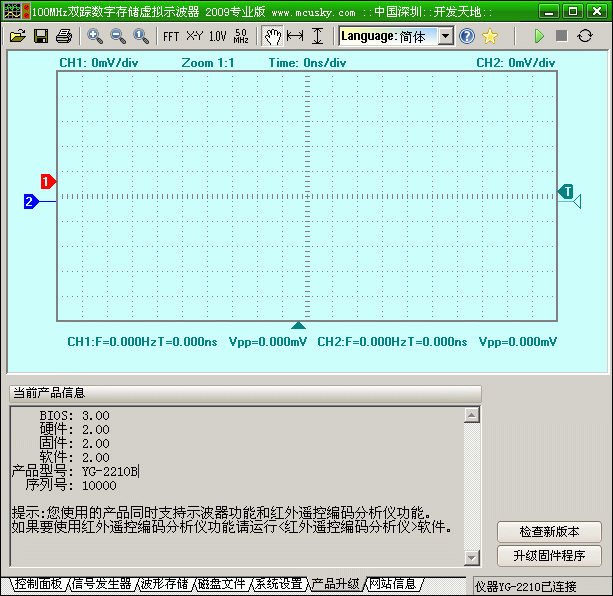

4、 双击“FastDSO.EXE”,运行软件,正常情况下可以看到以下信息。

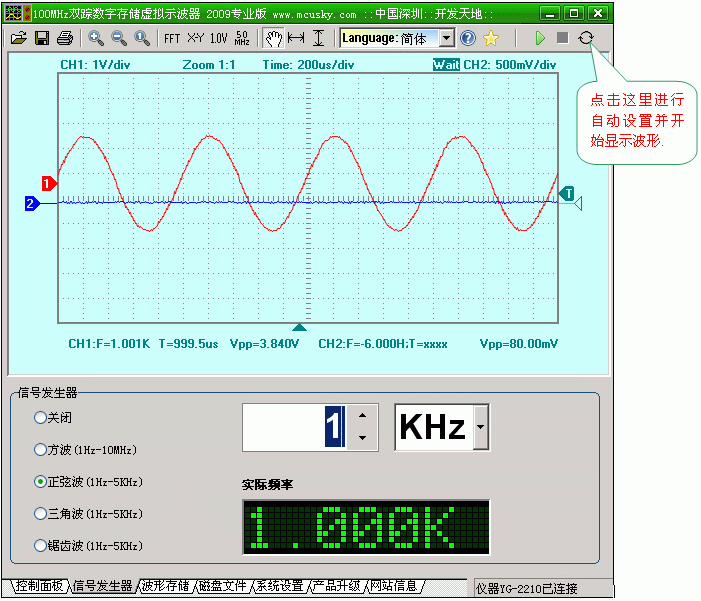

5、选择“信号发生器”,并设为1K正弦波,并点如下图所示,点击右上角“自动设置”仪器就开始自动选择合适的电压档位和时基进行工作,并显示波形。
