<增强型51实验板>隆重登场
采用优质PCB板材、优质零件、波峰焊工艺、专业清洗、经过完全测试
点击下载它的PDF原理图
点击下载样例程序压缩包 |
本站原“51实验板”推出后，由于其操作简单、学习方便，深受广大用户的好评与信赖，我们也收到了广大用户的建议及反馈，为感谢大
家对我们的支持和关心，我们将原“51实验板”进行了功能的扩充，新的“增强型51实验板”功能更强大，几乎要做的实验都能涉及到了，性
能更稳定，以前的51实验板软件程序与新板完全兼容，这样的设计思路，也使得老实验板用户能够马上适应新板的使用。
|
目前本站提供的增强型51实验板均为改进后的第二代红版实验板，修正了原来的一些硬件BUG，板面更漂亮。第一代增强型51实验板已被国内某些网站一模一样地进行了抄板，因此，他们根本不知道实验板所存在的问题，也根本无法提供实质性的售后服务与技术支持，我们也希望广大朋友在购买时擦亮自己的眼睛，选择您所需要的产品。 |
|
[板载资源] |
|
1.数码管：可以试验和仿真各种计数器、数字显示、以及用单片机做电子钟等仿真。比如计数器、秒表、电子钟等等 |
|
2.LED流水灯：可以显示P口的状态，以及试验和仿真平凡老师的教程。比如正反流水灯，交通指示等等 |
|
3.键盘：可以试验和仿真平凡老师教程的键盘有关的程序。 |
|
4.喇叭：适合做各类发声程序的仿真和试验。 |
|
5.继电器：有了它我们就可以知道怎么来做一个以弱控强的系统。 |
|
6.24C02：这个我想就不用多说了，用来做IIC通信实验，平凡老师的教程正好和这个配套。如果你试验仿真的是SST89C54一类的芯片，这个24C02就用不上了，因为SST89C54一类芯片内部已经含有24C02同样功能的单独存储空间。 |
|
7.液晶屏接口：通过液晶屏显示你想要的信息，比发光管、数码管显示更为漂亮，专业化。 |
|
8.含有RS232接口，支持串口通讯实验。 |
|
9.板上含有步进电机驱动电路，可以非常方便地接上步进电机，完成步进电机的各类实验，如电机的正、反转等等。 |
|
10.带红外接收头，可以做红外线解码实验，红外线遥控器等等，酷！！！配合SAA3010T遥控器完成遥控解码及红外遥控实验。如：按遥控器的数字键1——8，即可点亮实验板上的第一个发光管至第八个发光管。当然，你也可以通过改动程序来达到红外遥控其它资源的目的。 |
|
11.所有芯片管脚都接有外扩排针，有利于外扩更多的功能，外扩实验的功能没有限制，完全由用户决定 |
|
12.支持STC单片机ISP在线下载功能，通过串口烧写芯片，非常方便。 |
|
13.红色PCB板，彩色跳线，做工精细，看上去就是漂亮。 |
|
|
|
[硬件特点] |
|
1.采用了零插拔力的缩紧插座，所以可以方便的连接仿真器的仿真头或者插入写有程序的51芯片。 |
|
2.通过仿真头和仿真器联机之后，只要屏蔽了仿真器芯片，也可以用来做和电脑串口的联机程序试验，这样就弥补了仿真器不能做串口试验的不足! |
|
3.因为它拥有独立的电源系统，所以它还可以作为一个纯粹的试验板来使用。可以说它除了可以和仿真器配合使用之外，同时也是一个完整的试验系统,试验和仿真方面，它可以支持下面的这些常见芯片： |
|
Atmel公司 |
AT89C51、AT89C52、AT89S51、AT89S52、AT89C1051(需使用ATX051仿真头)、AT89C2051(需使用ATX051仿真头)、AT89C4051(需使用ATX051仿真头)、AT89LV52、AT89S53、AT89LS53、AT89C55、AT89LV55 |
|
Philips公司 |
P80C54、P80C58、P87C54、P87C58、P87C524、P87C528 |
|
Winbond公司 |
W78C54、W78C58、W78E54、W78E54 |
|
SST公司 |
SST89C54、SST89C58 |
|
Inter公司 |
i87C54、i87C58、i87L54、i87L58、i87C51FB、i87C51FC |
|
Temic公司 |
80C51、80C52、83C154、83C154D、89C51、87C52 |
|
Siemens公司 |
C501-1R、C501-1E、C513A-H、C503-1R、C504-2R |
|
ISSI公司 |
IS80C52、IS89C51、IS89C52 |
|
Dallas公司 |
DS83C520、DS87C520 |
|
|
[下图是增强型51实验板应用中的一些实际照片] |

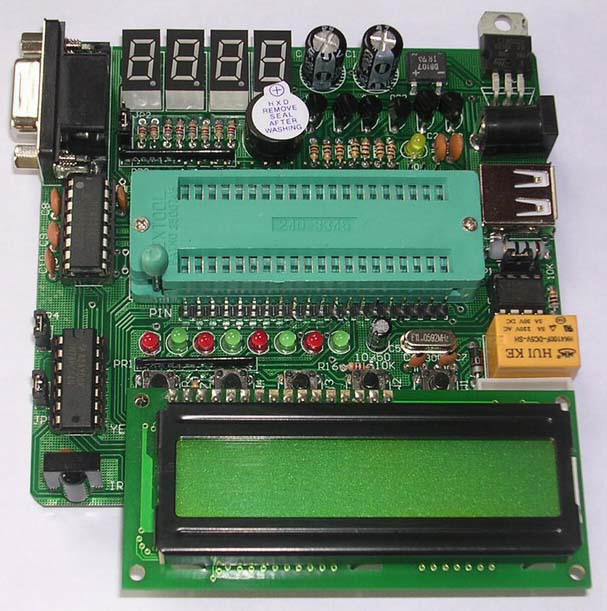

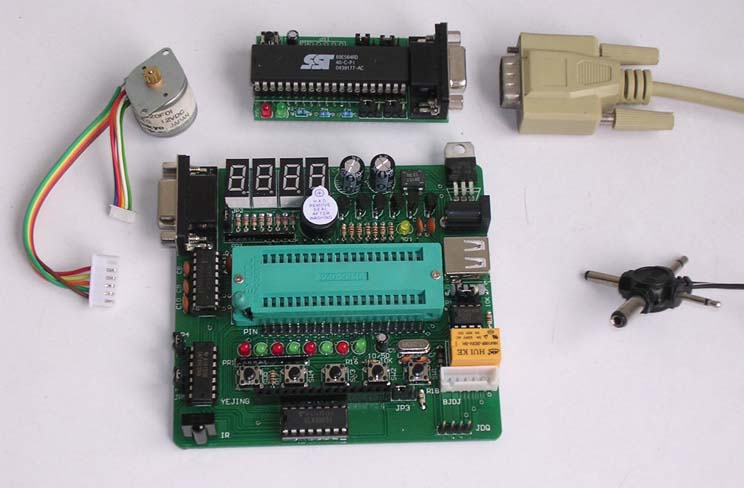

这是第一代绿色PCB板的增强型51实验板，存在着一些硬件BUG，在第二代红版中均已解决。 |
|
|
|

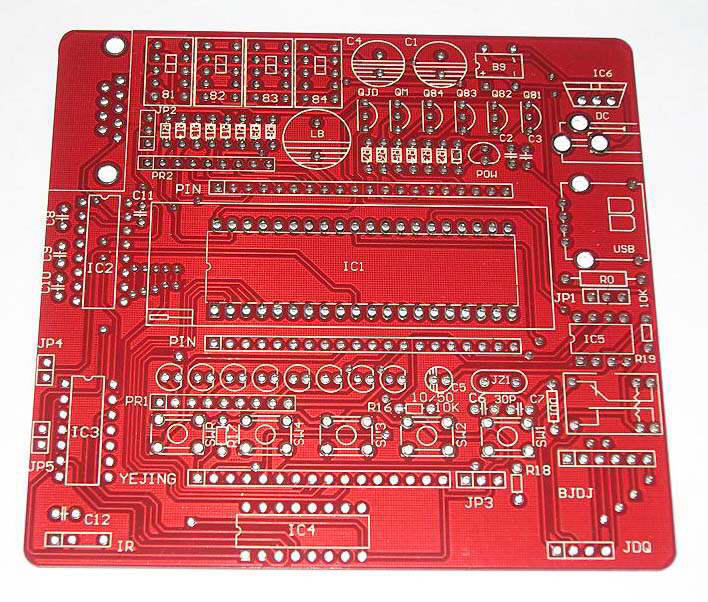

来看看PCB板吧，这块站长给它做成红色的了，布线完全一样，只是颜色不同而已。 |

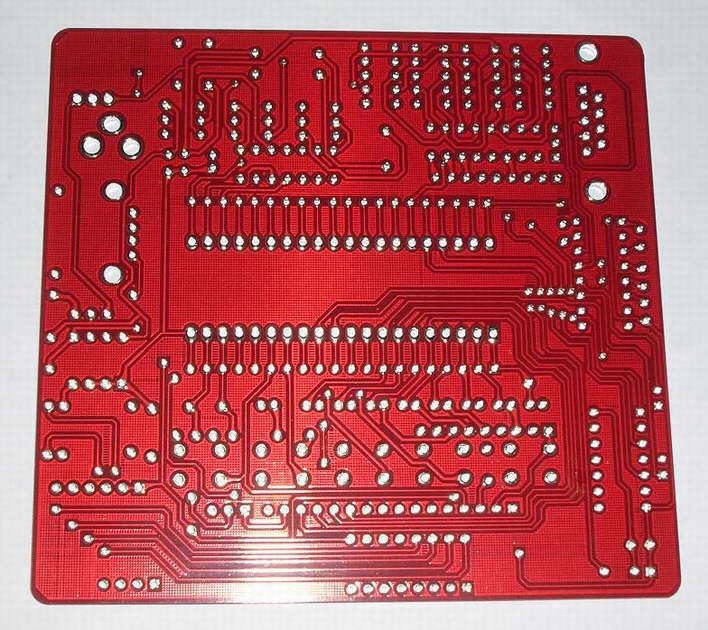

这是PCB反面照片，PCB均使用双层板，双面全部铺铜，并做泪痕补盘处理，用料上等，是一块非常漂亮的板子，如果你拿在手上肯定会爱不释手。 |
|
下面是站长自己操刀，搞一些增强型51实验板制作的全过程图片让大家看看

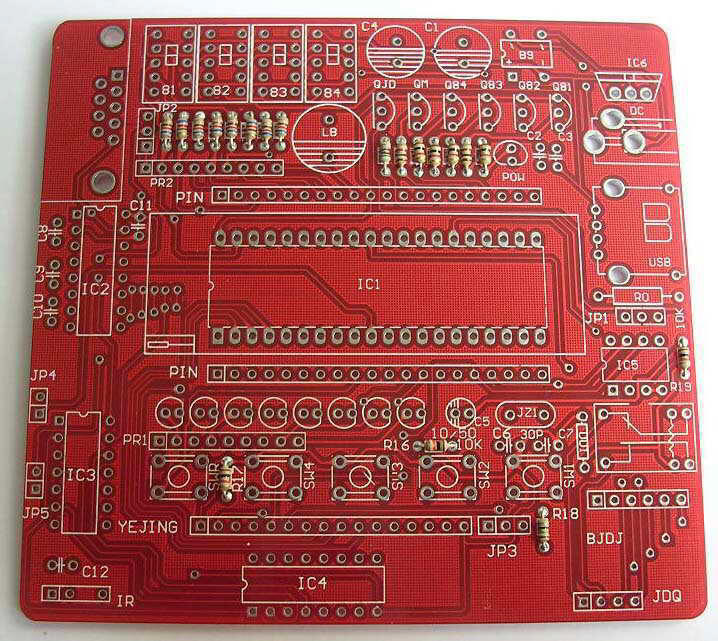

首先，按元件高度来装配，焊上所有的电阻。电阻均为1/16W。

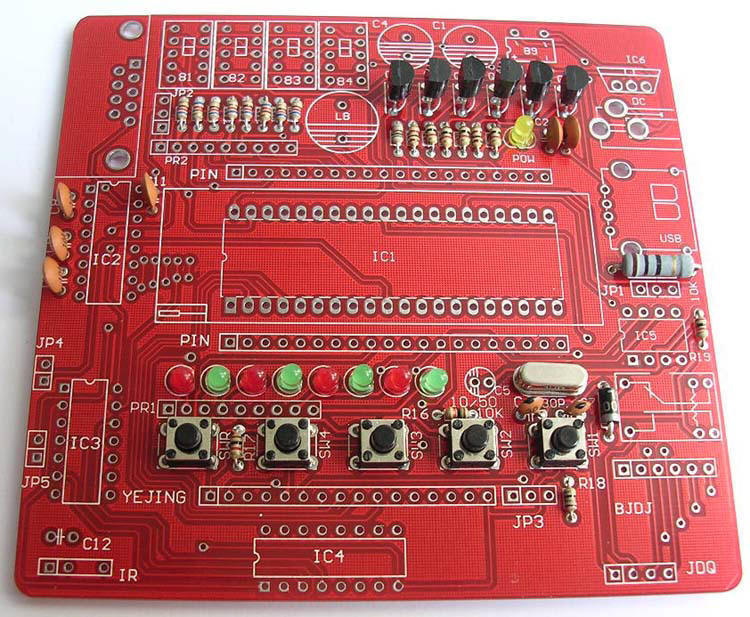

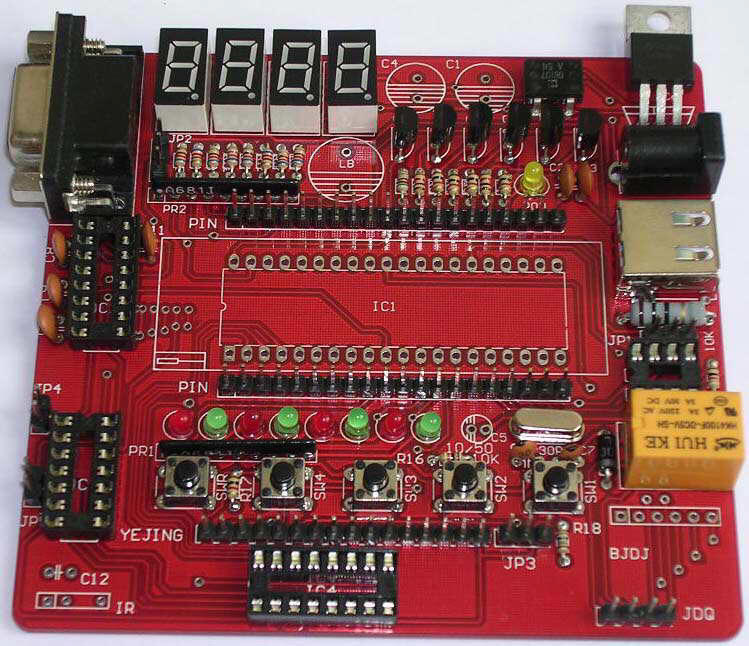

然后，焊接二极管、三极管及部分接插件。

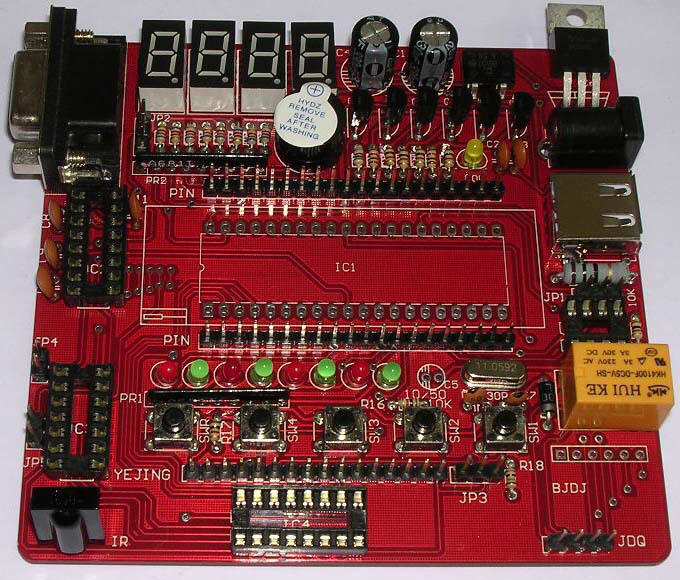

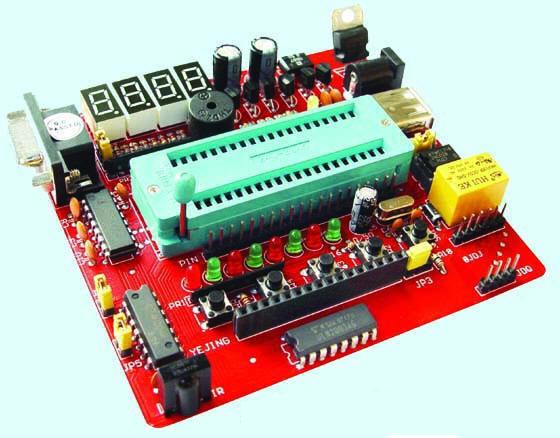

完成焊接，插上所有的IC集成电路即OK。 |
|
[硬件的特殊优化]
|
|
1.在USB取电部分加了限流电阻，采用USB口供电时，最大电流限制到500MA，有效避免“过载和短路”等给电脑USB口造成伤害。如果和仿真器联机的目标板的供电电流大于500MA请不要采用USB方式供电。 |
|
2.普通电源插座的后级接有全桥整流电路，输入的电源可以是交流或者直流，并且不分正负极均可，输入电压范围是交流8～12V，直流8～15V。不论交直流，保证在输出端可以得到稳定的5V标准电源电压。 |
|
|
|
对它的总体评价：此款目标板设计布局紧凑、组织精巧。因为采用了规范化标准设计，所以可以和书本上的标准程序以及平凡老师提供的程序完全兼容，个人认为对于单片机初学者和广大单片机爱好者来讲是非常实用的。属于单片机入门阶段的利器！ |
| |
|
例程可以驱动目标板上的流水灯、数码管、蜂鸣器、继电器、液晶屏等设备工作 |
|
可以完成的主要任务是正反流水灯、数码管正反计时、发声器振荡、继电器循环定时吸合等等的动作。注意,这个比较长的样例程序是针对于这套硬件编写的 |
|
|
|
|
|
[关于跳线，增强型51实验板上共有五个跳线,跳线的使用说明如下]
1.跳线JP1：是电源类型选择跳线：位于右位时，表示通过USB口取得电源。位于左位时，表示从普通电源口取得电源。如果是选择由仿真器供电，请将此跳线致于右位，表示通过USB口取得电源。
2.跳线JP2：是P0口上拉电阻选择跳线：位于下位时，表示连接10K上拉电阻。位于上位时，表示断开10K上拉电阻。
3.跳线JP3：液晶屏背光灯跳线开关。位于左位时，液晶屏背光灯点亮，发出绿光。位于右位时，液晶屏背光灯不亮。
4.跳线JP4、JP5：外接串口控制开关。两个都接跳线帽时，外接串口与实验板电路连通。两个拔掉跳线帽时，外接串口无效。 |
[关于键盘，最左侧标号为SWR的按纽是复位按纽，其他的是连接P口的按钮]

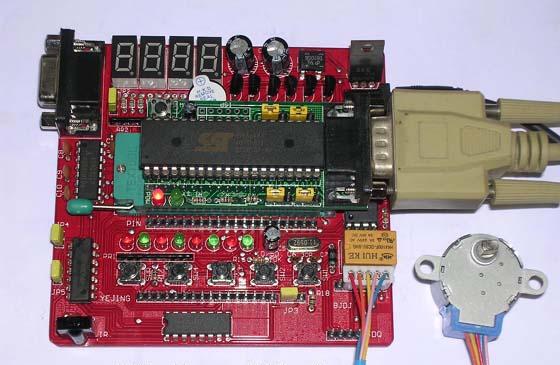

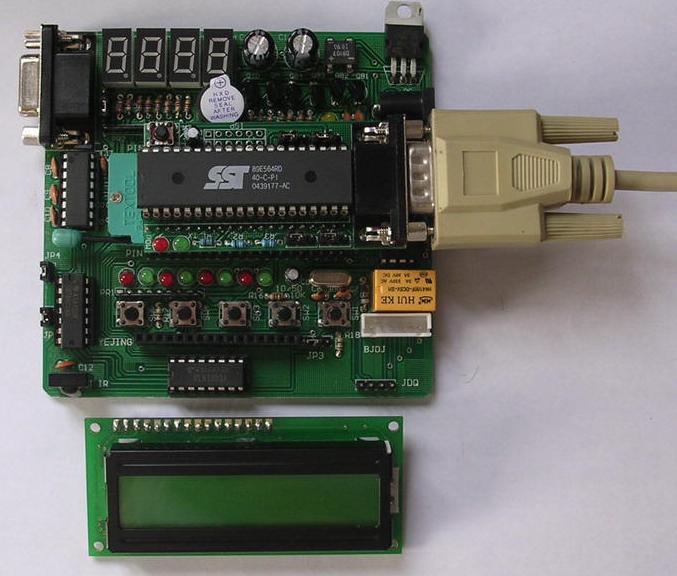

[增强型51实验板和仿真器联机使用的照片]

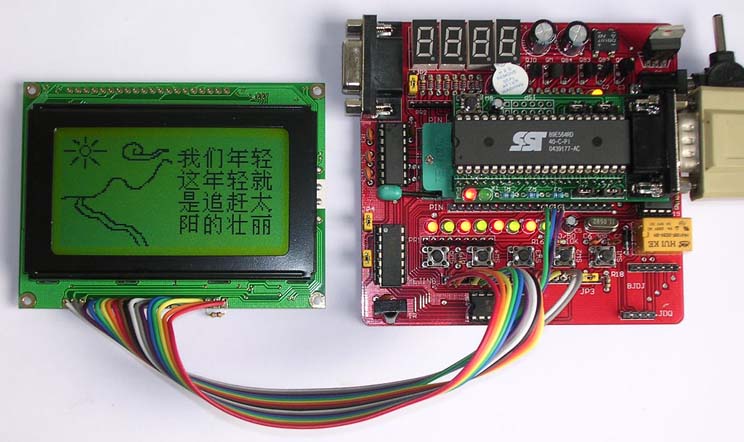

增强型实验板配合12864液晶屏完成的中文显示及图形画面显示实验照片，从图中可以看出实验板的灵活性，外接元件非常方便，任你接驳。

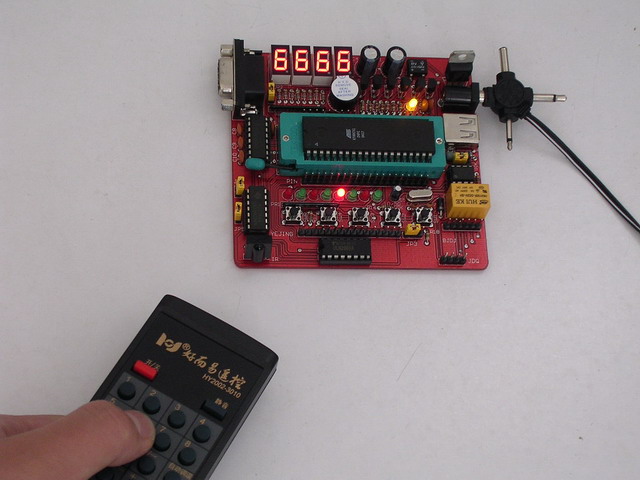

这是增强型51实验板做红外遥控解码实验
准备实验前的增强型51实验板、仿真器和步进电机
上面是增强型51实验板接驳另一款步进电机时的演示图片，上图中的步进电机为减速电机，步进角度小，转动精度更高。步进电机与增强型51实验板的接口图，一共五根线，留出一个引脚，因为步进电机中的5根线中有一根为公共端，但有些步进电机还是使用6根线的，因为无论是哪种，都可以与增强型51实验板的步进电机接口进行连接。
全部连接后的照片

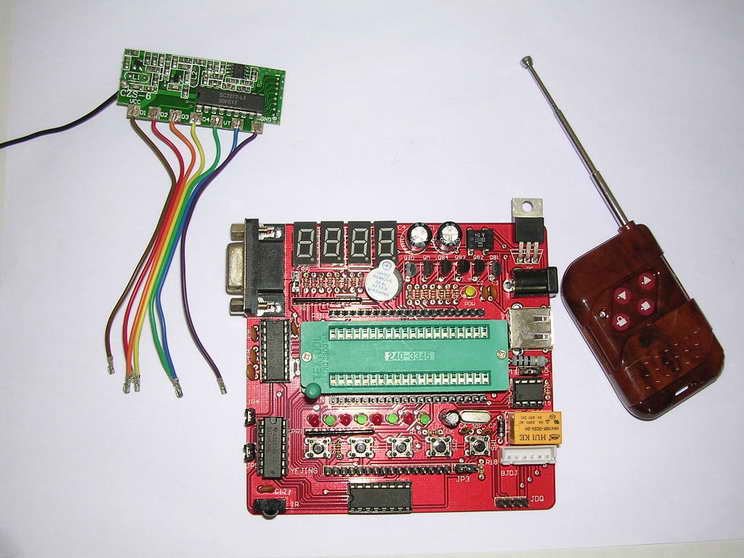

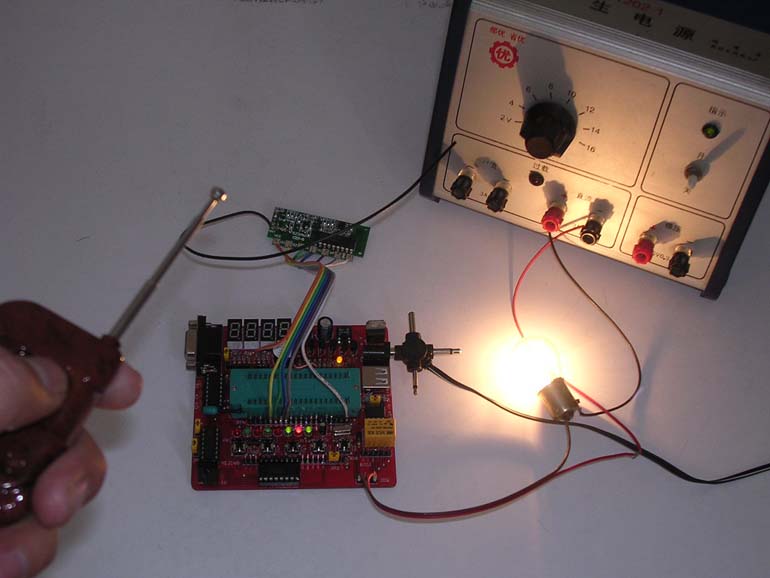

增强型51实验板通过无线遥控收发模块来控制灯泡的实验酷照
|
