[系统介绍]
51NET以太网开发板（豪华版）
是一个具有10Mbps以太网接口和RS232串行接口的51系列单片机的嵌入式开发学习板，是本站继51NET以太网开发板又一全新力作，我们根据市场需求及众多硬件工程师的建议与要求，精心设计了此款51NET以太网开发板（豪华版）。它采用WINBOND公司生产的W78E58B微控制器为核心处理器，包括TCP/IP协议栈和相应的应用程序。实现了ARP、ICMP、TCP、UDP协议，可应用于HTTP
Web服务器、Mail客户机、网络协议转换(如Ethernet－RS232接口转换、Ethernet－SPI接口转换等)、基于Internet的远程控制、基于Internet的远程数据采集等嵌入式网络应用。

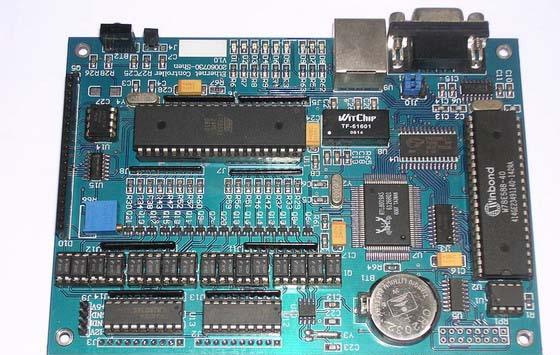

51以太网开发板正面视图。

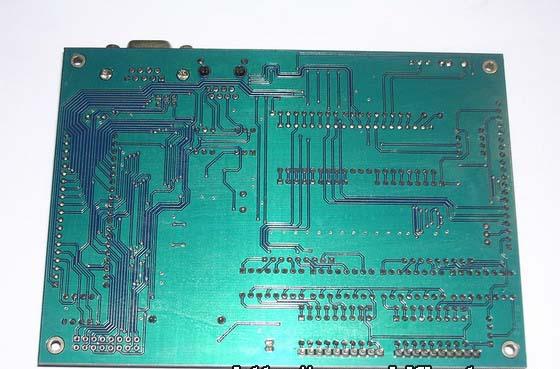

51以太网开发板背面视图。

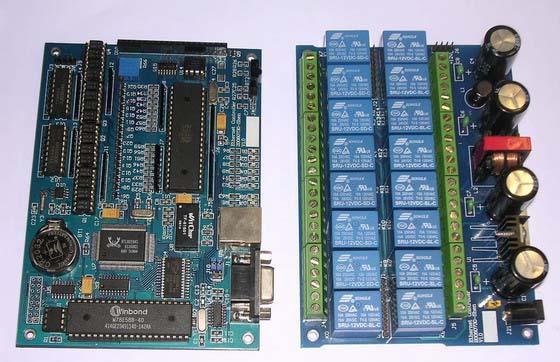

与老产品51NET以太网开发板相比，新的豪华版开发板上的资源丰富不少，板子本身可以完成以太网通讯的同时，还可以利用以太网板上的资源来实时监控通讯情况，也是我们设计该板时为广大工程师方便开发考虑到的问题，您可以通过数码管显示数字，蜂鸣器鸣音，继电器吸合来更直观地给开发者讯息，在保持原有的产品优点基础上，我们又新增了16路继电器光电隔离驱动电路，16路继电器，I2C串行总线EEPROM 24C02，128X64图形液晶接口,红外接收头接口,串行时钟芯片DS1302，
温度传感器DS18B20接口，双CPU通信控制方案：解决了51硬件端口资源紧张的问题，使各功能得以充分发挥，提高了性价比。

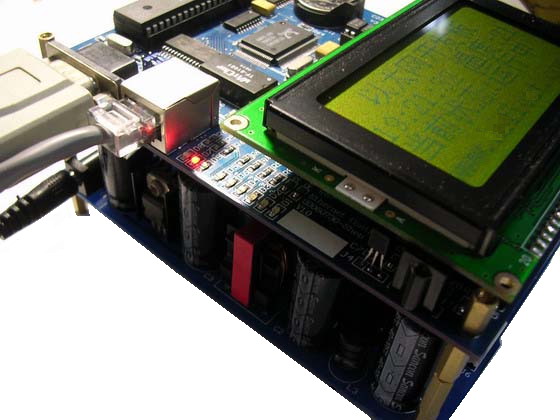

接口齐全，从左至右为：电源口，RJ45 10M以太网接口，RS232串口。
网络通讯核心芯片选用RealTek的RTL8019AS芯片。
2．系统说明
●
CPU采用W78E58BP-40，工作频率可达到40MHz，完全满足运行多种网络协议的要求；也可根据需要将CPU替换为其它8052兼容微控制器；控制部分CPU采用AT89S51芯片，采用双CPU，双核设计，解决了单片机端口资源紧缺的问题。
● HM62256 32Kx8 CMOS静态RAM
● X5045 上电复位、可编程看门狗定时器、4Kb SPI EEPROM
● 多组LED用来指示系统运行情况
● 系统扩展标准RJ45以太网接口，3针串行RS232接口，1组可供用户自由扩展的系统资源接口
● 输入电压范围为7-30VDC
● 支持在系统编程，方便二次开发
● 支持各种通用的8052兼容编译器，如Keil C等
● TCP/IP协议栈、独立RTOS和应用软件支持
3．主要应用领域
● 智能仪器、仪表
● 远程控制
● 嵌入式以太网接入
● 嵌入式网络开发、实验
4．用户光盘上提供的源代码及资料
● ARP、ICMP、TCP、UDP协议，ARP中实现了缓存，发包电路实现了缓存，上位机可以ping这块板子，下位机也可以ping上位机(通过上位机小程序，连串口)，可以用tcp进行数据传送
● 配套的上位机软件
● 双CPU之间的通信协议
● 详细使用说明文档
● 电路原理图
● 所有芯片data sheet
|
