遥控器静态电流检测仪

-适用于红外遥控器自动测试机-

自主知识产权 独创超强加密技术 违者必究

[产品图片]

　

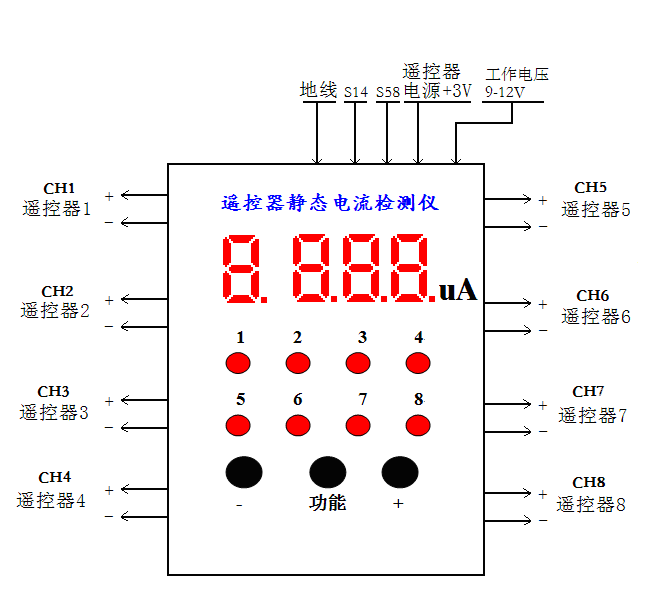

[面板图]



[特点]
    1、1位数码管显示功能，3位数码管显示电流值。
    2、8个LED分别显示8路静态电流状态。
    3、三个按键用于功能设置。
    4、一个蜂鸣器用于提示。
    5、设定参数有掉电保存。
    6、无可调电阻，采用智能标定方法校准仪器。
    7、误差+/- 0.2%，分辨率：0.1uA

[功能说明]
1、 开机直接进入检测模式，显示，“1”表示第1路，“0.0”第1路电流值。按“+”“-”键可以查看其它几路的电流值。
    A、 在检测模式中，当某一路或几路电流超出上、下设定值，对应的LED会点亮，同时蜂鸣器会“嘀。。。嘀。。。”报警。
    B、 电流超出量程（99.9uA）显示“HHH”。
2、 按“功能”键进入电流下限设置，显示，按“+”“-”键可以调整设定值。调到表示关闭电流下限检测，一般情况下建议关闭下限检测。
3、 再按“功能”键进入电流上限设置，显示，按“+”“-”键可以调整设定值。调整到表示关闭电流上限检测。
4、 再按“功能”键进入标定0点功能，显示并闪动，标定前，先断开8路负载，使8路输出电流为0，然后同时按下“-”和“+”并保持2秒钟，仪器开始标定。
    A、 如果成功，应相的指示灯点亮，蜂鸣器长鸣一声。
    B、 如果没有一路成功标定，蜂鸣器发报警声“嘀，嘀。。。”。
    C、 没有标定成功的保留原先的标定值。
5、 再按“功能”键进入标定95.0uA点功能，显示并闪动，标定前，先制作1-8个电阻负载，接在1-8路输出上，使每路输出电流为95.0uA，然后同时按下“-”和“+”并保持2秒钟，仪器开始标定。
    A、 如果成功，应相的指示灯点亮，蜂鸣器长鸣一声。
    B、 如果没有一路成功标定，蜂鸣器发报警声“嘀，嘀。。。”。
    C、 没有标定成功的保留原先的标定值。
    D、 一次可以标定1路或者同时标定几路，比如：在CH1上接负载，按下“-”和“+”并保持2秒钟，仪器标定完CH1，然后把负载接到CH2，按下“-”和“+”并保持2秒钟，仪器标定完CH2，。。。。。。
    E、要产生95.0uA，在3.0V供电电压的情况下，需要接31.6K的电阻负载，可以用微调电阻来实现并产生精确的电流。
6、再按“功能”键退出设置模式，进入检测模式。
7、20秒钟无任何按键则自动退出设置模式，并保存设置，进入检测模式。
接线说明：

　

名称	功能说明
地线	地线
S14	启动CH1-CH4检测信号线，高电平(20-200ms)有效，每次检测过程需要400ms。
S58	启动CH5-CH8检测信号线，高电平(20-200ms)有效，每次检测过程需要400ms。
遥控器电源+3V	提供给8路输出的电源，主机需提供稳定电压，并有短路保护功能，本板无短路保护功能。
工作电压9-12V	本板的工作电源，请使用稳压电源。
CH1-CH8	8路电源输出给遥控器，注意正负极性。

[工作流程]
1、 当主机开始测试1-4号遥控器前，先进行静态电流测试，方法是主机先提供遥控器3V电源， 经过一段时间（比如0.5秒）延时，等到遥控器稳定进入待机后，主机通过“控制信号：S14”发一个20-200ms的高电平信号，检测仪开始检测CH1-CH4路遥控器的静态电流，经过400ms后完成检测并报告检测结果，之后主机就可以开始对码测试了。
检测“5-8”路遥控器过程一样。
2、时序图：
