红外遥控编码分析仪

 YG-920 V13.0

始于1997  业界权威

用心设计 品质非凡



 红外遥控编码分析仪2020-专业版 使用手册(简体中文)



 IR Remote Control Code Analyzer 2020 - professional user's guide

 100MHz双踪数字存储虚拟示波器 & 红外遥控编码分析仪 2合1

 下载PC软件download     下载安卓版APP

合作伙伴】

互联网应用、手机遥控、智能家居 酷控http://www.kookong.com , 艾果智能http://www.aicotech.com ,杭州德澜科技http://www.idelan.cn 上海霹墨信息科技有限公司
设备制造商 众力祺、德斯泰、星嘉
遥控器制造商 深圳:爱美家、瑞摩特、川祺盛、申议、爱仕达、创荣发、 赛霸电子、田泽华电子、愉新电子、飞跃通电子、东科电子、兴邦达、通汇、通汇顺、高品电子、比亚迪、TCL、康佳、南北顺电子......
台湾:台北金永成科技、艾法科技、捷泰电子
东莞:同人数码、恒湧电子厂、GMP、正一电子厂、政毫电子、那斯诺司电子、雅士电子福摩斯托......
惠州:东渡电子、仁昌电子、有元电子、东嵘电子
中山:圣马丁电子、上铠精密电子、杰士美电子、新毫企业......
广州:众之望、众合、威的、科朗......
天长:兴业科工贸、华宇电子、
天柱电子、都德利电子、爱迪电子、天飞电子、宏科电子、恒盛电子、友谊电子、安徹言信、博创电子、金鹰电子、正飞电子、金宁电子、安信达电子、虎威电子、天富电子、美德电子、银祥电子、忠诚注塑配件部、中意电子 、美通电子、先达电子、洲龙兴电子......
其它:湖南众华电子、重庆庆佳电子、无锡威达、厦门哈隆电子苏州本控、宁乙电器、 环誉电子、骏升、苏州合力电子、杭一电器、东胜电子、索隆电子、苏州群达、欧密格......
IC原厂、代理商 士兰、华晶、华心微、中微爱芯、普诚、通泰、十速、麦肯、中颖、瑞萨电子、菉华半导体、大联大、品佳、沛诚电子......
遥控器方案提供商 隆芯、科视连、易恒兴、浩博高、明芯微、智创科技、广州安广(安多)、西贝电子 、迈科、中基......
国外客户 英国芯片制造商CSR、GMP International Limited、 BG APPLIANCES PVT.LTD. 、4MOD Technology、SEOBY ELECTRONICS CO., LTD、JYE TAI PRECISION INDUSTRIAL (M) SDN. BHD.、VEKTRONIX (Pty) Ltd.、 Digience Co.,Ltd
 还有众多国外客户未能一一列出,拥有红外遥控编码分析仪,您将和行业用户共享成熟资源。



相关连接 】
  《红外遥控编码分析仪2009-专业版》发布致辞

著作权证书
  支持遥控器格式列表
  显示格式分析及标注信息例图
  显示解码信息例图
  显示模拟波例图
  显示错误电平例图
  生成参考波形例图

模拟按键例图
  进行量产测试例图
  历史版本-2008专业版
  历史版本-V6.0专业版

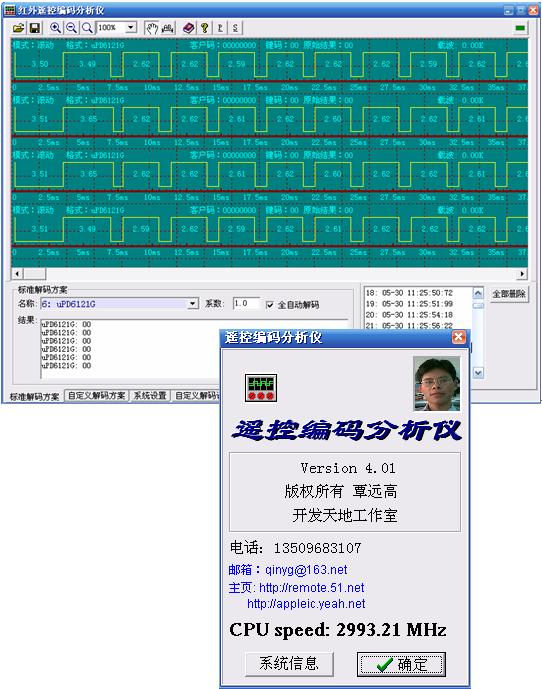

  历史版本-V4.01

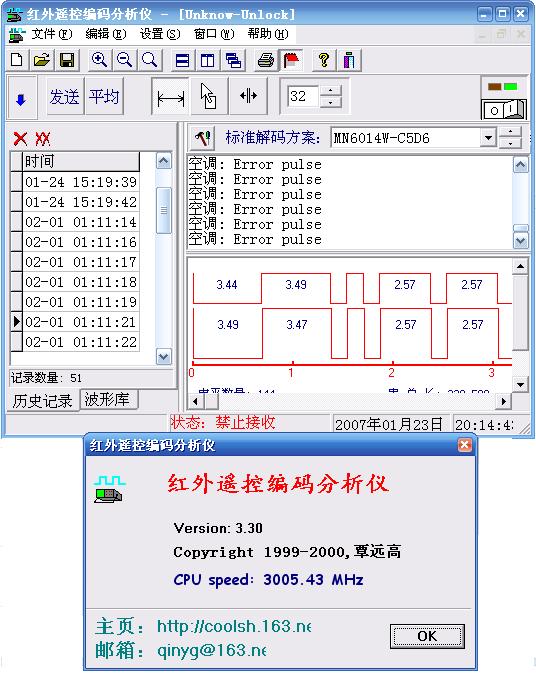

历史版本-V3.3



【仪器组成】
仪器名称:红外遥控编码分析仪

配套软件1:红外遥控管理系统2020-专业版

配套软件2:红外遥控编码分析仪2020-专业版

配套软件3:遥控器量产测试仪 专业版 V2.0

配套软件4:红外遥控编码分析仪-Android版

采样设备:标配 YG-920 V13.0(USB2.0接口)

其它配件:USB通信线,软件光盘



更新记录 】

最后更新日期:2019-06-23



<红外遥控编码分析仪2020-专业版>最近更新记录



软件特点 】
  在电脑上清晰稳定地显示信号完整波形,这是很多示波器达不到的。
  可测试脉冲宽度、码串长度、数据位数、引导码、客户码、数据码、重复码等。
  支持一键多码的解码。
  支持用户自定义解码方法。
  自动保存历史记录。
  四通道显示波形,方便波形对比,每个通道支持2种工作模式。
  支持200种普通遥控器编码格式 (几千种电器型号)。
  支持260多种空调遥控器编码(几千种电器型号)。
  WINDOWS编程,界面友好、漂亮,您可以设定自己喜爱的界面。---2009版的界面更加豪华精美
  各通道可以选择动画更新波形,有滚动式、刷新式、由远到近式等。---2009版新增
  波形数据保存、查阅、共享。
  波形放大、平均值显示。
  可以以发射信号相位或接收头输出的信号相位显示波形,注意这两个信号是反相的。
  波形拖动功能,如从示波窗把波形拖到收藏夹保存。
  测量任意两点的时间。
  大字符显示测试结果、载波频率,可用于量产测试。
  对已知编码做详细分析,包括客户码划分,键码划分,每位数据的划分方式等非常请细。支持脉冲间隔调制、双相调制、高低电平调制等方式。---2009版新增
  查看格式解码信息,包括位时间定义、载波频率、位数、调制方式、位顺序、参考波形等。---2009版新增

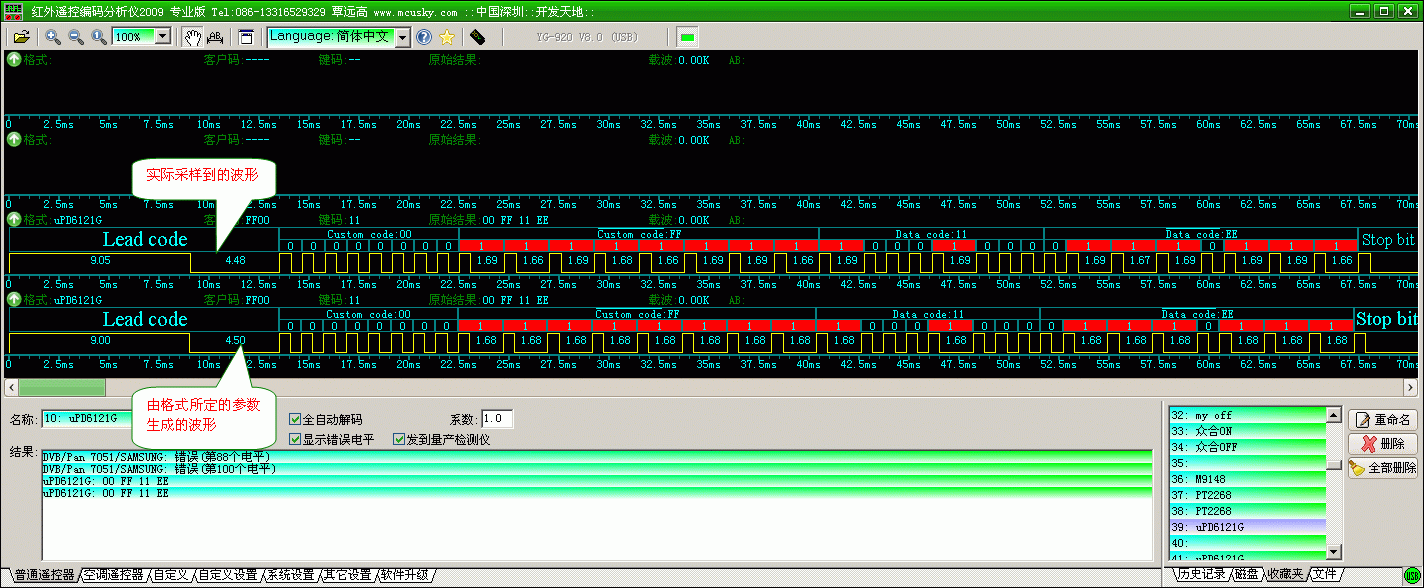

  生成参考波形,根据当前通道格式定义和时间以及当前结果生成一个参考波形。---2009版新增
  显示模拟载波。---2009版新增

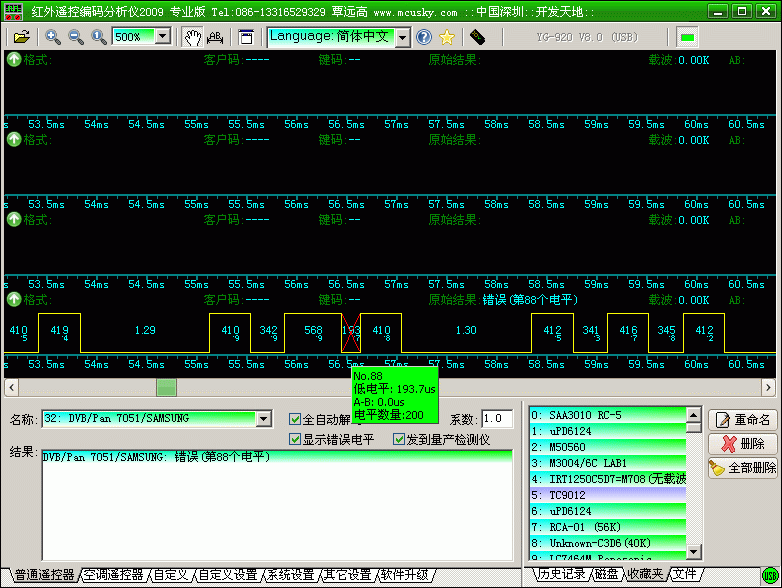

  错误电平标示,当解码出错时,波形上可标出出错的位置。---2009版新增
  可以选择10进制或16进制显示结果。---2009版新增

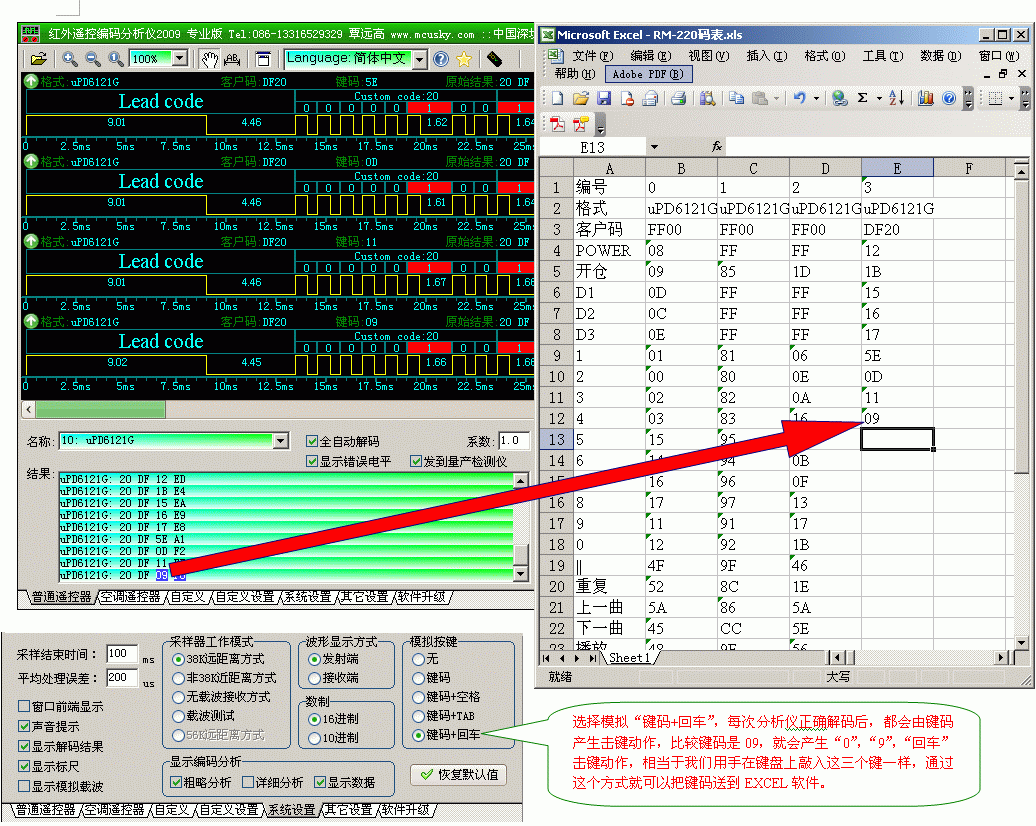

  模拟键盘击键动作,通过这个功能可以把结果自动输入到其它软件中,如WORD,EXCEL等,就象在键上敲入一样。---2009版新增
  2015版后PC软件全面支持简体中文、繁体中文、英文 的Win98、WinMe、WinNT、Win2K、WinXP、Win2003、Vista、Windows 7、Windows8操作系统。
  支持中英语音读键码、读载波。
  配合《遥控器量产检测仪 专业版V2.0》,可用于生产线批量检测遥控器。
  2019年推出安卓版APP,支持YG-920 V13.0  OTG连接。


采样设备特点 】
  YG-920 V13.0 支持在线升级固件程序,
  YG-920 V13.0 采样器采用32位处理器,100MHz主频,高精度测量,0.1微秒级分辨率。
  YG-920 V13.0 支持红外发射功能。
  USB2.0接口,快速传输数据,提高批量测试速度。
  支持最长8秒采样时间,最长1024位的遥控指令,确保能正确接收所有彩电、VCD、DVB、空调等遥控器指令。

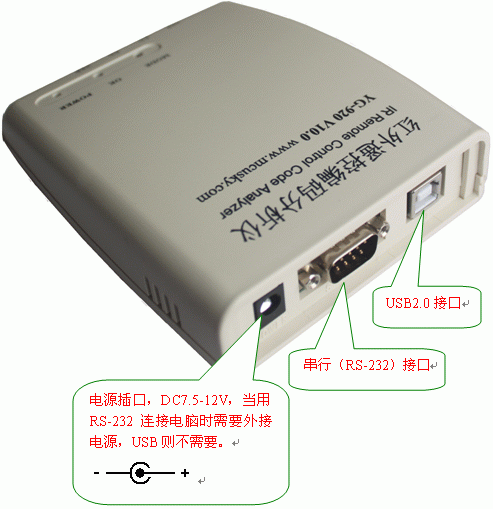

  同时保留RS-232接口,兼容早期电脑。
  直接接收遥控器发出的信号,不必拆开遥控器。
  支持38K载波、56K载波非38K载波、无载波红外遥控信号。
  支持载波频率测试。
  支持信号强度测试。
  双红外管接收。


【应用领域】

  红外遥控器方案开发商,用于开发、测试、收集码库。
  红外遥控器生产厂家,量产检测、品检、工程。
  红外遥控器IC供应商。
  智能家居开发商,开发红外遥控器终端。
  用于开发Android,iPhone手机遥控器,手机万能遥控器蓝牙(WIFI)转红外万能遥控器。
  家电开发、玩具开发。
  家电维修。
  遥控器销售行业。
  可用于测试RF遥控信号(如PT2262),测试串口信号等(注:需要改装连线)。

新旧采样设备对比 】

对比项目 YG-920 V13.0 YG-920 V12.0 YG-920 V8.0/V10.0 以往产品
在线升级
发射
测试信号强度
处理器 32位,100MHz主频 32位,100MHz主频 32位,100MHz主频 8位,外频22MHz, 内4MHz
分辨率 0.1uS 0.1uS 0.1uS 1uS
USB接口 真正USB2.0 真正USB2.0 真正USB2.0 USB转串口方式
最长接收指令位数 1024 1024 1024 512
最长采样时间 8秒 8秒 8秒 4秒
集成度

红外遥控编码分析仪-著作权证书】(点击放大)

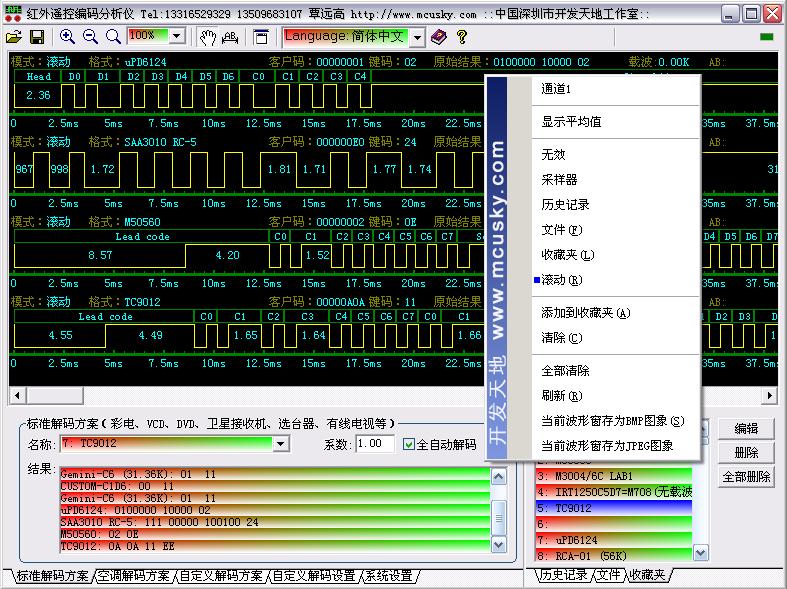

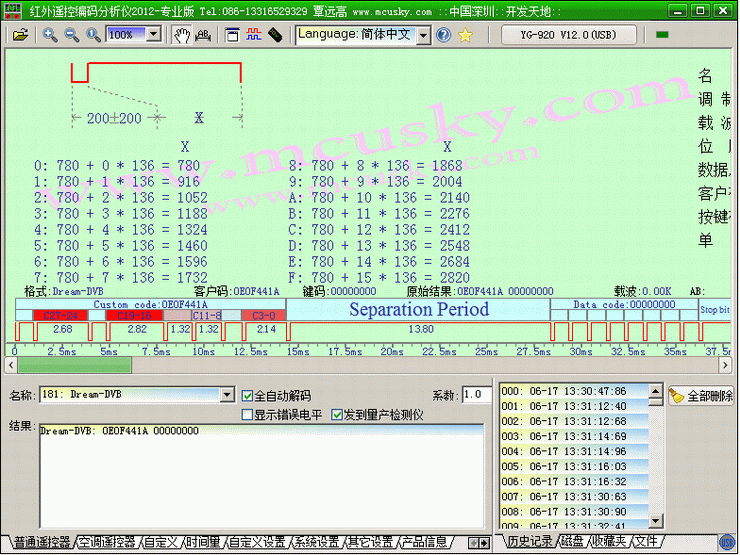

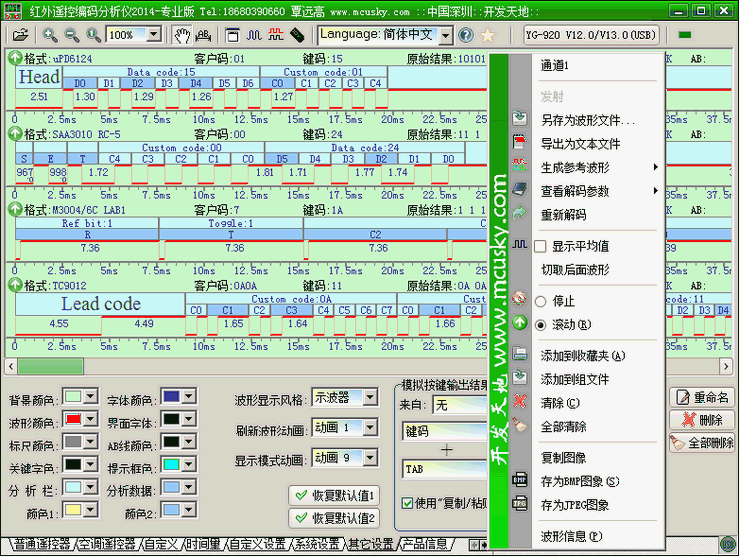

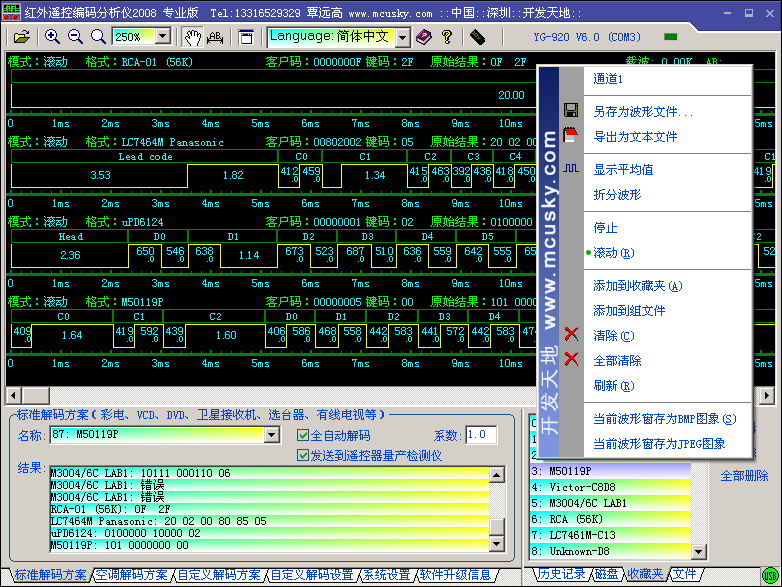

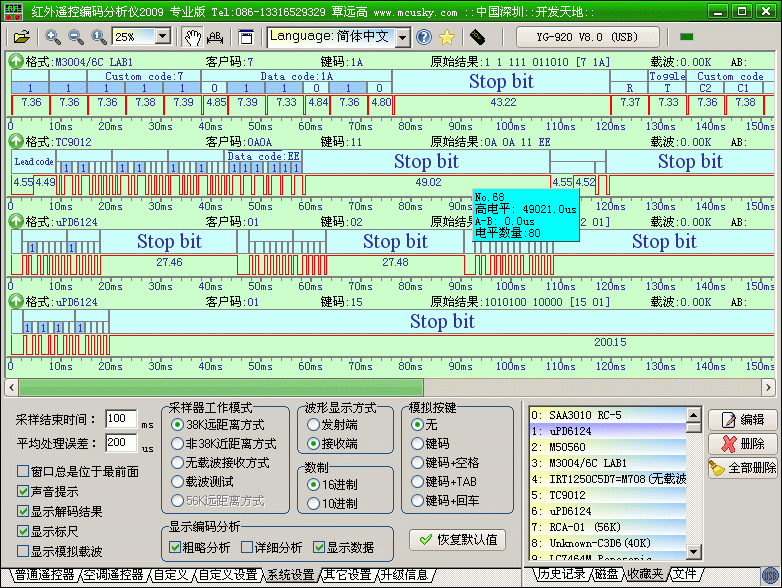

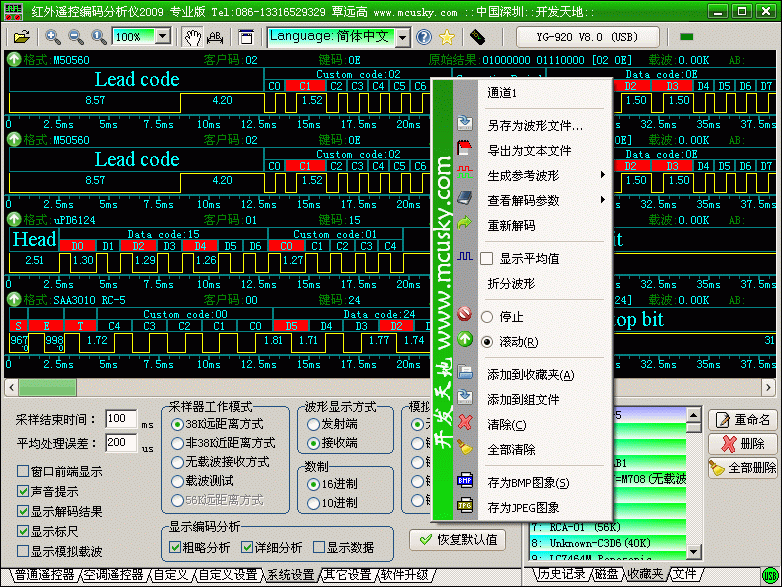

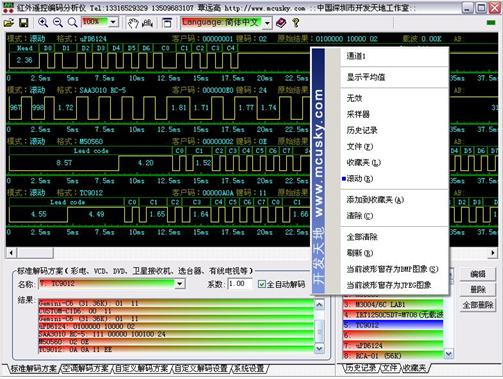

红外遥控编码分析仪2016-专业版---软件界面 】

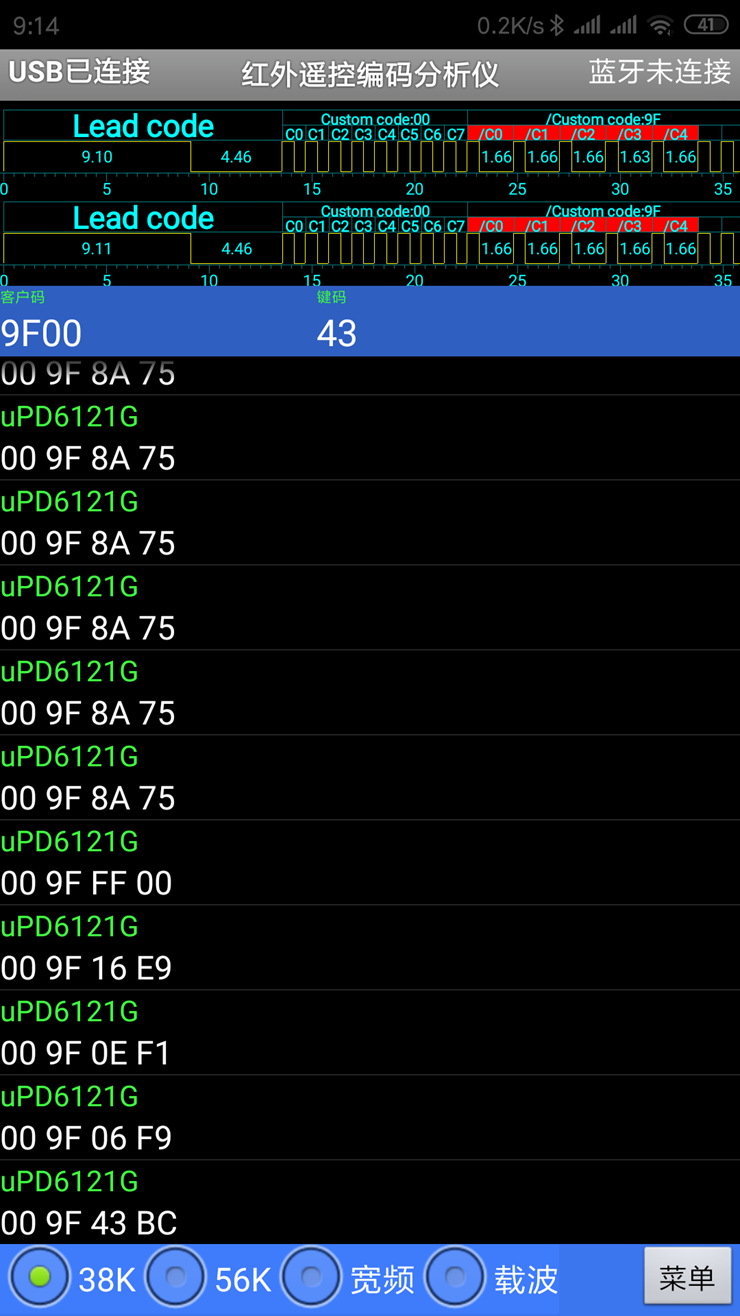

安卓APP,支持YG-920 V13.0,OTG连接

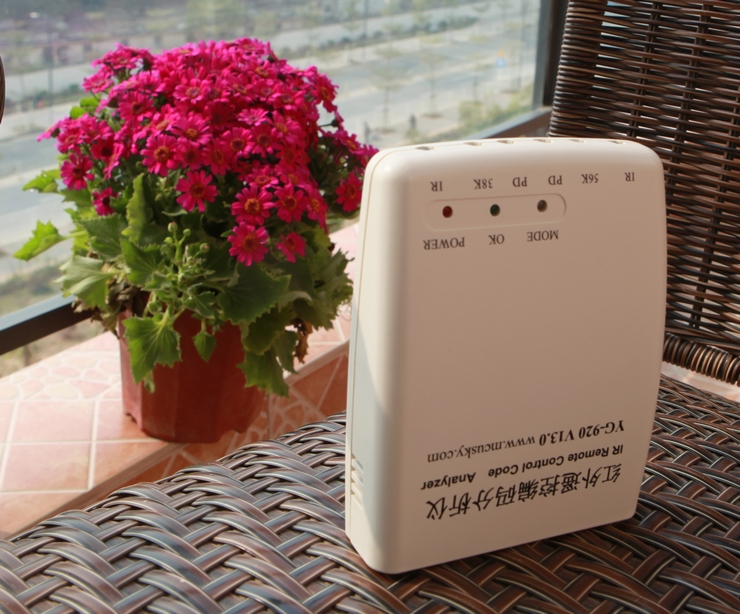

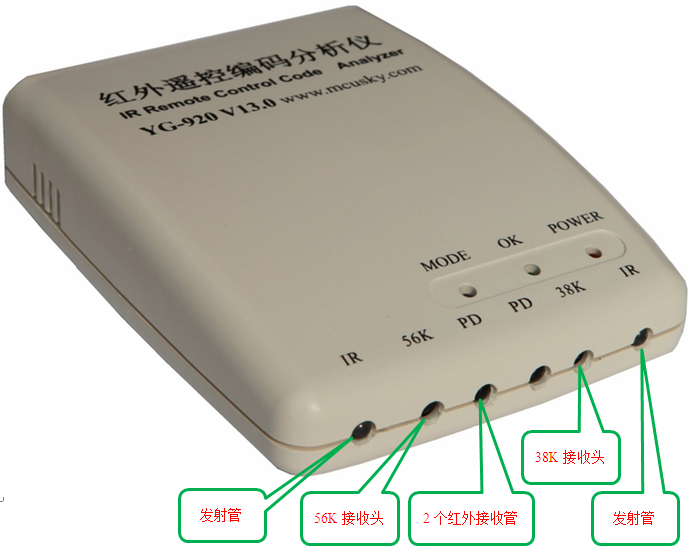

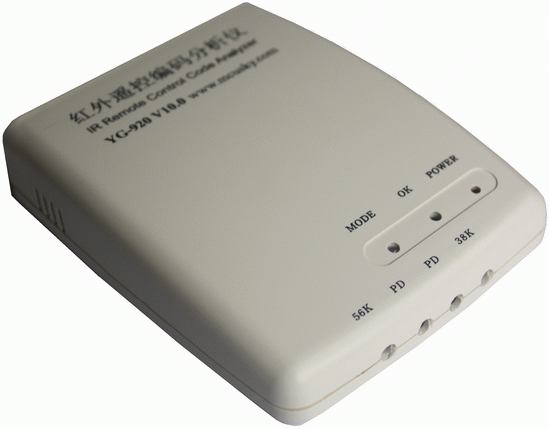

标配 采样设备 YG-920 V13.0】

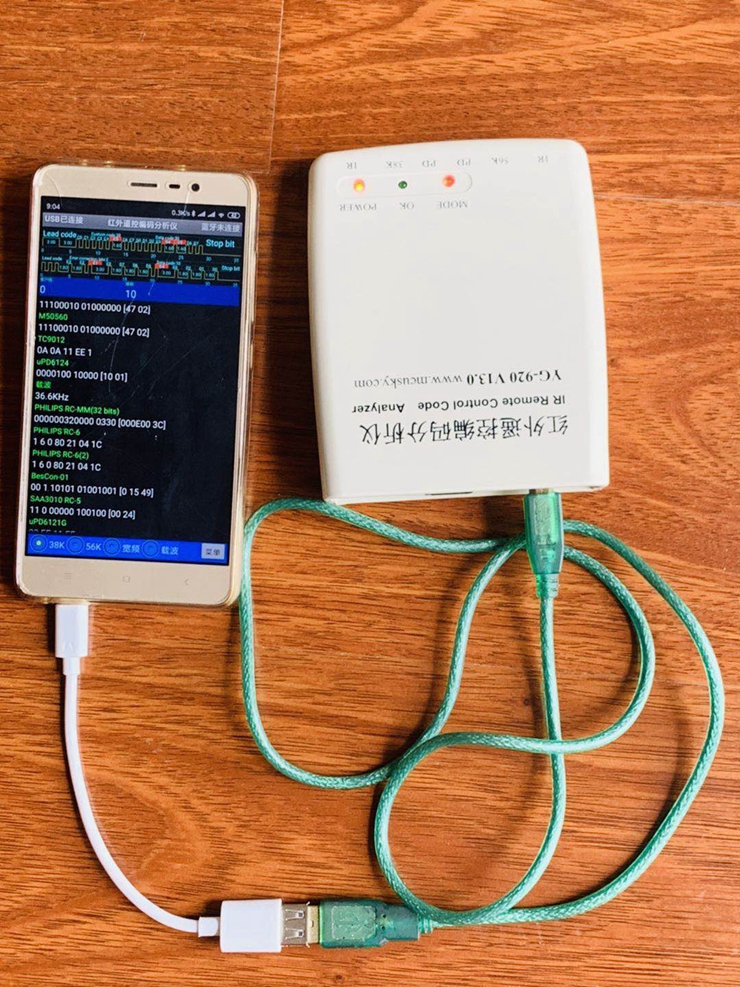

安卓手机OTG连接

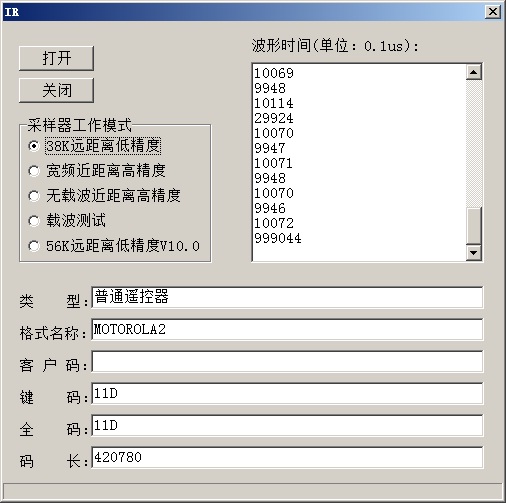

【有二次开发接口,提供参考源代码】

    用户可通过该接口接收解码结果以及波形数据,以便收集编码建立自己的数据库,甚至自己开发测试界面等。

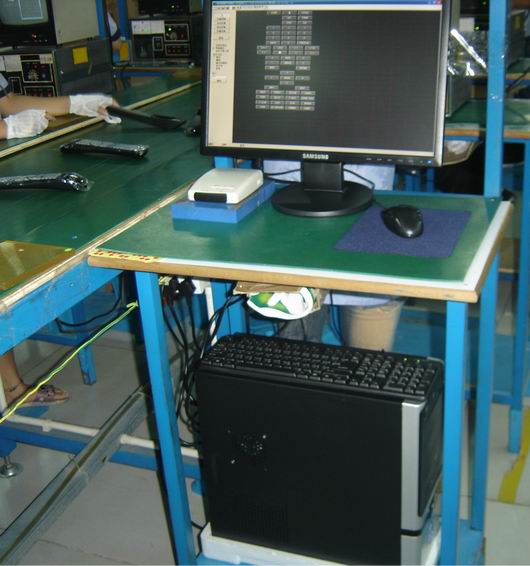

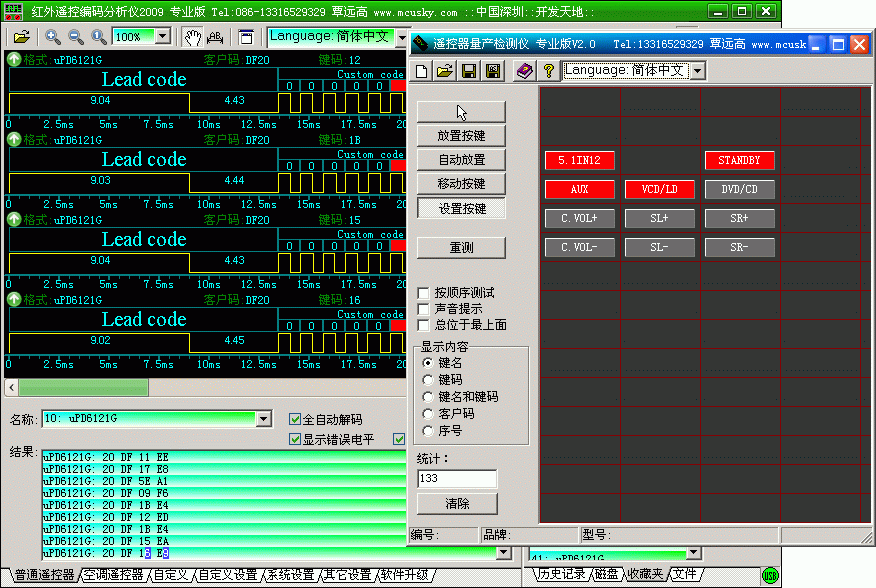

用于生产线批量检测 】
