特点：

可解出目前常用的20种红外遥控器的编码格式，如下表。
全自动识别编码格式，不必预选格式，快速反应。
采用高速单片机、高可靠性、高速高精度解码。
8位高亮数码管显示。
BEEP声提示。
比对测试。
电脑接口，在电脑上显示波形，使用“红外遥控编码分析仪”软件。
220V输入电压，随身携带，独立使用，使用简便，广泛应用于生产线上遥控器测试。
应用：该读码器适用于研发机构、家电厂家、遥控器厂家、生产线、质检、维修等。
可解编码类型：
| 1、uPD6121 |
11、MITC8D8 |
| 2、TC9012 |
12、M50560 |
| 3、SAA3010 |
13、MN6014C5D6 |
| 4、LC7461 |
14、MN6014C6D6 |
| 5、M3004 |
15、uPD6124(SONY) |
| 6、M50462 |
16、uPD6124-D7C8(SONY) |
| 7、TC9148 |
17、uPD6124-D7C13(SONY) |
| 8、PT2268 |
18、M50119 |
| 9、LC7464 |
19、SHARP |
| 10、JVC |
20、CUSTOM6BIT |

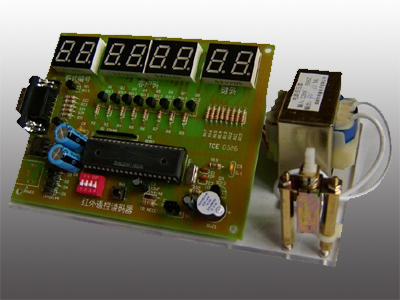

实物照片
硬件构成：MCU、8位数码管、连接电脑串行接口、蜂鸣器、4位拨动开关、一只多功能按键、变压器、电源开关、电源线。
使用方法:
插上电源，打开电源开关，检测仪进入工作状态，共有四种工作模式，“普通模式”、“录入模式”和“比对测试模式”，另外有一个独立的“联机模式”。
普通模式：拨动开关全部置成OFF为“普通模式”,在普通模式下可以测遥控器的客户码、键码以及所属格式编号，右边两位数码管显示键码，中间四位数码管显示客户码，左边两位数码管显示格式编号，自动识别遥控器编码，每次正确解码均有短BEEP声提示。
录入模式：“"录入模式"是为配合"比对测试模式"而工作的，在一批遥控器批量比对测试之前，必需在"录入模式"中完整录入一只"好的遥控器"的按键数据，用于比对测试，只有拨动开关第2位为ON时进入"录入模式"，右边两位数码管显示键码，中间四位数码管显示客户码，左边两位数码管显示已录入的按键数量（最多可录入99只按键，所以一支遥控器的按键不能超过99只），使用时按一下遥控器，数码管显示按键数据，按一下检测仪上的多功能按键进行确认，数据被保存，已录入按键数量加1，返复操作直到所有按键已被录入，就可以进入"比对测试模式"，按住多功能键2秒钟可全部清除已录入的按键数据。所录入的数据掉电后可以继续使用。
比对测试模式：比对测试是为批量测试遥控器而设计的，为测试工人提供了一种高效准确的傻瓜式测试方法，只有拨动开关第1位为ON时进入"比对测试模式"，测试按键顺序必按录入时的顺序测试，否则报告错误，右边两位数码管显示录入时按键序号，当解码错误显示"Er"并且短BEEP声+长BEEP声报警，左边六位数码管显示格式名称（如：6121，50462等），每次正确解码均有短BEEP声提示。当所有按键已测完无误，会有长BEEP声提示，数码管显示"PASS"，当测试过程未完成之前按多功能按键可重新开始比对测试一支新遥控器。
联机模式：“联机模式”为独立工作模式，在任何模式下只要拨动开关第4位为ON时，检测仪将把收到的波形通过串口发送到电脑上显示，电脑软件与“红外遥控编码分析仪”共用，请在首页下载，与“红外遥控编码分析仪”相比，数码管遥控器检测仪只能显示简单的波形。在独立使用检测仪时，建议把拨动开关第4位打到OFF，以提高测试速度。
|
