YG-811U 单片机读写U盘方案

最新软件版本 V4.0

全套售价:600元,含邮费,免费技术支持。

关键词:SL-811,USB HOST,U盘读写,U盘读写源代码

单片机读写U盘 单片机读写U盘 单片机读写U盘

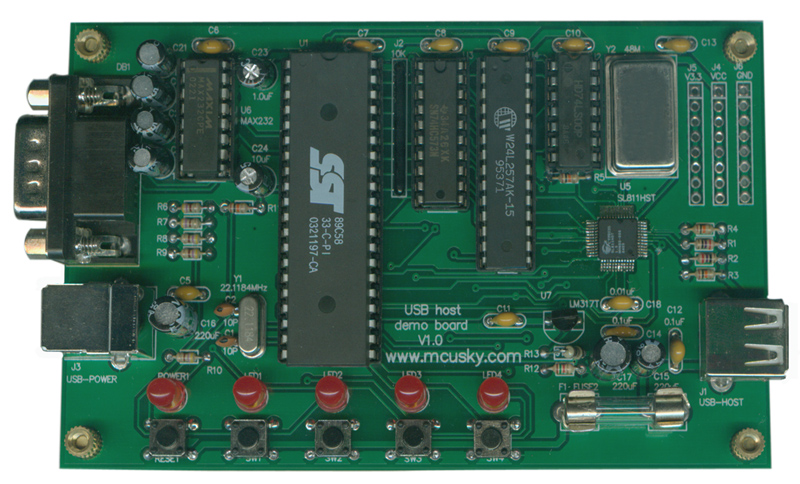

配套样机

[简介]
  本方案用51单片机直接读写U盘文件,可应用于各类仪器或嵌入式系统的外挂海量存储器。
  采用SL811HST USB-HOST芯片与USB设备的连接,支持USB1.1协议、慢速和全速设备。
  代码实现了USB设备枚举、海量存储协议、USB批量传输协议、FAT16,FAT32文件系统、高级函数接口(如OpenFile)。
  另外自定义了一套串口命令接口,屏蔽了上述的所有协议,可以只通过这套命令访问U盘文件,是一套完整的应用方案。
  经过不断改进,最新软件版本为V4.0,经过测试工作非常稳定,兼容性更强,读速度达35KB/秒,写速度达16KB/秒。

[应用领域]
  税控机。
  考勤机数据采集。
  U盘生产厂家,用于生产线格式化U盘。
  仪器设备数据采集。

[样机硬件资源]
  CPU:W78E58或SM8958或SST89C58。
  USB HOST芯片:CYPRESS的SL-811HST。
  32K字节外接SRAM(W24L257)。
  1个异步串口。
  取自电脑的USB供电方式。
  4个指示灯,1个电源LED。
  4个按键,1个复键。

[软件和资料]
  上述所有协议、功能的完整C51源代码,Keil C51编译环境。
  《PDF格式原理图》
  《优盘文件系统》
  《FAT32原理》
  《SCSI指令集》
  《mass_storage协议》
  《硬盘FAT文件系统原理的详细分析》

[高级函数功能]
  读取文件目录列表。
  文件的打开、读写、创建、册除。
  目录的创建、册除,支持多级目录。
  支持长文件名、长目录名。
  查询容量和剩余空间。

[方案配件清单]
  样机1台。
  RS-232通信线1条。
  USB供电线1条。
  配套软件光盘1张。

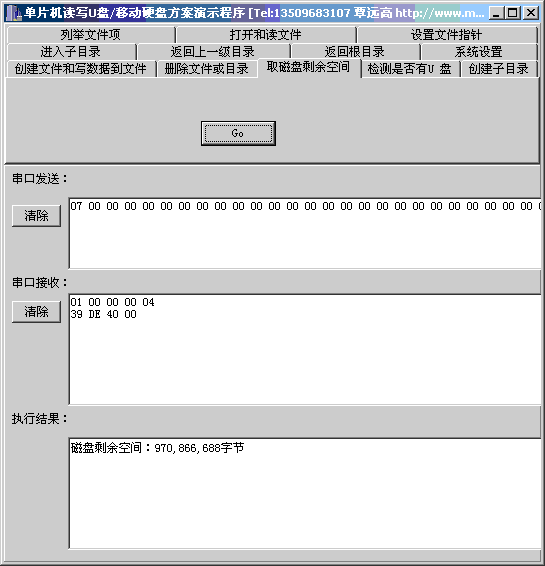

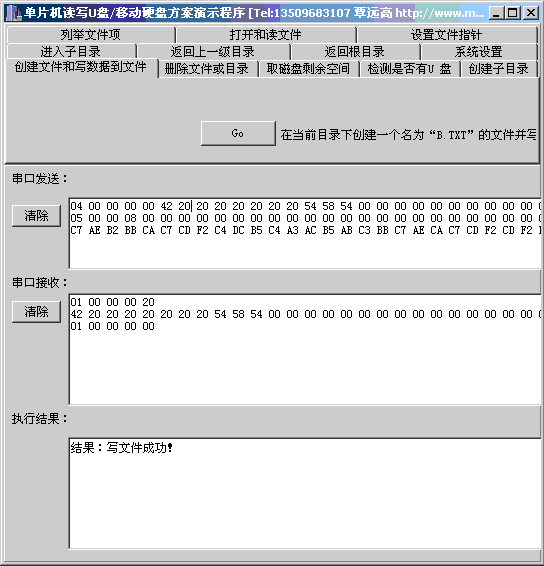

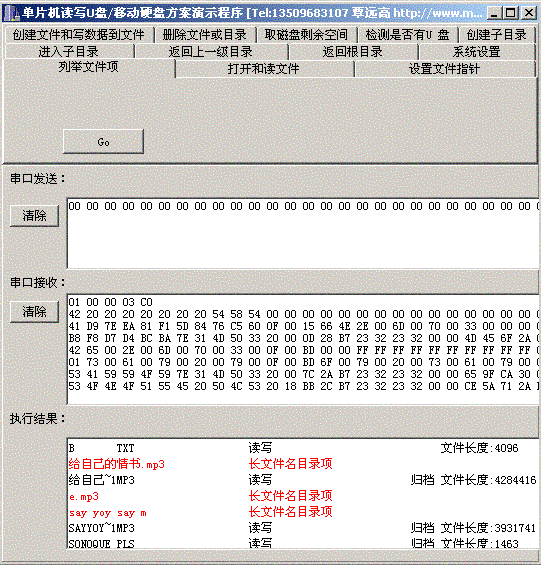

[以下为串口协议演示程序]

单片机读写U盘 单片机读写U盘 单片机读写U盘 单片机读写U盘

单片机读写U盘

单片机读写U盘
