LCD仿真器
V5.0

成品售价：800元，含邮费，免费技术支持。

关键词：LCD仿真器、空调遥控器、万年历、LCD屏

[LCD图形编辑器使用手册]

[LCD仿真器使用手册]

[简介]
     LCD仿真器是一种电子产品的辅助开发工具。目前LCD（液晶屏）在各种电子产品的使用越来越广泛，开发人员在开发带LCD的产品时会用到各种各样的LCD，这些LCD或是现有的，或是定制，现有的LCD不一定能完全满足设计需要，定制LCD需要时间，需要资金，做好后还有修改的可能性，造成不必要的浪费。传统的做法是用LED（发光管）＋驱动电路来仿真LCD，其弊端有四，一、电路复杂，功耗大，100多点的LCD电流将达1A左右。二、图案逼真性差，不直观。三、制作、修改困难，灵活性差。四、通用性不强。
     LCD仿真器完全克服了以上存在的问题，她采用软硬件结合的方法，充分发挥软件在作图、运算方面的优势，使仿真的图案与目标LCD图案完全一致，仿真LCD特性与目标LCD特性几乎一样，并提供强大的LCD图形编辑工具，对于不
同的LCD产品，LCD仿真器硬件不必更换，只需制作不同的LCD图案，她的灵活性、通用性将是您开发LCD产品的理想选择。

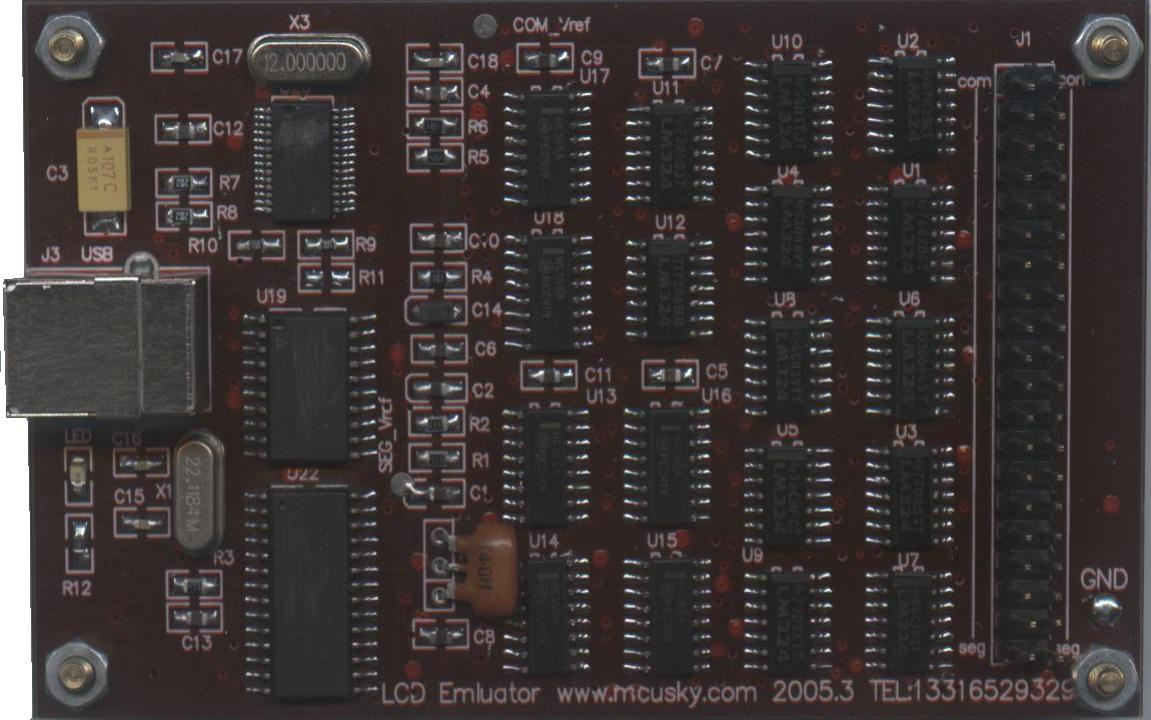

     LCD仿真器由采样板、仿真软件和LCD图形编辑软件组成，采样板通过USB口与PC机通信。

     LCD仿真器可以方便地与HT1621、Winbond、SAMSUNG，中颖、十速HOLTEK、义隆等带LCD DRIVER的单片机连接。

[运行环境]
    Win98、WinMe、WinNT、Win2000、WinXP操作系统。

[支持目标板类型]
    自动变换COM、SEG脚号，以适应不同的目标板，做到即插即用。
    华邦W741/W541 ICE,1/4duty,1/3bias
    三星SMART KIT（KS57C2304）,1/4duty,1/3bias
    中颖NT66P13/NT66P14 ICE,1/4duty,1/3bias
    中颖NT66P13/NT66P14 ICE,1/8duty,1/4bias
    中颖SH66P51 ICE,1/3duty,1/2bias
    中颖SH66P51 ICE,1/4duty,1/3bias
    中颖SH66P51 ICE,1/5duty
    中颖SH66P51 ICE,1/6duty
    其它单片机可通过COM、SEG对应连线进行仿真。
    软件升级将直接支持更多型号。

[接口方式]
    采样板----PC：USB接口
    采样板----目标板：直接接到LCD引脚上。

[配件清单]
    采样板1套。
    USB通讯线 1 条。
    软件光盘 1 张

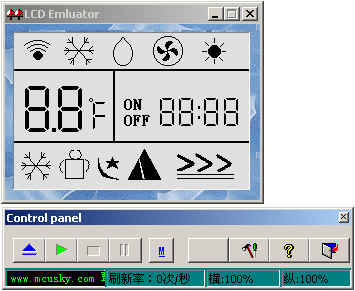

[LCD仿真器图例]

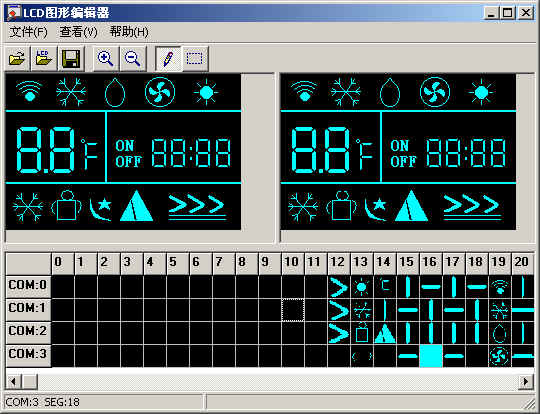

[LCD图形编辑器]
