锂电池充电器
-适用2节锂电-

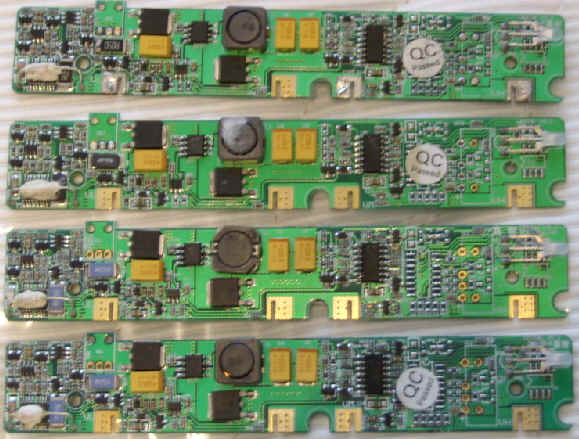

此锂电池保护板专门为移动DVD锂电池使用,适用于3并2串或者4并2串锂电池组使用,内置2节锂电池保护电路,高效率,宽电压范围锂电池充电电路,智能锂电池电量管理电路,结合带有SMB总线接口的DVD,实现电量显示功能。

具体规格参数:
1) 锂电池保护电路
1.1 支持锂电池,3并2串或者4并2串,每节锂电池3.7V,1500mAH。
1.2 单节锂电池过充保护电压,4.25±0.025V
1.3 单节锂电池过放保护电压,2.5V±0.1V
1.4 保护板内阻 <250mΩ
1.5 短路保护电流 >6.5A
1.6静态电流 <50uA
2) 充电电路
2.1 输入电压范围:10V~12V直流电压,电流2.0A
2.2 充电模式:开关电源恒流恒压充电。
2.3 锂电池充电电压:8.4±0.05V
2.4 锂电池充电电流:1.8±0.1A
2.5 开关电源效率: >90%
2.6 充电充满指示条件:I < 0.2A
2.7 在充放电情况下,输入电流大于2A关断充电电路
3) 电量管理(现在没有安装)
3.1 采用Bq2040芯片,实现SMB智能总线
3.2 串联50mΩ电阻测量电流

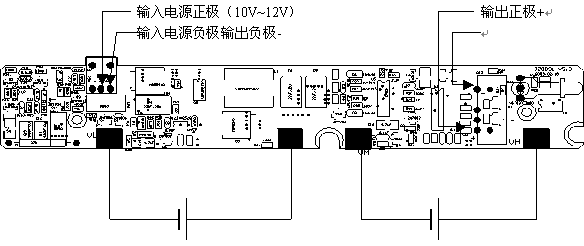

4)PCB尺寸为20.5*124mm,安装符合图纸规定。
