[设计说明]

1. 针对空调遥控器,能学习市场各种品牌空调遥控器功能,并能实施对其遥控,支持到95%的空调遥控/空调机,因为空调遥控器载波几乎全为38K,所以直接采用38K接收头作为信号接收。

2. 关于空调遥控信号:空调遥控信号不同普通遥控器(比如VCD),普通遥控器每个键的码是固定不变的。空调遥控器每次发码均包含多种信息,一串码中包含了电源开关、模式、温度值、风向、风量等,当我们按温度加键,它的温度在增加,每次发的码也是在变化的。所以不单独设计风向、风量键,因为每次当我们学习温度值时均含有风向、风量在里面,这样就不能象原遥控器一样随意改变风向、风量,而是由学习时决定。

3. 分制冷模式,制热模式,无其它模式。

4. 不同点 A:制冷时,按上下温度调节,应在26度至30度。
      B:制热时,按上下温度调节,应在16度至20度。

5. 带液晶显示。

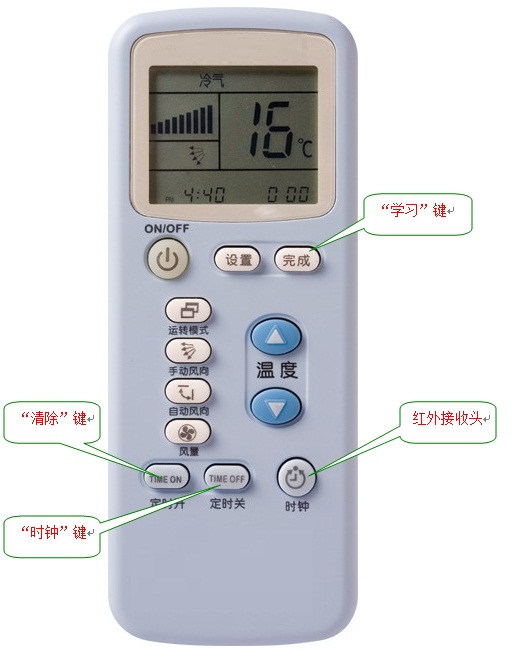

6. 按键:电源,设置,学习,模式,手动风向,自动风向,风量,温度加,温度减,清除,时钟。

7. 带实时温度测试,采用NTC温度电阻测温, 误差±1℃,测温范围0-50℃,低于0℃或传感器开路,显示“LL”,高于50℃或传感器短路,显示“HH”,无按键操作5秒后自动显示室温,每2秒更新一次。

8. 功耗要低,考虑以后邦定, 实测样机不到10UA。

9. 单片机采用EM78P468N,外挂AT24C128或AT24C256作为存储。


[按键功能说明]

电源键:在正常工作状态下,转换开/关机状态,并发码。在设置状态下,用于调整学习开/关机码 或温度码。

设置键:按住设置键3秒钟,进入设置状态,LCD左下角显示“SEt“,可调整需要学习的模式,温度值,风向,风量,调好以后,按一下学习键, 进入学习状态, 请看下面学习键功能描述。在设置状态下按电源键,右下角LCD显示”On”或“OFF”,表示准备学习遥控开关键,些时按学习键后学到的码作为“ON/OFF”码。 如果30秒无按操作,将自动退出设置状态。

学习键: 在设置状态下,按一下进入学习状态,显示“ ”,按原遥控器发码即被学到指定模式、温度上,成功后,返回设置模式,调整温度等,继续学习下一个码,如果没有收到信号,30秒后自动退出学习状态。

模式键:在正常工作状态下,用于转换制冷/制热模式,并发码。在设置状态下,用于转换学习制冷/制热模式。

温度加:在正常工作状态下,调整温度,并发码。在调整时钟模式下,调整时间。在设置状态下,用于调整学习温度。

温度减:在正常工作状态下,调整温度,并发码。在调整时钟模式下,调整时间。在设置状态下,用于调整学习温度。

手动、自动风向键,风量键:在正常工作状态下,这三个键无作用。在学习模式下,用于调整风向,风量使LCD显示与原机一致,当在正常工作模式时,LCD显示学习的风向,风量。

清除键:在设置状态下按住3秒钟,清除所有已学习的遥控码, LCD温度位置显示“- -”。

时键键:在正常工作状态下,按住3秒,时钟分闪动,按加/减调整分,再按一下时钟键,小时闪动,按加/减调小时,再按一下时钟键,退出。 或停止操作15秒后自动退出。

[样机说明]



1、 实测待机电流<10uA.
2、 放入冰箱中,温度已低于0度, 按键操作正常,没有死机现象,但LCD显示模糊,是由于液晶工作温度范围比较小的原因。
