光电开关/光耦测试仪
光电开关测试仪用于测试光电开关的参数，并根据设定值判定是否合格，有LCD显示、声光提示、外部接口信号，可以通过USB接口与PC连接，在PC上设定参数和显示结果。

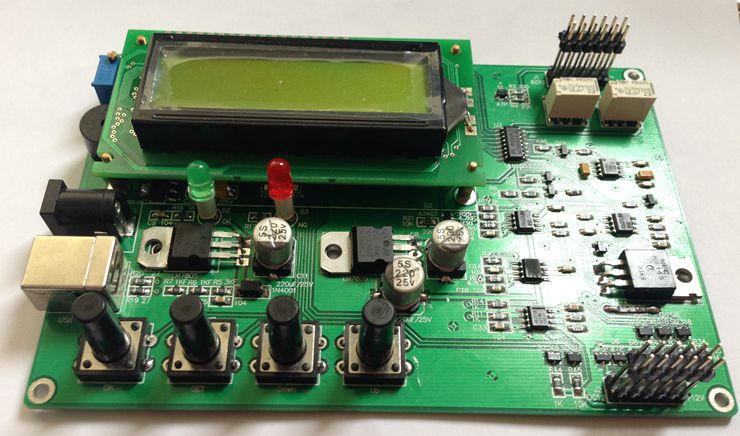

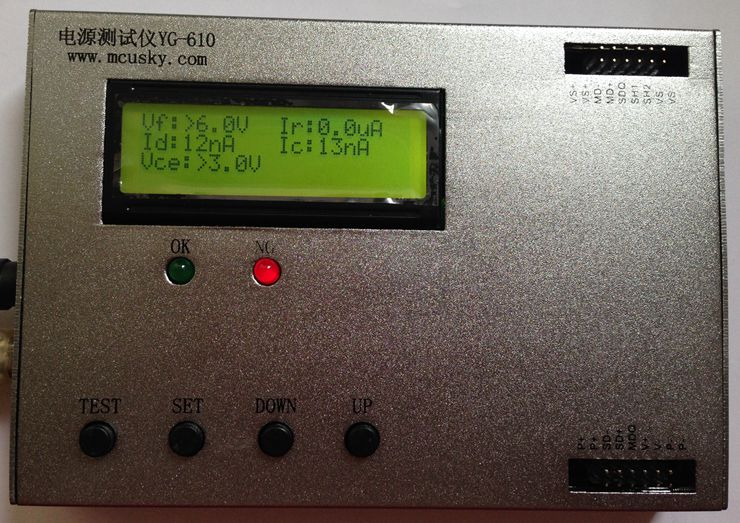

主机：
1、输出信号：OK信号、NG信号，继电器输出。
2、输入信号：1个，外部接继电器

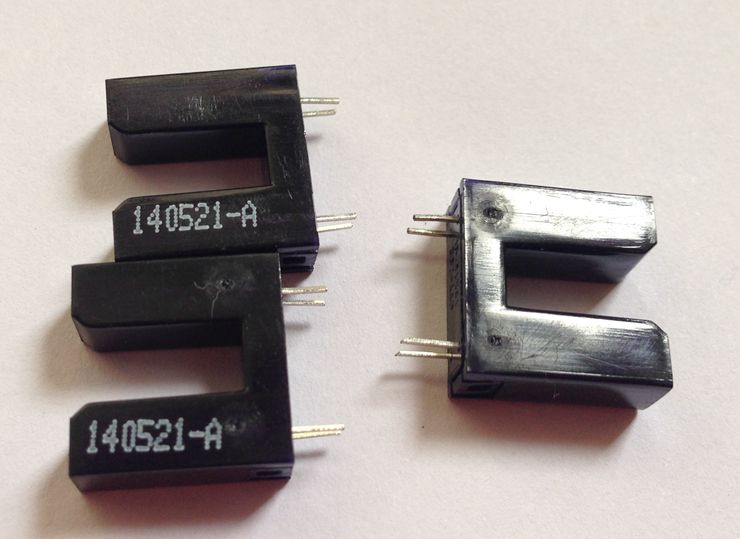

光电开关

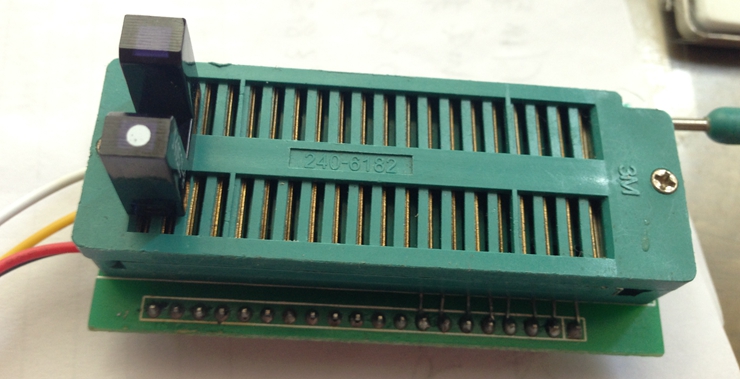

外接夹锁进行测试

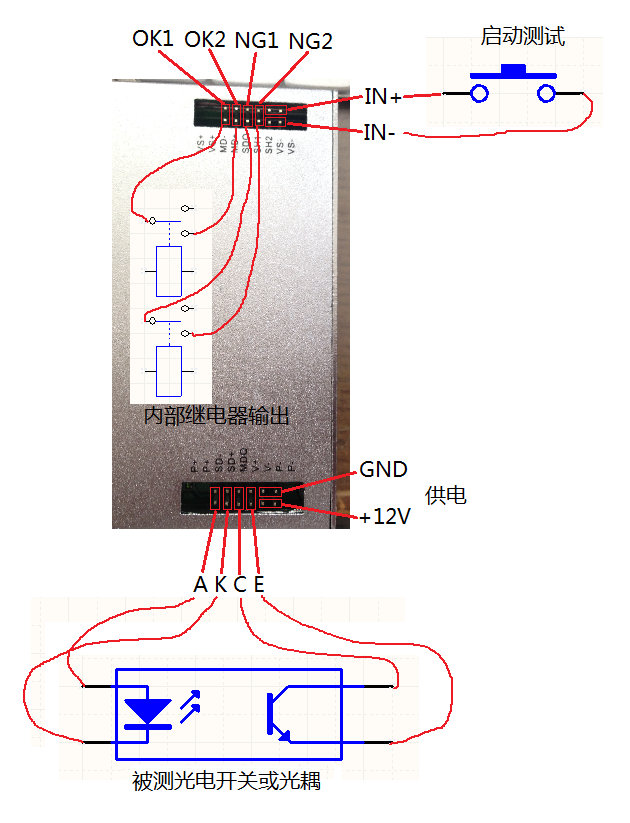

接线图

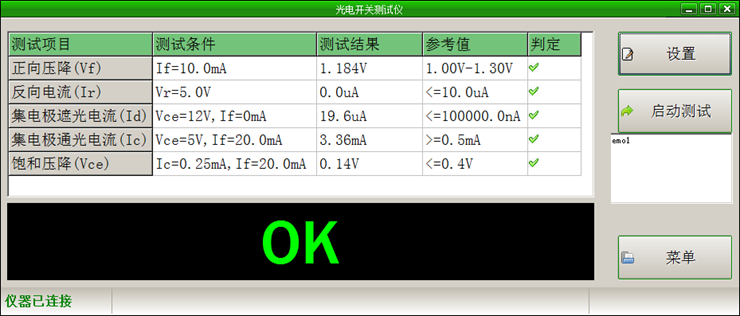

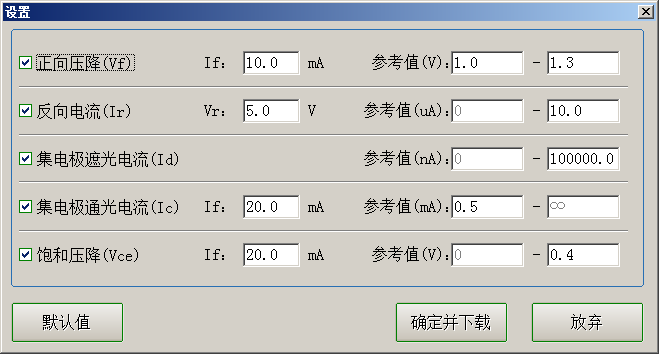

PC软件
测试项目：
项目
符号
测试条件
最小值
典型值
****值
单位
正向压降
Vf
If=10mA
1.0
1.15
1.3
V
反向电流
Ir
Vr=5V
10
uA
集电极遮光电流
Id
Vce= 12V
If=0mA
5
100
nA
集电极通光电流
Ic
Vce=5V
If=20mA
0.5
2
mA
饱和压降
Vce
If= 20mA
Ic=0.25mA
0.1
0.4
