远程机房环境监控-空调遥控终端(学习型)

自主知识产权

 下载规格说明书和原理图

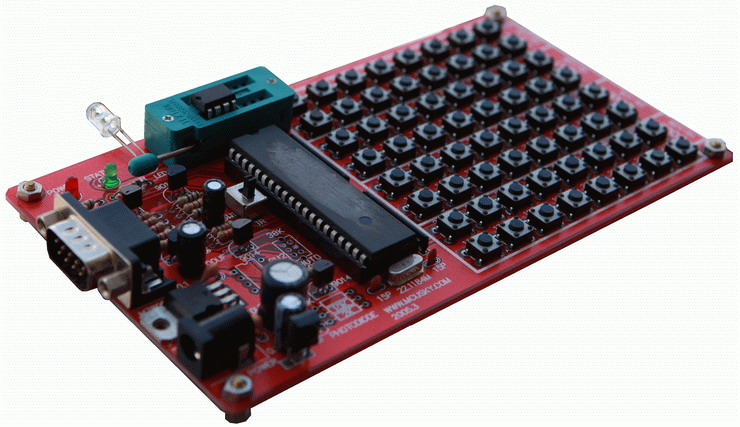

学习机

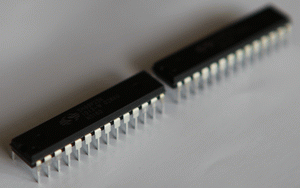

终端主控IC: SH69P25K

[简介]
     本产品由两部分组成：学习机和发码终端，客户按原理图自行制作发码终端，我司提供学习机和终端主控IC，由工程人员携带学习机和遥控终端到现场安装，在现场用学习机学下用户的遥控器编码，编码储存在AT24C256中，把AT24C256从学习机上取下插在遥控终端上就可以工作了，如果有多台相同型号的空调机，则可以用学习机复制出AT24C256分别插在遥控终端上，学习机只是在工程安装时才用到，所以工程完工后要带回学习机，再到其它地方安装。
　

[特点]

      可学习型，适应不同种类的有载波的遥控器，适应新出的电器。

      支持38K和40K载波的遥控器，空调遥控器均为38K载波，85%的其它家电为38K或40K载波。

      采用波形数据压缩存储存。

      存储键数：64只 （AT24C256）

      每键存储代码长度：448位，满足所有空调遥控器的要求，（空调遥控码比彩电的长很多）。

      RS-232接口或RS-485接口，可以直接与PC机相连或与带串口的单片机相连。

      工作电压：5V。

      发射距离：大于8米。

      控制空调机的制冷、除湿、送风、制热、自动运行模式，温度。

      单芯片实现，外围电路简单，低成本。

[供货情况]
1、学习机销售。
