Type-C电子标签IC烧录器

型号:YG-508

支持VL150、VL151、VL152、VL152C、FL7001、RT1710、HUSB330、HUSB331、HUSB332

软件及说明书下载  更新日期:2018年12月



关键词:Type-C烧录器、e-Marker写码器、e-Marker读码器

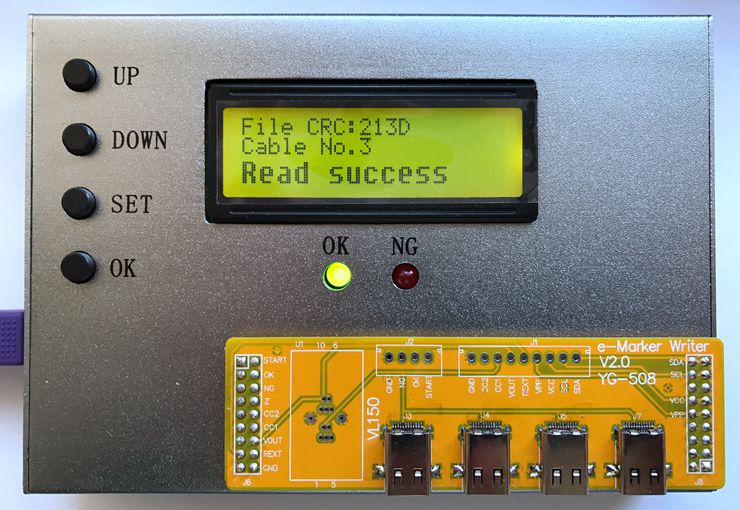

主机YG-508



【简介

    Type-C全称USB Type-C接口,是一种全新的USB接口形式,它伴随最新的USB3.1标准横空出世,从发布至今已经有近一年的时间了。说到底,它就是一个USB接口。

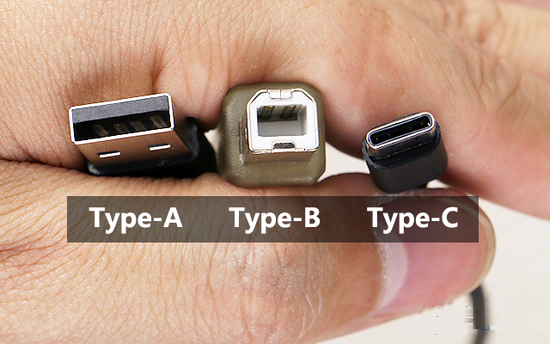

USB接口:从左到右依次为标准Type-A接口、Type-B接口及Type-C接口

Type-C USB3.1里面是有芯片的,这颗芯片基本作用是识别功能(电子标签),通过CC读取芯片配置,从而得到这条线所支持的转输类型,常用电子标签芯片有VL150、VL151、VL152、FL7001、RT1710、HUSB330、HUSB331。

【仪器组成】
仪器名称:Type-C电子标签IC烧录器

配软件:YG-508 e-Marker Writer for Type-C

配设备:主机YG-508 + 1个转接板

其它配件:12V开关电源,USB通信线

【特点】

采用32位ARM高速处理器设计。

目前支持型号列表(未支持的型号,可以读码):

台湾威锋电子VL150,VL151(PD2.0,可以烧3次),VL152(PD3.0,可以烧3次),VL152C(PD3.0,雷电3,可以烧3次),VL153(PD3.0,雷电3,可以烧2次)。


Fresco公司的FL7001(PD2.0,多次部分内容更改),FL7031(PD3.0,2次或多次部分内容更改)。


立錡的RT1710(PD2.0,FLASH)。


慧能泰的HUSB330/331/332(PD3.0,FLASH),HUSB332A/332AA(PD3.1,雷电,可烧2-4次),HUSB332B/C(PD3.1,雷电,可烧2-4次),HUSB332D(PD3.1,雷电,可烧3次)。


成绎CHC5388(PD3.1,FLASH)。


易冲CPS8820(PD3.1,FLASH),CPS8821(PD3.1,雷电,FLASH)

可联机烧录或下载好文件,脱机烧录,烧录时间1秒。

可以单独烧录IC或做成成品线以后再通过Type-C插头烧录。

支持读取Type-C线材配置内容。

LCD显示屏。

同时有声音和LED指示烧录结果。

支持自动烧录机接口。

可以连接电脑,有PC软件,实现更多功能,也可单独使用。

  电脑软件界面支持多种皮肤。

可以在线升级固件,使设备拥有最新的功能。

【应用领域

Type-C电子标签IC代理商。

Type-C线材制造商。

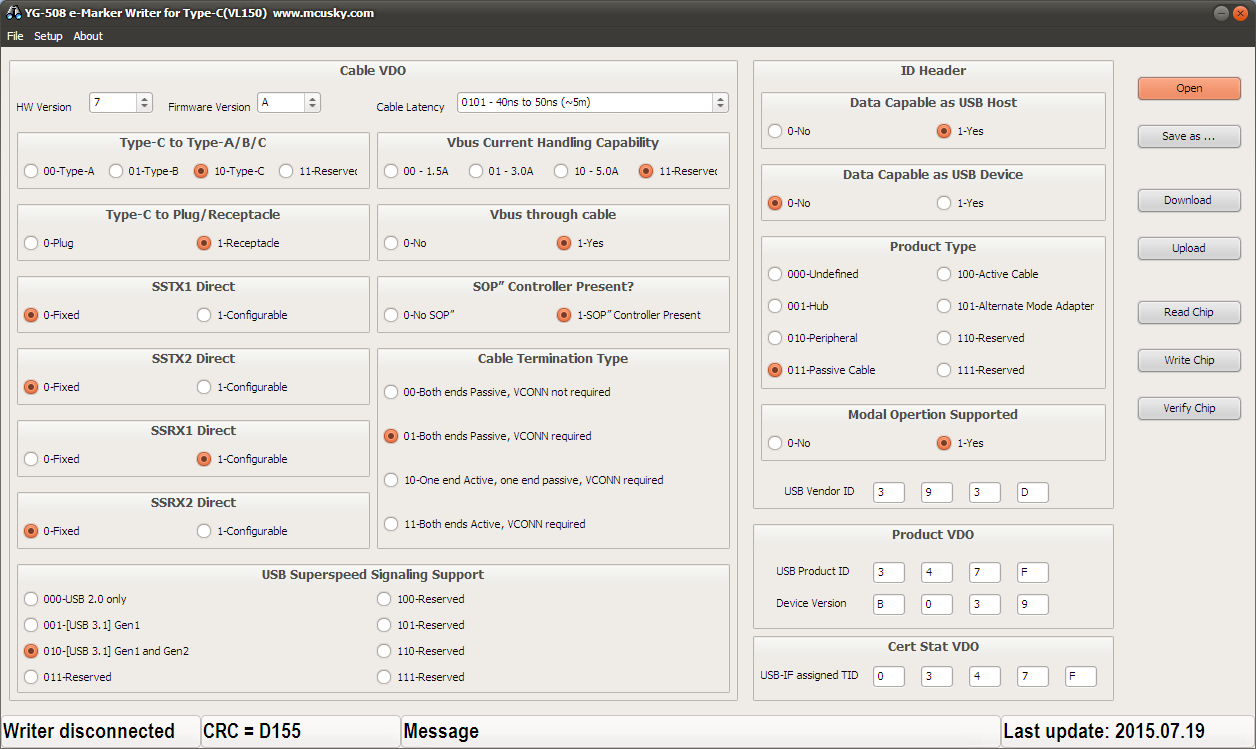

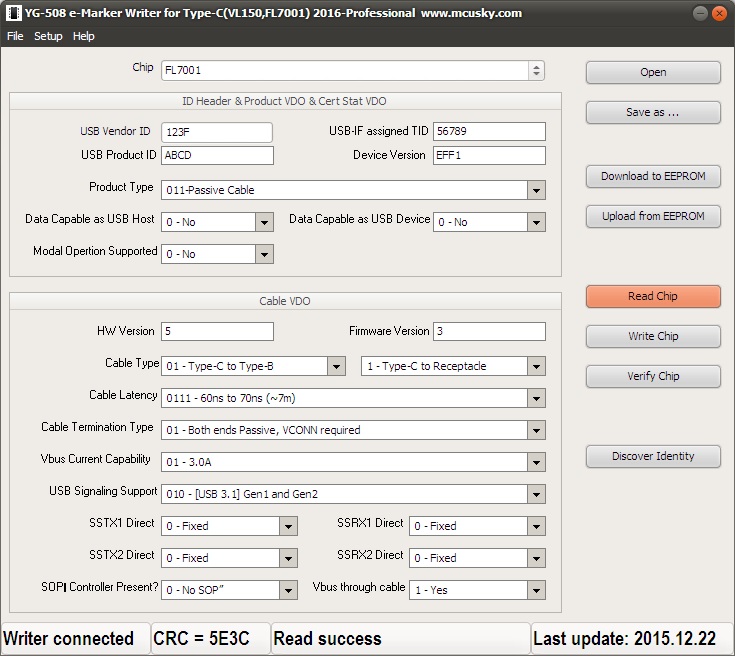

软件界面

【安装方法

   用随机光盘或网站下载软件,软件不用安装,拷贝或解压到硬盘就可以用,用USB线连接烧录器和电脑,第一次连接电脑会自动安装驱动软件,耐心等待10多秒钟就可以,再次拔下USB线等几秒钟再次插上就可以用了。

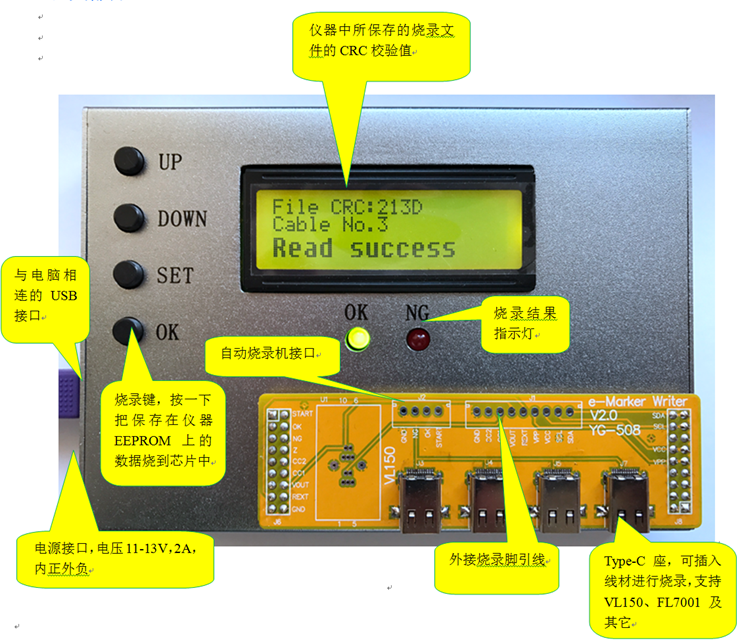

【主机功能图

1、 电源供电:当连到电脑时,可以单独由USB供电,脱机烧录时可以由12V供电或USV口5V供电。
2、 烧录方式:有三种烧录方式,直接烧IC,通过Type-C接口烧录,引线烧录,三种方式只能选一种。
3、 注意:脱机烧录时请核对CRC值以确保烧录数据正确。

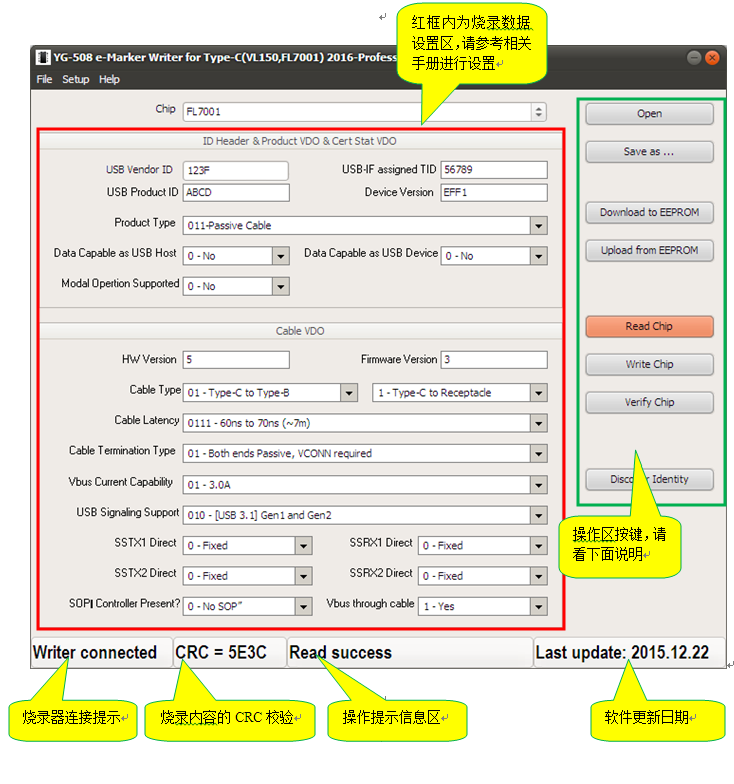

【软件功能

Open键:打开文件,并显示数据。
Save as键:把数据另存到文件中。
Download键:把数据下载到烧录器的EEPROM中(掉电内容不会丢失),以备脱机烧录。
Upload键:从烧录器的EEPROM中读取数据。
Read Chip键:针对不同型号IC,使用专有指令从芯片中读取数据。
Write Chip键:数据直接写入芯片中,不改变EEPROM中的数据。
Verify Chip键:数据和芯片中的数据对比校验。

Discover Identity键: 使用通用指令从芯片中读取数据,支持所有IC型号。

【升级方法

1、 留意网站www.mcusky.com上进入“下载中心”找到对应软件发布日期是否与当前软件最后更新日期一致,如果不同,说明有新的版本,从网站下载新版软件。
2、 运行PC软件YG508.EXE,用USB线连接烧录器到电脑,软件会提示更新固件,选择确定更新就可以。如果没有提示拔下USB再插一次,如果已经是最新固件,也不会提示更新。
3、 如果更新失败开不了机,可以同时按住仪器面板上4个键,重新上电,再松开按键,PC会再次提示更新。
