MFi数据线高级测试仪

型号:YG-629M

史上最牛B的测试仪来了,业界权威,最准确的苹果数据线测试仪,用过的都说好

双面测试,单头测试,0-3A电流实测,D+D-漏电阻检测,原装山寨方案识别

软件及说明书下载  更新日期:2019年5月

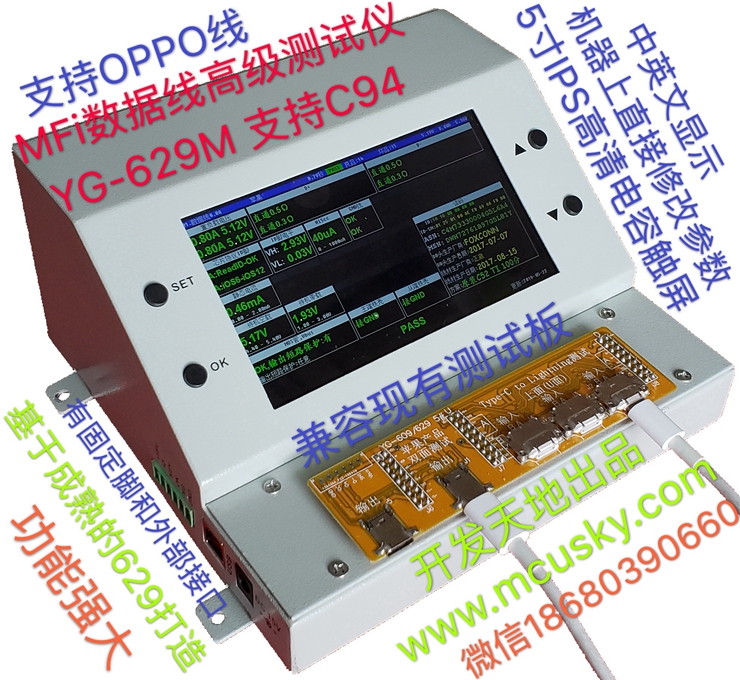

主机YG-629M



关键词:手机充电器测试仪、移动电源测试仪、充电宝测试仪、移动电源背夹测试仪、车载充电器测试仪、iPhone5移动电源测试仪、iPhone5数据线测试仪、普通手机数据线测试仪

【简介

    YG-629M是YG-609的升级版,专为MFi工厂设计,增加以下几项功能,前三项正是MFi所要求的
1、静态电流测试。
2、限流。
3、短路电流。
4、仪器CPU工作电压改为3.0V,更接近真机(发现有些产品该项不良造成真机弹窗,YG-609无法测出)。
5、通信脚高低电平电压是否合格(发现有些产品该项不良造成真机无反应,YG-609无法测出)。
6、Hi5cc测试,YG-609不支持。
7、支持OPPO数据线。
6、支持A公转Type-C 2.0线,支持1拖3数据线(Lightning、Micro、Type-C 2.0),需要购买3合1测试板。
7、5.0寸IPS高清触摸屏。

6、彩色显示屏

【仪器组成】
仪器名称:MFi数据线高级测试仪

配软件:YG-629数据线综合测试仪2020-专业版

配设备:主机YG-629M + 1个测试板

其它配件:电源线,USB通信线,软件光盘

【特点】

※ 采用32位ARM高速处理器设计。
※ 支持iPhoneX、iPhone8、iPhone7、iPhone6、iPhone5、iPad4、iPad mini、iPod nano6数据线、充电线、单头测试。
※ 支持iOS6-iOS12操作系统,支持MFI认证原装数据线和山寨高仿数据线、C10B、E75、C48,C68A、C68E、C52、C89、C91、C94快充线、苹果安卓1拖3线等。
※ 首次支持OPPO数据线。
※ 双面测试,插一次即可全部测完,提高效率。
※ 负载电流可以设定0-3A,可以设为2.4A实测iPad数据线,充分保证线材指标。
※ 准确测出D+、D-电阻,可以检测出D+、D-内置的匹配电阻大小并作出判断。
※ 可测出D+、D-漏电阻,并根据设定范围判定结果,漏电阻过小会影响数据通信和充电速度。
※ 可以测出MOS管是否正常开通关闭,有无输出短保护功能。
※ 由于iOS9和iOS10认证流程有区别,本仪器可以设定iOS9或iOS10后流程进行测试。
※ 由于USB座使用率很高,容易损坏,所以USB座采用分体设计,方便更换。
※ 支持Type-C转Lightning数据线的测试(用户需要自己改装测试板)。
※ 支持C68A的测试(用户需要自己改装测试板),C68A用于苹果外设如键盘、U盘等。
※ 可测试出具体故障点,以便技术人员对线进行检修。
※ 各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
※ 插入被测产品自动开始测试。
※ 测试速度快,效率高。
※ 良品、不良品计数。
※ 彩色显示屏。
※ 同时有声音测试结果。
※ 设置的测试文件可掉电保存。
※ 可以连接电脑,有PC软件,实现更多功能,也可单独使用。
※ 通过PC软件对苹果协议数据抓取。
※ 支持中文、繁体、英文。
※ 可以在线升级,使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。

【应用领域

手机充电器、数据线厂商生产线量产检测用。

手机充电器、数据线经销商测试用。

维修行业。

【YG-629支持产品列表】
数据线类:
1、 原装、山寨E75、C48等数据线。
2、 苹果安卓2合1、3合1数据线(需要购买3合1测试板)。
3、 苹果安卓1拖2数据线(需要购买3合1测试板)。
4、 支持苹果、安卓、TYPE-C 1拖3数据线(需要购买3合1测试板)。
5、 安卓Micro数据线(需要购买3合1测试板)。
6、 支持Type-C 2.0数据线(需要购买3合1测试板)
7、 C to Lightning数据线(需要购买相应测试板)。
8、 C68A 、C68E 4线、5线裸线(需要购买相应测试板)。
9、 C68A 、C68E双头线(需要购买相应测试板)。
10、 山寨双头数据线(需要购买双头测试板)。
充电线类:
1、 原装、山寨E75、C48等充电线。
2、 苹果安卓2合1、3合1充电线(需要购买3合1测试板)。
3、 苹果安卓1拖2、1拖3充电线(需要购买3合1测试板)。
4、 安卓充电线(需要购买2合1测试板)。
单头类:
1、 苹果、山寨单头E75、C48、C68,(检测部分项目)。
2、 苹果、山寨单头E75、C48、C68,点测法(更多功能)。
3、 苹果、山寨单头E75、C48、C68,测试架法(全功能测试,需要定做测试架)。
4、 C100、C101(仅支持读码激光打印、打条码)

【检测项目】

检测项目

检测内容

苹果数据线C48

苹果快充数据线C94

Micro数据线含OPPO

A-C数据线含OPPO

不良原因

空载电压

输出电压是否达标

电源线开路或Lightning头损坏

静态电流

苹果头、数据线本身耗电

电源线短路、漏电或MOS管坏

轻负载电压

输出电压是否合格

电源线开路或Lightning头损坏

重负载电压

输出电压是否合格,以检测出数据线内阻、压降是否达标

电源线开路或Lightning头损坏,线材或插头内阻过大

过压保护

当线上电压过高时,苹果头是否会关闭输出,原装线过压保护一般是6.35V左右





MOS管损坏、漏电,非原装MOS

****电流

指定压降条件下线材能过的****电流

线材或插头内阻过大

C68-AP线

C683.3V输出线是否正常









AP线开路、或和其它线短路

Gnd线

单独检测地线连接是否正常

地线开路

D+

连接方式、分压值、电阻值、漏电阻

D+线开路、短路、漏电,虚焊内阻过大

D-

连接方式、分压值、电阻值、漏电阻

D+线开路、短路、漏电,虚焊内阻过大

主端铁壳

悬空、接VCC、接GND、直通

开路

从端铁壳

悬空、接VCC、接GND、直通

开路

芯片协议DQ

通信、普通认证、动态认证、版本、序列号





主控芯片、动态芯片损坏、虚焊、未写码

VOOC协议

检测VOOC认证





认证芯片损坏、虚焊

DQ脚电平

IC协议通信脚的高低电平是否符合要求





主控芯片不良,部分损坏

Hi5cc

检测Hi5cc电流是否正常





主控芯片不良,部分损坏

MSN/ASN

已写/未写





未写码

MOS

是否可正常控制、开路、短路,是否有输出短路保护功能





MOS管开路、短路、非原装MOS管,金手指开路

待机空载电压

待机电压是否正常





MOS管损坏,山寨头100欧电阻虚焊

待机带载电压

待机带载电压是否正常





MOS管损坏,关不死

待机限流

待机时给3.5V电池充电电流





MOS管损坏,关不死

短路电流

待机时输出端短路电流





MOS管损坏

CC线

快充线CC线是否连通







CC线开路,虚焊

CC电阻

CC线上的RdRp连接方式、电阻阻值





插头不良

IC方案

检测苹果头中所用的芯片方案










    【设计指标】

    项目 指标
    工作电压 DC12-15V
    输出电压 0-12.0V可调
    输出电流 ****3.0A,可以设定限流0-3.0A
    静态电流量程 0-30mA
    被测电压量程 0-12.0V
    电子负载 0-3.0A
    D+、D-电阻量程 0-100欧
    D+、D-漏电阻量程 0-200K

    软件界面

测试结果(列表式)

测试强果(磁贴式)

修改测试件内容

修改测试文件内容

选择测试文件
