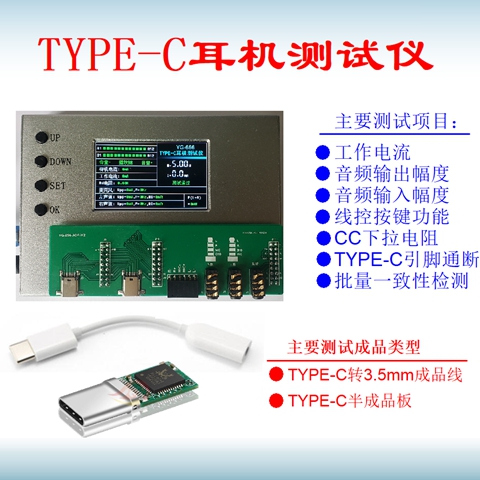

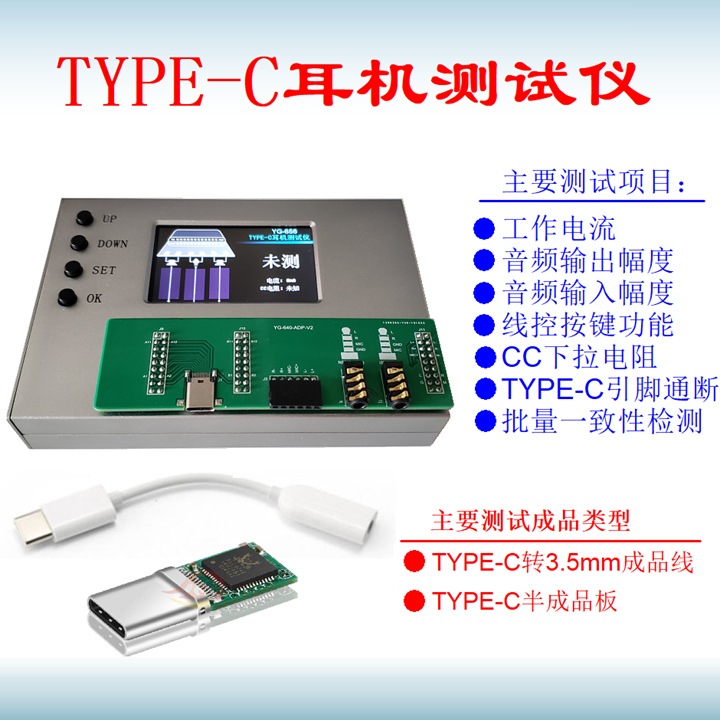

TYPE-C耳机测试仪

型号:YG-656

【说明书/软件下载

PC软件、安卓App下载:百度网盘 微云  在产品软件里找到YG-656.rar下载



关键词:TYPE-C耳机、TYPE-C耳机半成品板、TYPE-C转3.5mm,TYPE-C耳机测试

【简介

  TYPE-C耳机测试仪主要用于TYPE-C耳机半成品板和TYPE-C转3.5mm成品线的一致性测试,适用于工厂做TYPE-C耳机批量产品的一致性检测。

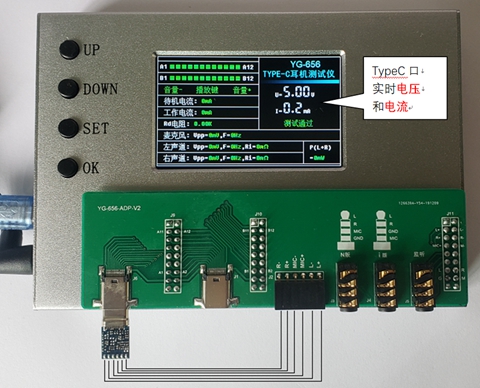

【测试仪组成】

    YG-656主机      1
    转接板        1
    3.5mm音频对接线  1条
    USB线        1

【适用被测产品

    1)TYPE-C耳机半成品板

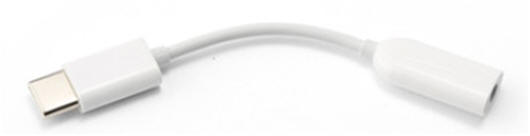

    2)TYPE-C转3.5mm成品线

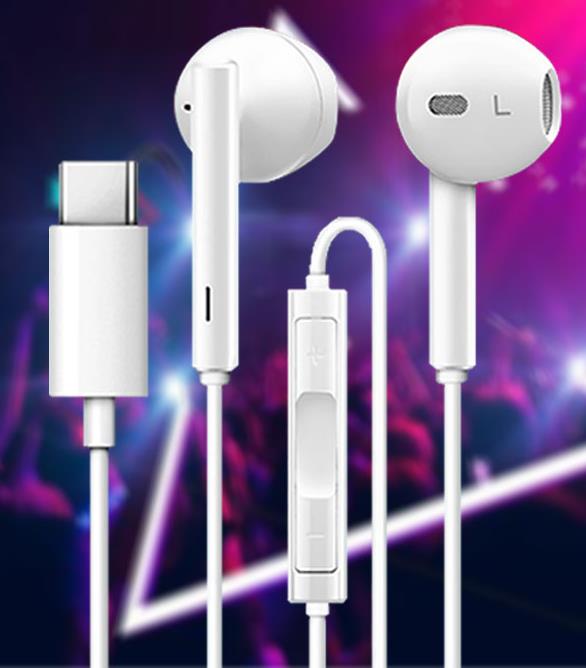

    3) Type-C成品耳机(手机App支持,且需要人工配合测试,PC软件不支持)



【功能特点】
※ 采用32位ARM高速处理器设计。
※ 支持TYPE-C数字耳机的测试(不支持模拟耳机)。
※ PC版软件支持半成品板、转接线的测试。
※ 安卓App支持半成品板、转接线、成品耳机的测试。
※ 支持绝大多数耳机方案(杰里、菁音、瑞昱等等)。
※ TYPE-C是双面测试。
※ 测试项目:TYPE-C插头针脚是否正常、工作电流、Rd电阻、麦克风信号频率幅度、左右声道频率幅度、线控按键。
※ 由于测试座使用率很高,容易损坏,所以采用分体设计,方便更换。
※ 各种保护措施避免仪器使用过程中受到损坏,防静电保护,防短路保护,直接短路USB电源也不会损坏。
※ 插入被测产品自动开始测试。
※ 测试速度快,效率高。
※ 彩色显示屏。
※ 同时有声音测试结果。
※ 可以在线升级(仪器固件只能通过PC软件升级),使仪器随时拥最新的功能,如果仪器有问题,可使用在线升级经松解决,不必返厂。


主要测试项目】

1).被测产品工作电流
2).音频信号(耳机)输出幅度
3).音频输入(麦克风)输入幅度
4).线控按键(播放/暂停/音量+/音量-)的响应是否正确
5).CC线下拉电阻阻值
6).TYPE-C插头引脚的连接状态(开路/短路)

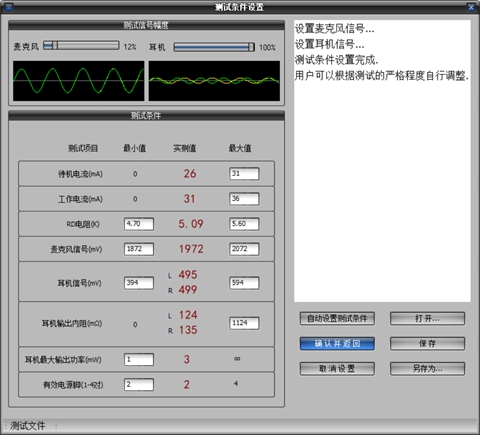

7).过设置被测项目的上下限值,检测批量产品的一致性。



应用实例】

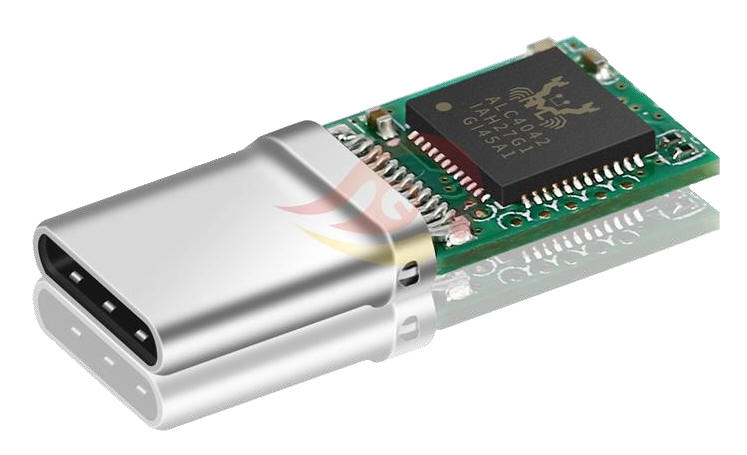

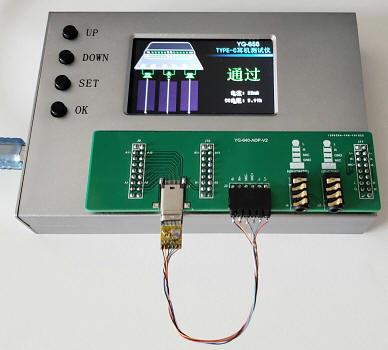

半成品测试,用户需要做测试架来卡接半成品板。

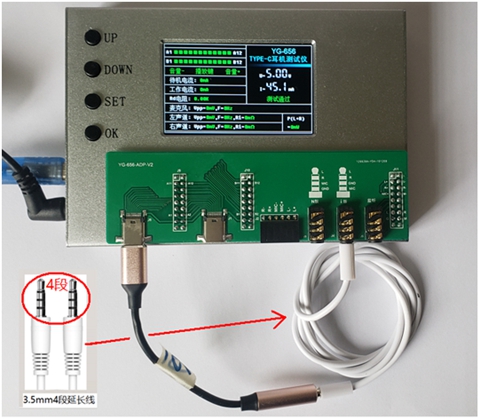

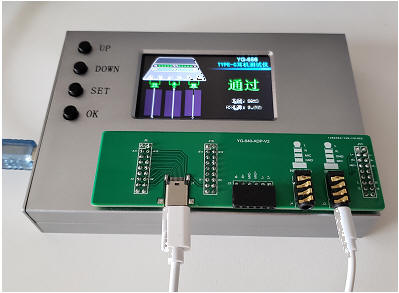

TYPE-C转3.5mm成品线测试

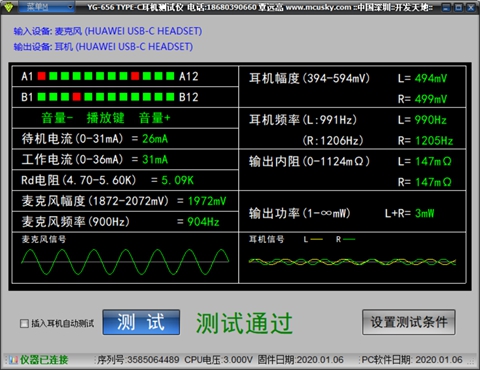

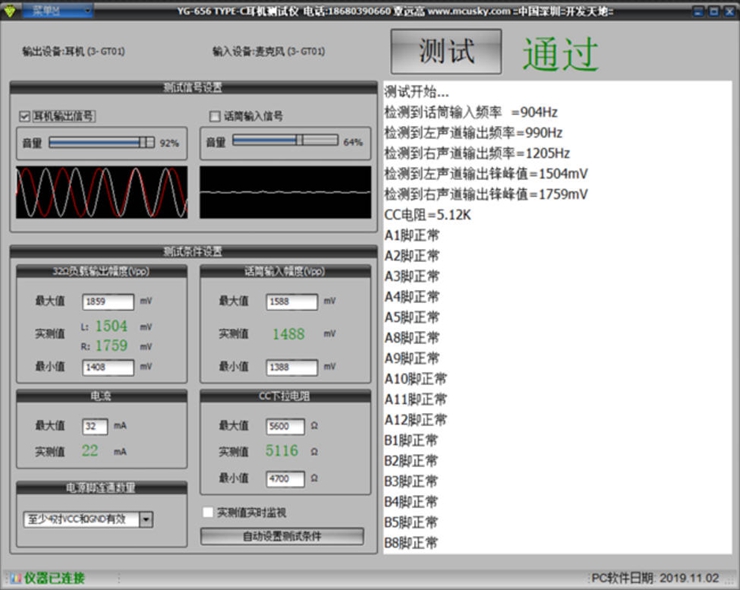

测试软件

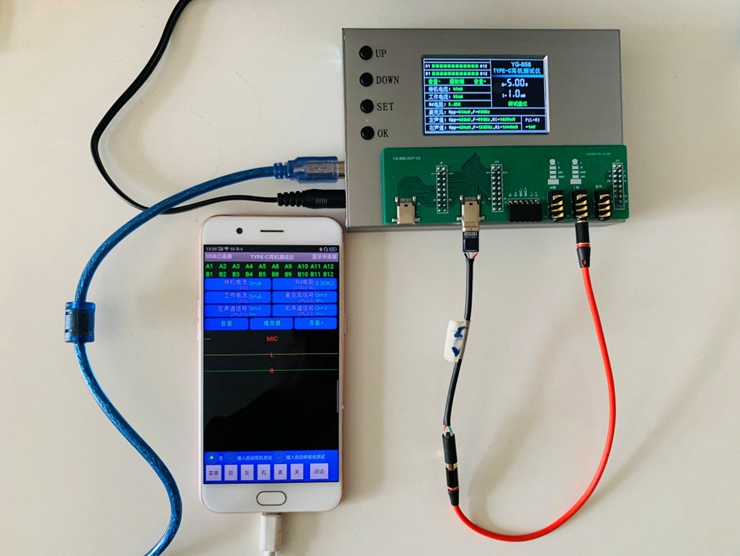

使用手机进行测试

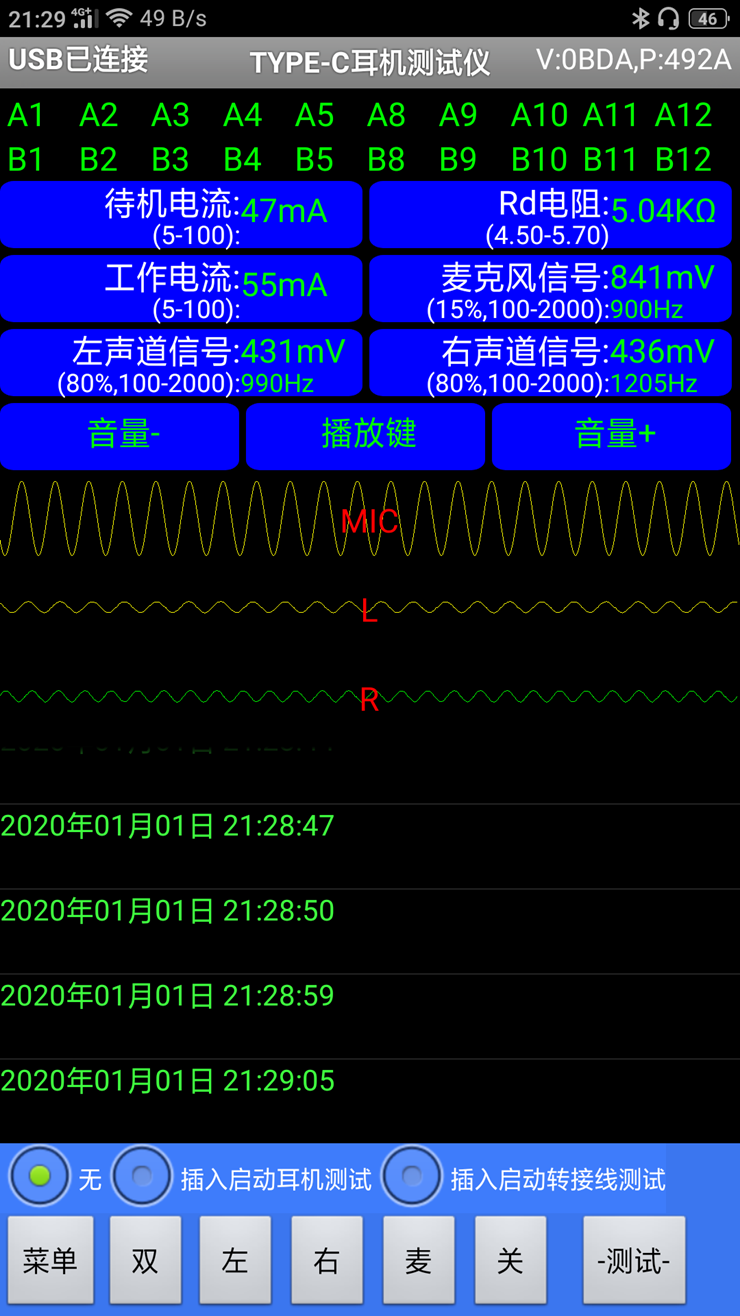

手机测试界面



【应用领域

TYPE-C耳机半成品板/TYPE-C转3.5mm成品线的批量一致性测试。
