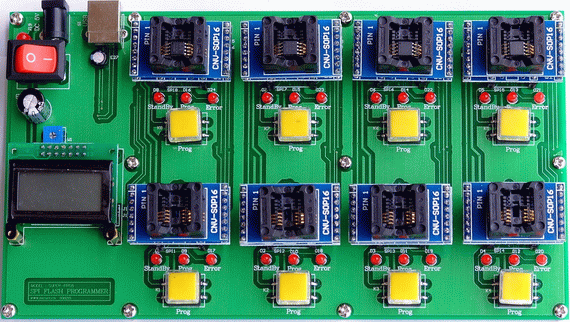

1拖8通用串行FLASH编程器，烧录器
SUPER-08
[简介]
USB下载,脱机烧录，可以按客户要求量身定做或升级更新。
支持I2C接口、SPI接口的所有8个管脚的Flash，24系列，25系列等等。
1拖8，8组Socket是独立工作的，一个人可按顺序独立操作8路烧写，****化提高烧写速度和节省时间。
高速，烧录1颗16Mbit 的flash约需要1分钟时间。
多种校验措施，首先在通过PC下载bin文件到SUPER-PR08之后,SpiProg.exe还会把bin文件的Checksum单独下载到MCU内部的EEPROM单元存储起来,MCU除了对接收到的bin文件做Verify之外,还会与MCU独立收到的Checksum做比对.保证收到的bin文件正确.以后如果SUPER-PR08在使用过程中因为环境原因导致存储bin文件的源SPI
flash内部数据错乱,MCU都可以通过比对EEPROM内的Checksum而感知到错误.同样,在烧录目标SPI
flash后,除了做正常的Verify动作,也会对EEPROM内的Checksum做比对,保证不会把错误的bin文件烧录到目标SPI
flash。
[支持以下厂家的串行FLASH]
AMIC：
Atmel：
http://www.atmel.com/
EON：http://www.eonsdi.com/
Excel Semiconductor
Inc.
http://www.excelsemi.com/
ESMT：
http://www.esmt.com.tw/
ST：
http://www.stmicroelectronics.com.cn/
MXIC：
http://www.mxic.com.tw/
NexFlash：
Chingis Technology
Corporation
http://www.chingistek.com/
Saifun Semiconductors
http://www.saifun.com/
Silicon Storage
Technology SST
http://www.sst.com/
华邦
http://www.winbond.com
[操作说明]
把SUPER-PR08通过USB连接到电脑,同时把SUPER-PR08的电源开关打开.
运行SpiProg.exe程序.下载一个需要烧录的bin或hex文件到SUPER-PR08.
下载过程中Prog LED会一直闪烁,直到下载结束.
下载后如果StandBy LED亮, 表示下载成功. 如果Error
LED亮,表示下载错误.
下载完成后, SUPER-PR08可以脱离电脑使用.
放好被烧录IC后,按一下Prog按钮,就进行烧录.
[显示说明]
LCD显示: 显示文件的Checksum.
StandBy LED:
如果这个LED亮,表示Socket单元是空闲状态,可以进行烧录动作.
StandBy
LED亮也表明这个Socket单元的源文件是OK的.即其PCB背面的那颗SPI
flash里的文件是OK的.
Prog LED: 从PC下载文件或正在烧录过程中,这个LED都会闪烁.
Error LED: 如果SUPER-PR08一开电源Error
LED就亮,表明该Socket单元的源程序是错误的.需要重新连接到电脑用SpiProg.exe更新源程序.
如果按下Prog按钮烧录IC后,Error LED亮, 则表明烧录过程出错.
解释: 源程序 = Socket在PCB背面的那颗SPI
flash里面的code.它存储了从电脑下载的bin或hex文件.
[应对错误]
当你看到Error
LED亮的时候,即表明这个Socket单元出现错误,一般有2钟错误情况:
是源程序错误.只有通过SpiProg.exe重新下载文件,才能消除这个错误.
是烧录错误.当被烧录IC坏死等情况就会使Error LED亮,此时只要按一下Prog按钮,就会回到StandBy状态.
[SPI
Programmer软体使用说明: SpiProg.exe]
SpiProg.exe可以把bin或hex文件下载到固件SUPER-PR08.
[操作步骤]
当第一次把SUPER-PR08连接到电脑后,需要安装USB驱动程序.运行SpiProg里同路径的文件夹USB
Driver里的 PL2303-Driver_XP2K_v204102.exe.
安装驱动即可.

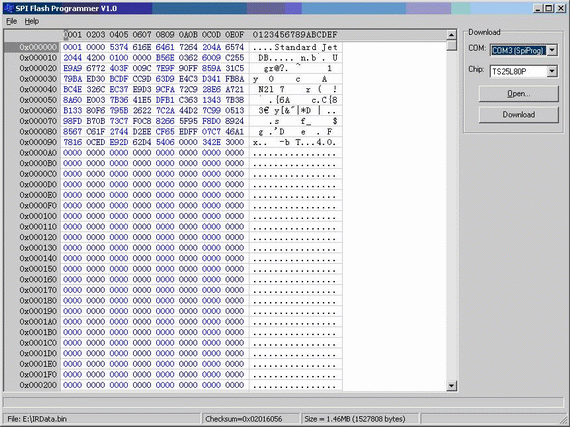

参照下右边示意图:
步骤1: 选COM端口,一般只有一个选项:COMx(SpiProg),选定即可.
步骤2: 选要烧录的IC型号.
步骤3: 点击”Open…”按钮打开一个要下载的文件.
步骤4:
点击”Download”按钮下载,文件就被下载到SUPER-PR08固件了.
|
